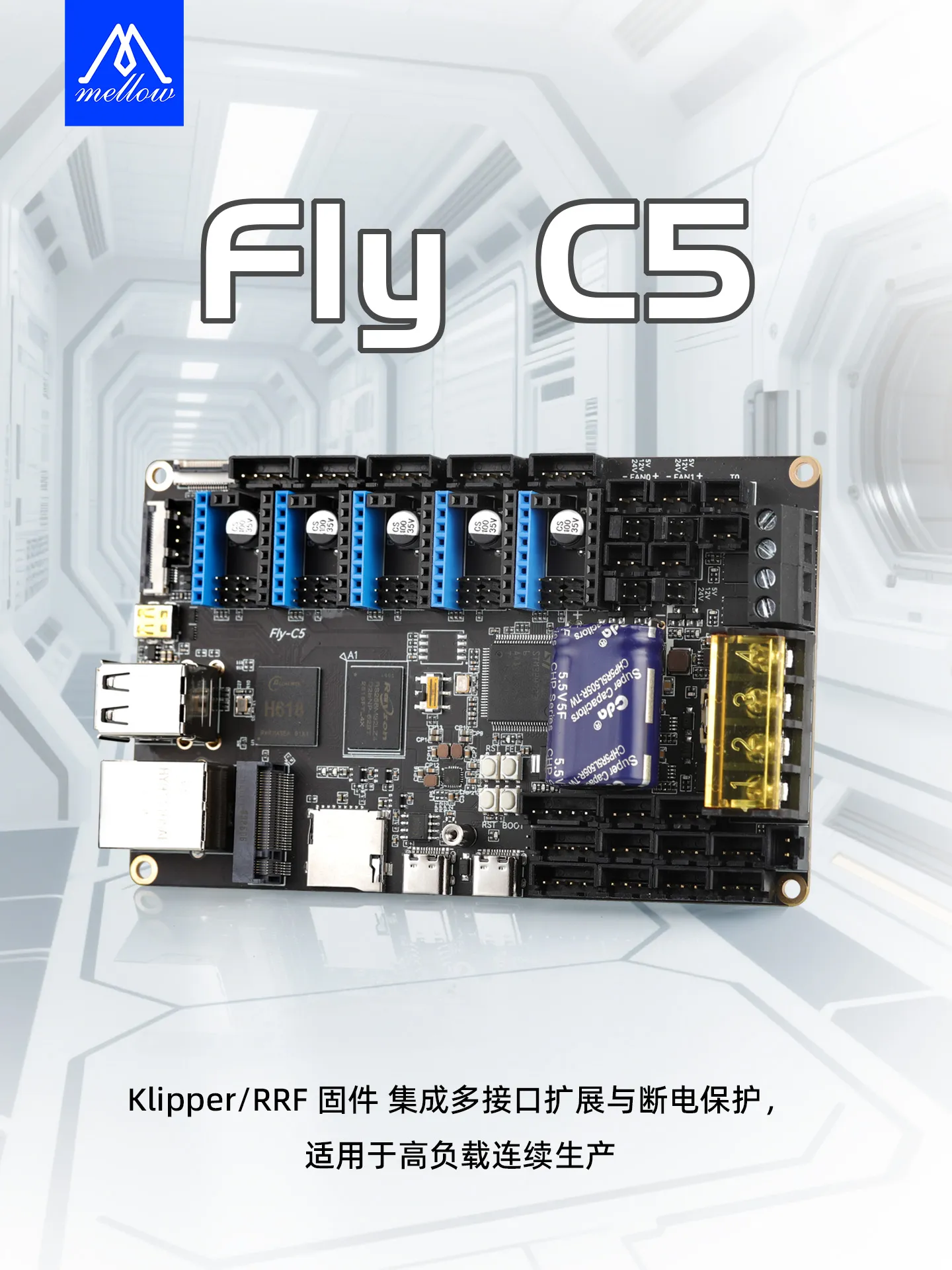

FLY-C5 メイン基板紹介

製品の特徴

• 32ビット ARM Cortex-M4、550MHz、STM32H723VGT6 チップ
• TMCドライバによるSPI、UART、STEP/DIR 動作モードをサポート
• DIAG機能ピンはリミットスイッチを使用せず、設定後リミットスイッチなしのホーミングが可能
• 数控ファンが24V、12V、5Vに対応し、追加の降圧モジュール不要
• 電源断自動シャットダウン機能と電源断継続印刷機能をサポート（デフォルトで電源断自動シャットダウンが有効）
• 出荷時にUSB Klipperファームウェアを予めインストール
• 多重電源管理により、ポート、リミットスイッチ、ドライバ等の短絡がメインコンピュータの動作に影響しない
• 5V RGBインターフェースを予備搭載
• TFTとHDMIディスプレイが1本のケーブルで接続可能
• システムにklipper、moonraker、mainsail、fulidd、klipper-screen、Crowsmest、共振補償プラグインnumpyを予めインストール。ソース変更不要で初心者にも使いやすい（TFカードまたはM2WEを購入する必要があります）

製品仕様

マザーボード

• CPU：全志 H618、4コア 64ビット Cortex-A53
• GPU：Arm Mali-G31
• RAM：1GB DDR4
• ROM：最大128GB SDCARD対応
• 周辺機器：
  • TFT x1
  • USB 2.0 x2
  • Micro HDMI x1
  • イーサネットポート（Eth）x1（100M）
  • FPC-HDMI x1
  • UART x1
• インターフェース：M.2を基板に搭載、Wi-Fi、eMMCなどを拡張可能（独自プロトコルのため、FLY専用以外のM.2デバイスは接続禁止）
• サポート：TFTディスプレイとHDMIディスプレイのFPCによる1本接続
• システム予備インストール：klipper、moonraker、mainsail、fulidd、klipper-screen、Crowsmest、共振補償プラグインnumpy。ソース変更不要で初心者にも使いやすい（TFカードまたはM2WEを購入する必要があります）

サブコンピュータ

• MCU：STM32H723VGT6
• ファームウェア：KLIPPER/RRF/Marlin
• 電源：12-24V直流電源をサポートし、降圧モジュール不要
• ヒートベッドポート最大出力電流：15A
• ヒーターポート最大出力電流：6A
• ファンポート最大出力電流：1A
• ドライバ動作モード：SPI、UART、STEP/DIR
• サポートドライバ：TMC5160Pro、TMC5160、TMC2209、TMC2225、TMC2226、TMC2208、TMC2130、A4988など
• 拡張インターフェース：BLTouch（Servos、Probe）、RGB x1、UART x1、CAN x1
• ファン：2線式数制御ファン x4（24V、12V、5V選択可能）
• 温度センサー：3チャネル NTC 100K
• サポート構造：カートリジアン、デルタ、コッセル、ウルチマーカー、コアXYなど

注意事項

出力ポート	24V電源下最大電流	12V電源下最大電流
ヒートベッドポート	15A	7.5A
ヒーターポート	6A	3A
ファンポート	1A	0.5A
