LLL PLUSバッファー

LLL PLUSバッファーはMellow社が提供する3Dプリンター用フィラメントバッファーであり、3Dプリントの安定性とプリント品質を向上させることを目的としています。この製品は高品質な素材と先進的なデザイン理念を採用しており、耐摩耗性、耐高温性などの特徴があり、さまざまなタイプの3Dプリンターに適用可能です。

LLL PLUSバッファーの使用方法

LLL PLUSフィラメントバッファーは、3Dプリンターのリモートフィード設計専用の装置で、フィラメントの装着および取り外しが容易になるように設計されています。このバッファーには、フィードとリトラクトの操作に使用される2つのボタンが搭載されており、ユーザーは電動でのフィードおよびリトラクト操作を行うことが可能です。

バッファー機能:

3Dプリンターのエクストルーダーがフィラメントを引き込んでいる際に、リモートのフィラメントラックに張力が加わった場合、バッファーはその動作を検出し、自動的にホットエンド方向にフィラメントを送出します。この張力が加わるたびに、バッファーはこのフィード操作を繰り返します。これにより、エクストルーダーがフィラメントに加える張力を効果的に低減し、エクストルーダーの押出圧を安定させることで、プリント品質の安定性を高めます。

断線検知機能:

バッファー内蔵の断線検知センサーにより、バッファー内のフィラメントがなくなったことを検出した場合、3Dプリンターに信号を送信してプリントを一時停止します。この機能を使用するには、信号ピンを接続し、3Dプリンターの設定を変更する必要があります。一方、バッファー機能自体は設定変更なしでもそのまま使用可能です。 このような機能設計により、LLLフィラメントバッファーはフィラメント操作を簡略化するだけでなく、3Dプリントプロセスの安定性とプリント品質を向上させます。

  • 注意:機能を使用するにはフィラメントを接続した状態で使用する必要があります。そうでない場合、ボタンによるモーター操作のみが可能です。

特別注意事項

  • 使用前にバッファーが3Dプリンターに正しく接続され、フィラメントが正しく装填されていることを確認してください。そうしないと正常に動作しません。
  • バッファーのフィードおよびリトラクト操作はボタンで行うことができます。ユーザーは必要に応じて操作を行ってください。
  • 断線検知機能を使用する場合は、信号ピンを接続し、3Dプリンターの設定を変更する必要があります。
  • バッファー機能のみを使用する場合は、12V~24Vの電源に接続するだけで十分です。

ボタン説明

  • ファームウェアバージョン:V1.0.3
    • 既存の機能に以下の機能を追加:
    • 前進ボタンを1回押すと、PA2が3秒間ハイレベル出力
    • 後退ボタンを1回押すと、PA3が3秒間ロウレベル出力
    • いずれかのボタンを2回連続で押すと、バッファーが動作を停止。再度フィラメントを装填するか、いずれかのボタンを1回押すか長押しすると、バッファーが動作を再開します。

設定例

[filament_switch_sensor 断線検知]
pause_on_runout: true
switch_pin: ^
runout_gcode:
PAUSE
M118 缺料
insert_gcode:
M118 上料


#[gcode_button 进料]
#pin:^! # ご自身が使用するピンに置き換えてください、フィードピンに接続
#press_gcode:
# _feed

#[gcode_button 退料]
#pin:^! # ご自身が使用するピンに置き換えてください、リトラクトピンに接続
#press_gcode:
# _Material_return

[gcode_macro _feed]
description: feed
variable_clean_temp: 210 ; 挤出温度(℃)
gcode:
RESPOND TYPE=echo MSG="ホットエンドが{clean_temp}度に昇温します"
M109 S{clean_temp} ; 挤出温度設定
M83 ; 相対押出モード
G92 E0 ; 押出位置リセット
G1 E50 F600 ; 押出距離
RESPOND TYPE=echo MSG="押出完了"

[gcode_macro _Material_return]
description: Material return
variable_clean_temp: 210 ; 挤出温度(℃)
variable_cool_temp: 0 ; 終了温度(℃)
gcode:
RESPOND TYPE=echo MSG="ホットエンドが{clean_temp}度に昇温します"
M109 S{clean_temp} ; 挤出温度設定
M83 ; 相対押出モード
G92 E0 ; 押出位置リセット
G1 E-50 F600 ; 押出距離
M109 S{cool_temp}
RESPOND TYPE=echo MSG="ホットエンドをオフにします"
RESPOND TYPE=echo MSG="押出完了"

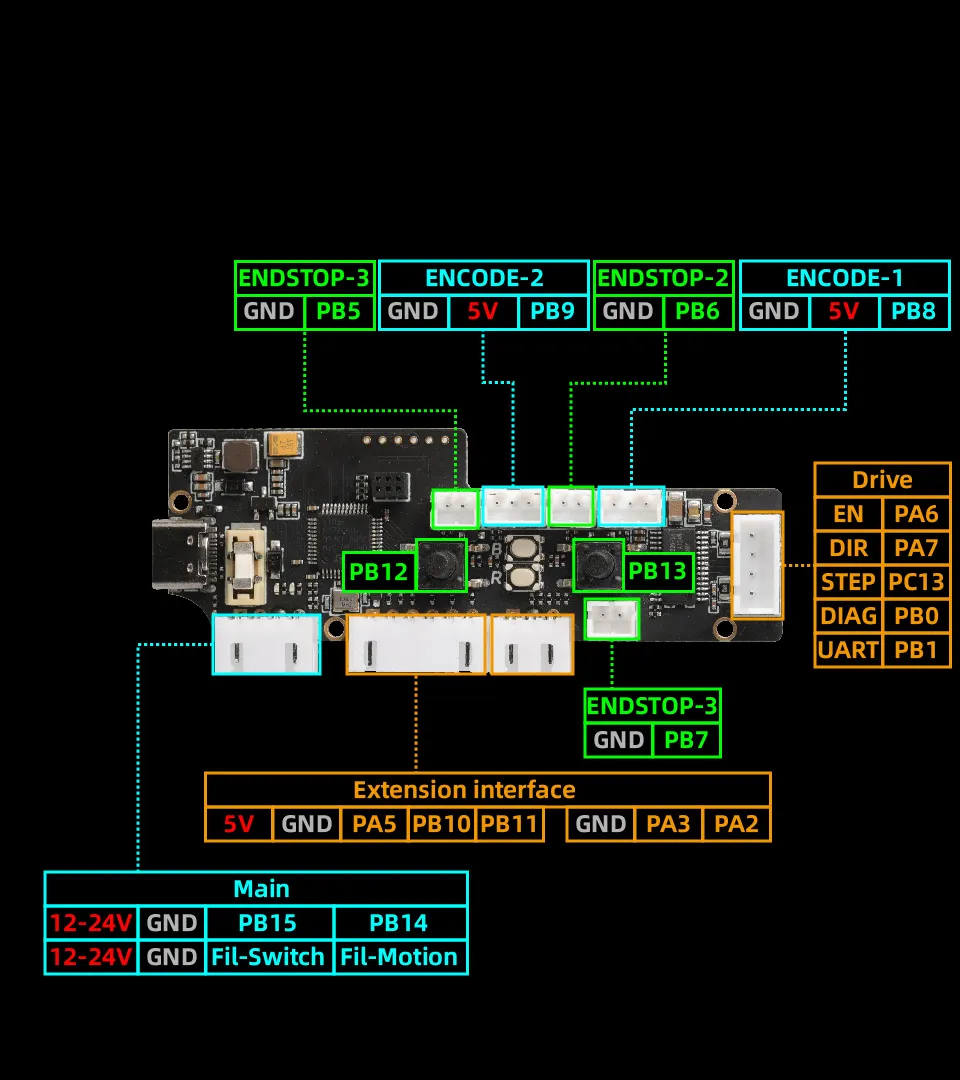

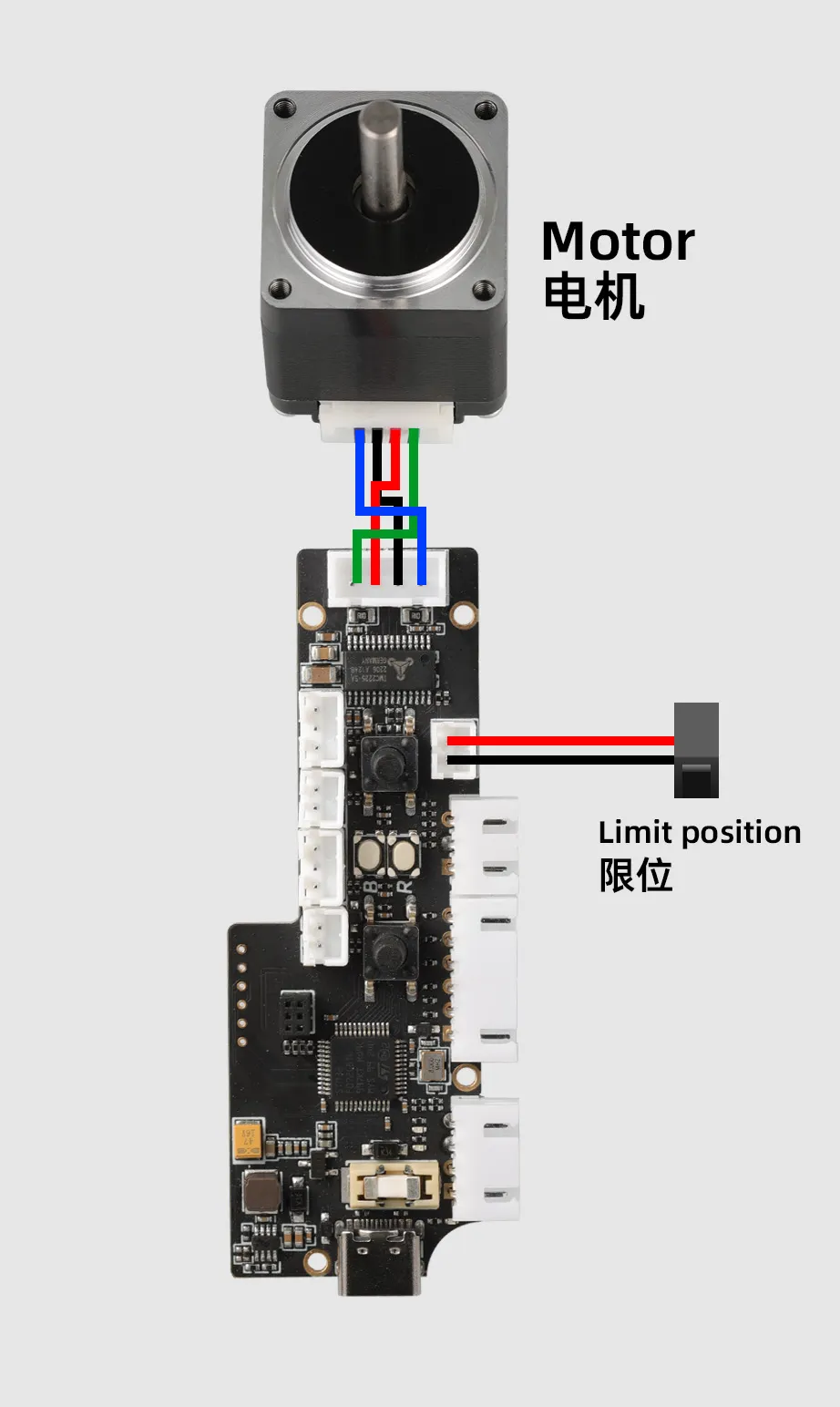

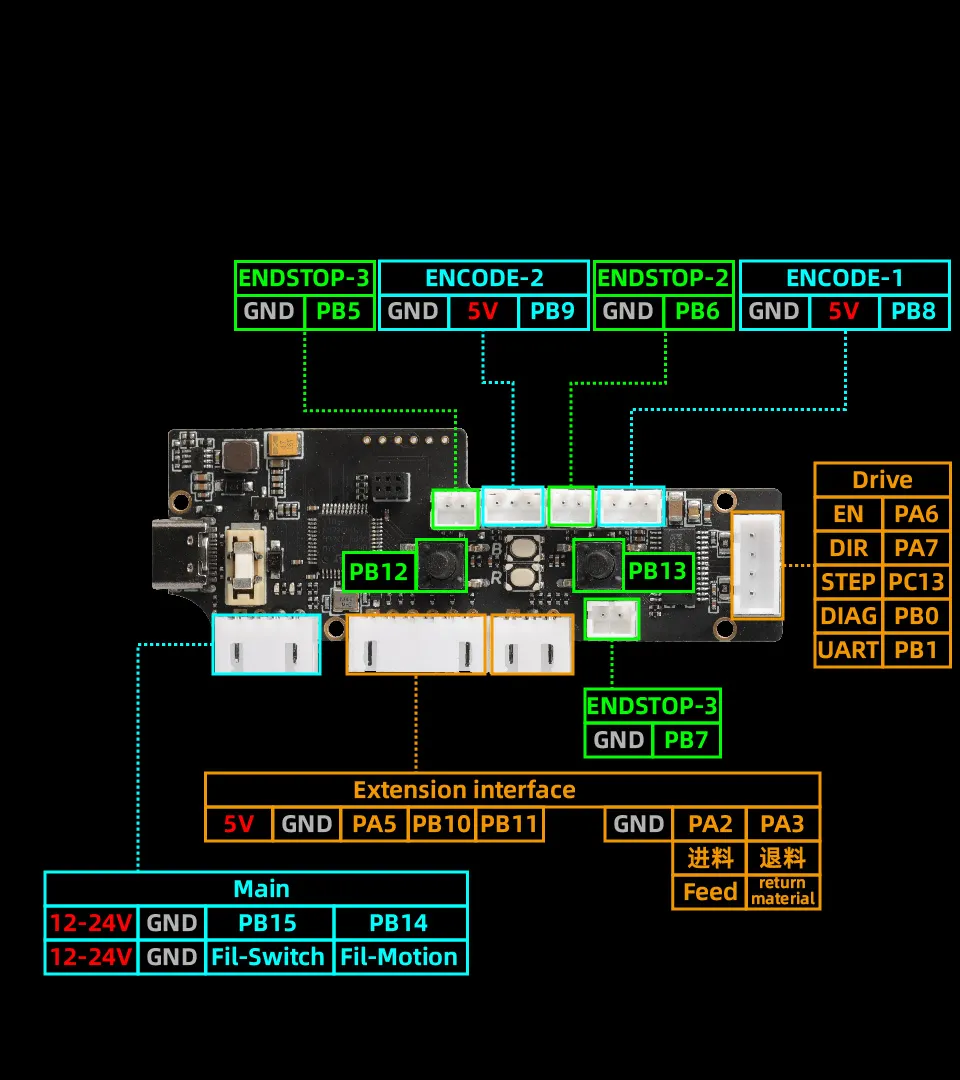

接続図

動作動画

取り付け図面

  • 下記のダウンロードリンクをクリックしてください
