Compilation du firmware USB

prompt

• Le firmware USB est préinstallé à la fabrication sur l'accéléromètre USB avec la connectivité Klipper
• Il suffit de mettre à jour le firmware
• Vous pouvez utiliser un câble USB pour connecter l'ordinateur à l'accéléromètre USB

Démarrage de la compilation

• Vous devez utiliser une station supérieure avec le service klipper installé Connexion via SSH par réseau
• Assurez-vous que l'appareil est bien connecté à la station supérieure
• Attention : Veuillez utiliser une station supérieure ordinaire, comme un Raspberry Pi ou un FLY Pi. Si vous utilisez une station supérieure modifiée (par exemple, une clé WiFi, Redmi, etc.), ces stations présentent trop de problèmes et nous ne pouvons pas vous fournir de support technique

note

• Pour passer de l'utilisateur ROOT à un utilisateur normal, vous pouvez entrer la commande ci-dessous
• N'utilisez pas l'utilisateur ROOT
• L'utilisateur fly peut simplement entrer : su fly, si vous n'êtes pas l'utilisateur fly, veuillez remplacer <Votre nom d'utilisateur sur la station supérieure> par votre nom d'utilisateur sur la station supérieure !

su <Votre nom d'utilisateur sur la station supérieure>

prompt

• 请确保上位机可以正常联网
• 固件编译前需要使用SSH通过网络登录上位机
• 请不要使用串口工具登录上位机

Klipper固件编译和配置页面操作说明

prompt

请确保键盘输入法为半角模式，即英文模式

1. 键盘上键↑，下键↓，用于上下移动光标来选中菜单项
2. 确认键Enter 或 空格键Space，用于勾选菜单或进入子菜单
3. 退出键ESC，用于返回上一级菜单
4. Q键，用于退出Klipper固件配置页面
5. Y键，在退出Klipper固件配置页面时，如果有提示，则点击Y键保存配置文件

note

如果配置页面选项比较少，请先勾选[ ] Enable extra low-level configuration options，用于显示部分隐藏选项

Voici comment compiler le firmware :

• Connectez-vous à SSH puis entrez la commande suivante et appuyez sur Entrée :

  cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

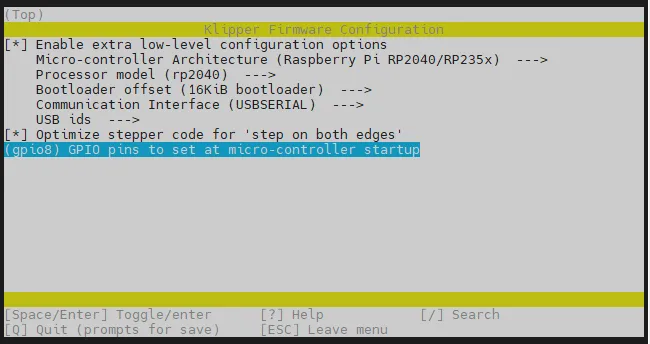

• Où rm -rf ~/klipper/.config && rm -rf ~/klipper/out est utilisé pour supprimer les données de compilation précédentes et le firmware, tandis que make menuconfig sert à compiler le firmware. Après exécution, il devrait apparaître l'interface ci-dessous :

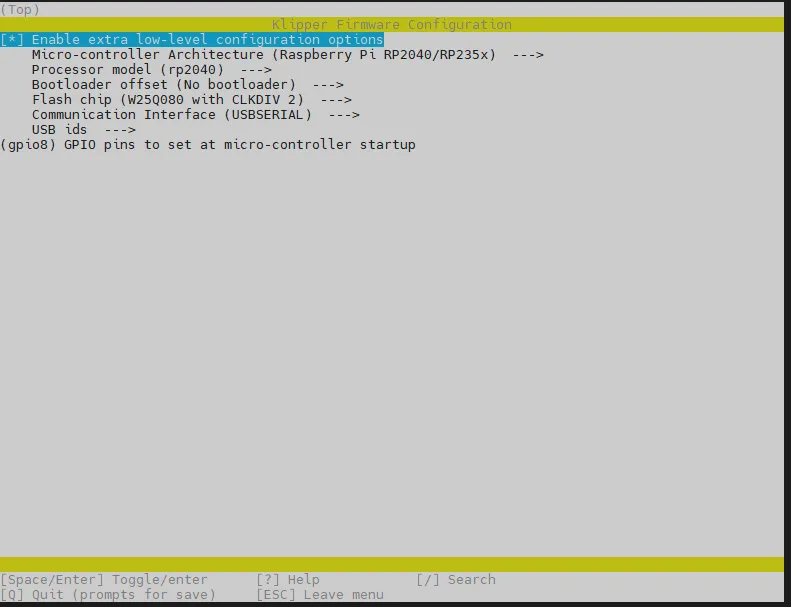

• Sélectionnez Activer les options de configuration supplémentaires de niveau bas puis appuyez sur Entrée



• Allez dans le menu Architecture du microcontrôleur puis sélectionnez Raspberry Pi RP2040/RP235x et appuyez sur Entrée



• Sélectionnez Offset du bootloader, choisissez : 16KiB bootloader



• Pour Interface de communication, choisissez : USBSERIAL



• Sélectionnez les broches GPIO à configurer au démarrage du microcontrôleur, entrez : gpio8

• Appuyez sur Q, une fenêtre Save configuration apparaît, puis appuyez sur Y

• La configuration devrait maintenant être enregistrée et vous êtes revenu à l'interface de commande
• Entrez make -j4 pour commencer la compilation, cela prend un certain temps

• Si la sortie finale ressemble au contenu ci-dessous, la compilation a réussi

  Linking out/klipper.elf
  Building out/lib/elf2uf2/elf2uf2
  Creating uf2 file out/klipper.uf2

Recherche de l'appareil

• Assurez-vous que l'ordinateur principal peut se connecter normalement à Internet et que le périphérique inférieur est connecté à l'ordinateur principal avec un câble de données ayant une fonction de transmission de données.

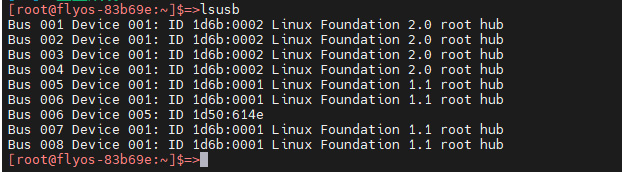

• Après avoir établi une connexion SSH avec l'ordinateur principal, entrez lsusb puis appuyez sur Entrée. Si des informations entourées dans l'image ci-dessous apparaissent, vous pouvez passer à l'étape suivante.
  • Si aucune information n'est renvoyée, il s'agit d'un problème du système de l'ordinateur principal. Nous ne pouvons rien faire. Vous devez remplacer un système confirmé comme fonctionnel ou changer l'ordinateur principal.
  • Si la commande lsusb n'existe pas, vous pouvez installer cette commande en exécutant :

    sudo apt-get install usbutils


• 1d50:614e appartient au périphérique que vous utiliserez cette fois-ci.
  • Certains ordinateurs principaux peuvent afficher incomplètement ou ne pas afficher du tout en raison de problèmes système.
  • Si la commande lsusb affiche correctement le périphérique mais sans 1d50:614e, essayez de changer le câble de données et connectez le contrôleur carte mère à un autre port USB de l'ordinateur principal.
• Si vous avez effectué les étapes ci-dessus auparavant et que vous avez réussi à graver le firmware Klipper, que la carte mère fonctionne normalement, mais que vous souhaitez simplement mettre à jour le firmware Klipper, consultez la section Mise à jour du firmware du menu latéral droit de cette page.

Remarque importante

Il est obligatoire de trouver l'une des cartes 1d50:614e avant de passer à l'étape suivante.

Flashage du firmware

Programmation du firmware USB

• Utilisez la commande ci-dessous pour rechercher l'ID de votre carte mère, il devrait apparaître l'ID comme indiqué dans l'image ci-dessous (remarque : l'ID de l'image est donné à titre indicatif, chaque carte mère a un ID différent)

ls /dev/serial/by-id/*

Remarque

L’ID de référence dans l’image suivante /dev/serial/by-id/usb-Klipper_rp2040_12345-if00 est l'ID de la carte mère.

• Pour mettre à jour le firmware USB, après avoir compilé le dernier firmware, entrez la commande ci-dessous pour mettre à jour, remplacez <votre-ID-de-carte-mère> par l'ID trouvé à l'étape précédente

cd ~/klipper/ && make flash FLASH_DEVICE=<votre-ID-de-carte-mère>

Méthode de correction en cas d'erreur de programmation

• Appuyez sur le bouton pour entrer en DFU, un lecteur flash apparaîtra sur l'ordinateur, déposez-y le firmware
• Utilisez WINDOWS pour nettoyer le firmware puis rechargez-le

Vérification du démarrage du firmware

• Si le firmware démarre correctement, la LED s'allumera
