Connexion et configuration de l'écran

Connexion de l'écran

Connexion de l'écran résistif TFT

Connexion de l'écran résistif TFT

prompt

• Le paquet de l'écran TFT comprend deux câbles FPC, un est 14P (étroit) et l'autre est 16P (large)
• Utilisez impérativement 14P (étroit) pour l'écran résistif !!

1. Connexion de l'écran résistif TFT de FLY-Pi V2

Connexion de l'écran G2T avec le TFT V2

Connexion de l'écran résistif TFT

prompt

• Le paquet de l'écran TFT comprend deux câbles FPC, un est 14P (étroit) et l'autre est 16P (large)
• Utilisez impérativement 16P (large) pour l'écran G2T du TFT V2 !!

1. Installation de l'écran G2T et de l'écran TFT

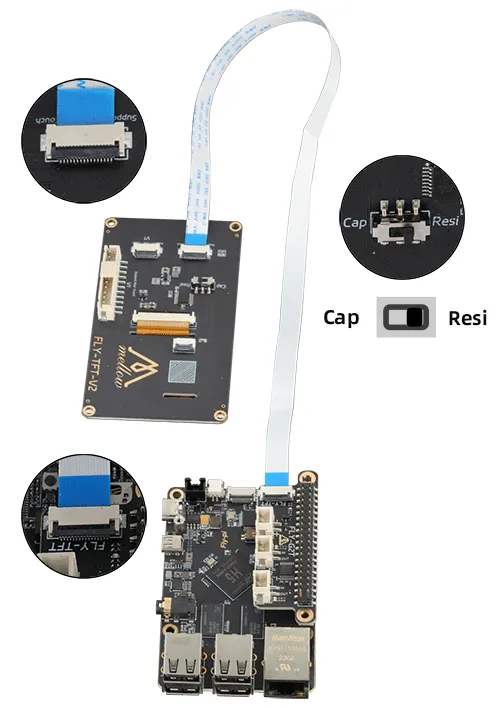

Utiliser l'écran résistif

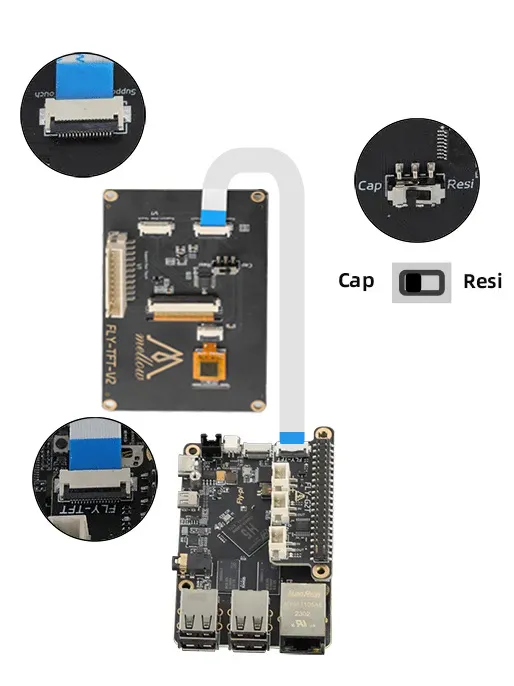

Utiliser l'écran capacitif

Connexion HDMI

Connexion HDMI

1. Connexion de l'écran FLY-HDMI-LCD5

Méthode de connexion 1

Méthode de connexion 2

---

Configuration de l'écran

Configuration d'écran du système FLYOS-FAST

Configuration d'écran du système FLYOS-FAST

1. Ouvrez l'adresse IP de l'appareil dans le navigateur, par exemple : http://192.168.6.110/

   fluidd comme indiqué sur la figure : désélectionner -> filtrer les fichiers et dossiers cachés.

   mainsail comme indiqué sur la figure : sélectionner -> afficher les fichiers cachés.

2. Vous verrez alors le dossier .flyos-config, entrez dans ce dossier vous trouverez le fichier sys-config.conf.

3. Ouvrez le fichier sys-config.conf, modifiez les paramètres nécessaires, puis enregistrez -> fermez pour terminer.

note

• La configuration de l'écran HDMI doit être : hdmi, veuillez noter qu'après = il ne doit pas y avoir d'espace !!
• La configuration de l'écran résistif doit être : fly-tft-v1, veuillez noter qu'après = il ne doit pas y avoir d'espace !!, vérifiez que le commutateur arrière de l'écran est réglé sur Resi
• La configuration de l'écran capacitif doit être : fly-tft-v2-c, veuillez noter qu'après = il ne doit pas y avoir d'espace !!, vérifiez que le commutateur arrière de l'écran est réglé sur Cap
• La configuration de klipper_screen doit être : 1, veuillez noter qu'après = il ne doit pas y avoir d'espace !!
• Remarque : Le format des paramètres dans le fichier sys-config.conf est key=value, il est interdit de modifier le format arbitrairement !! Sinon, la configuration ne prendra pas effet !!

4. Après avoir modifié et enregistré, redémarrez le système pour que les modifications prennent effet.

Configuration d'écran du système FLYOS-Armbian

Configuration d'écran du système FLYOS-Armbian

Information

• Connectez-vous à WiFi sur l'ordinateur hôte, puis obtenez l'IP de l'ordinateur hôte, tapez IP+:9999 dans le navigateur pour accéder à FLY TOOLS et configurer l'écran.
• Par exemple, si l'IP de votre ordinateur hôte est 192.168.6.110, vous devez taper 192.168.6.110:9999 dans le navigateur.

1. Ouvrez FLY TOOLS, suivez les étapes indiquées sur la figure, activez Klipper Screen, sélectionnez le modèle d'écran, cliquez sur le bouton rose en bas à droite enregistrer la configuration, redémarrez l'ordinateur hôte pour que la configuration soit effective !

note

• Sélectionnez fly-tft-v1 pour l'écran résistif, vérifiez que le commutateur arrière de l'écran est réglé sur Resi
• Sélectionnez fly-tft-v2-c pour l'écran capacitif, vérifiez que le commutateur arrière de l'écran est réglé sur Cap

Écran résistif :	Écran capacitif, nécessite G2T:
Écran HDMI : :

2. Après avoir enregistré la configuration, redémarrez l'ordinateur hôte pour que la configuration soit effective.

---
