Connecteur de ventilateur 5V intégré

Raccordement du connecteur de ventilateur 5V intégré

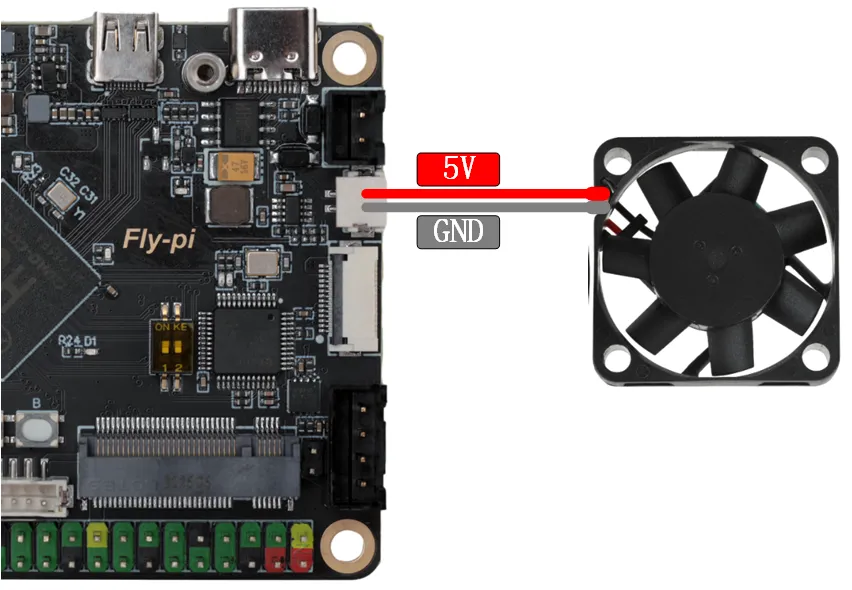

  • La carte Pi-V2 intègre une interface de ventilation contrôlable de 5V, utilisée pour le refroidissement principal, et le mode de câblage est illustré ci-dessous

Commandes à exécuter via SSH avant d'ajouter la configuration

wget https://cdn.mellow.klipper.cn/mirrors/fly/linux-dtb-current-fly-sunxi64_3.3.5_arm64.deb && sudo dpkg -i linux-dtb-current-fly-sunxi64_3.3.5_arm64.deb
sudo reboot

Configuration de référence

[mcu host]                      # Le système d'exploitation FlyOS a généré automatiquement le MCU Linux pour vous, il suffit de définir pour l'utiliser
serial: /tmp/klipper_host_mcu

[temperature_sensor FLY-Pi] # Température de la station principale
sensor_type: temperature_host


[temperature_fan core_fan] # Ventilateur de refroidissement de la station principale
pin: host:gpiochip1/gpio103 # Broche du ventilateur de la station principale
max_power: 1.0
sensor_type: temperature_host # Défini comme la température du contrôle principal de la station
control:watermark # Mode de contrôle
target_temp: 48 # Température de démarrage du ventilateur de refroidissement de la station principale
min_temp: 0 # Température minimale, une erreur sera signalée en dessous de cette valeur
max_temp: 90 # Température maximale, une erreur sera signalée au-delà de cette valeur
off_below: 0.10
kick_start_time: 0.50
max_speed: 0.8 # Vitesse maximale, correspondant à 80 % de la puissance pleine
min_speed: 0.3 # Vitesse minimale, correspondant à 30 % de la puissance pleine
