Câblage et configuration de l'écran

Câblage de l'écran

Câblage de l'écran résistif TFT

Câblage de l'écran résistif TFT

prompt

• L'emballage de l'écran TFT contient deux câbles FPC, l'un est 14P (étroit) et l'autre est 16P (large)
• Pour lite2, veuillez absolument utiliser le câble 14P (étroit) !!!

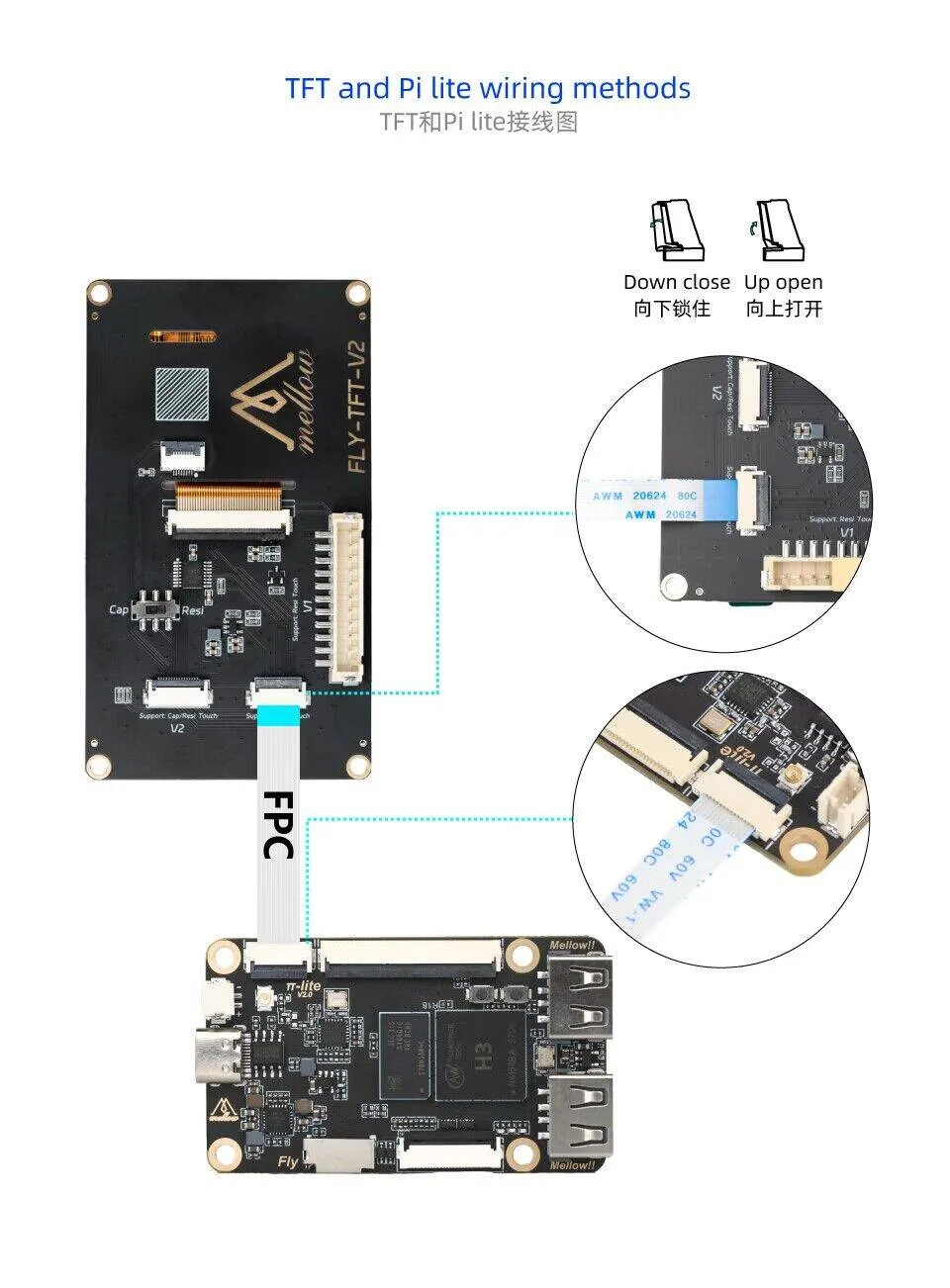

Câblage de l'écran résistif TFT-V2

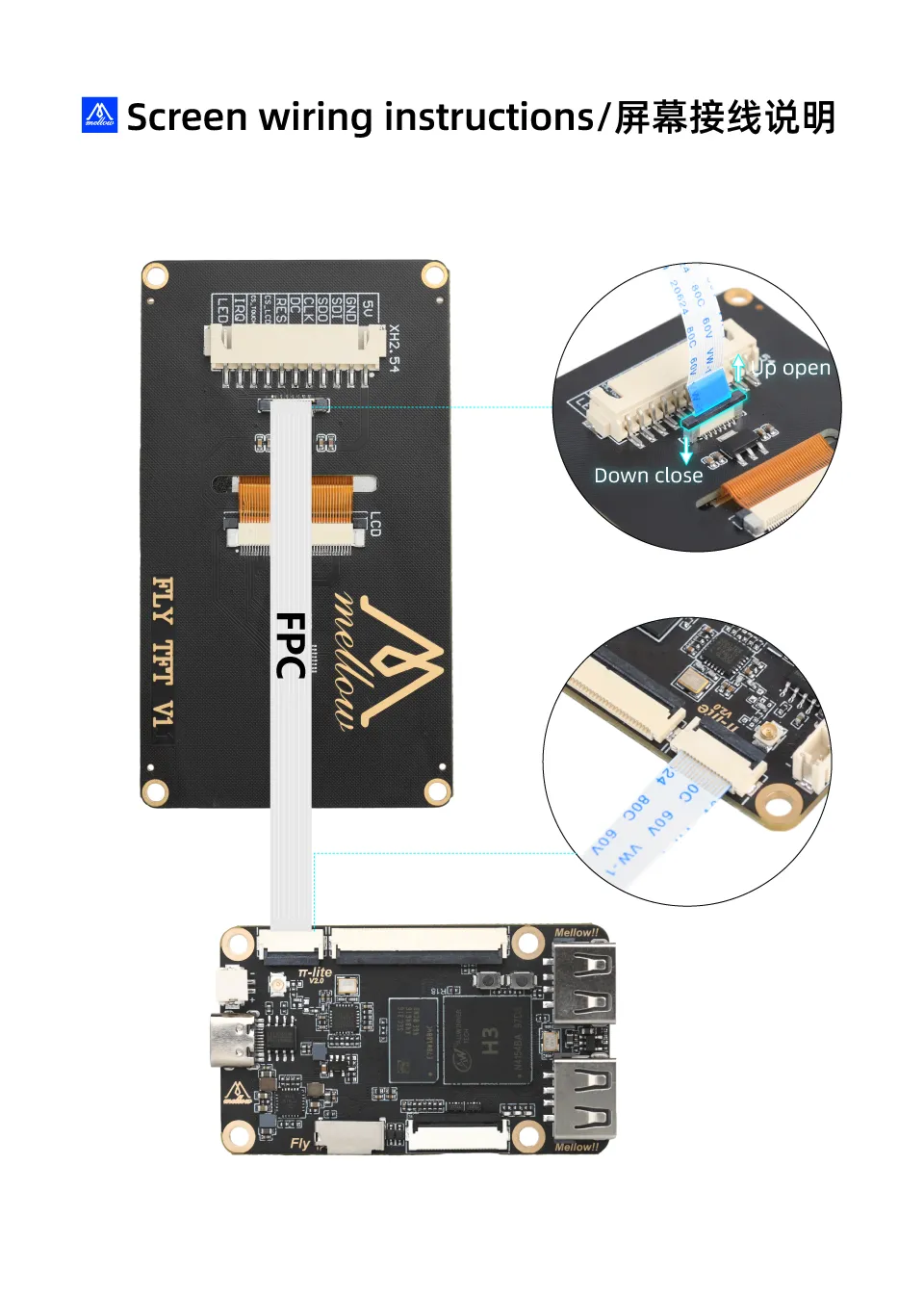

Câblage de l'écran résistif TFT-V1

Câblage HDMI

Câblage HDMI

1. Câblage de l'écran FLY-HDMI

---

Configuration de l'écran

Configuration de l'écran - Système FLYOS-FAST

Configuration de l'écran - Système FLYOS-FAST

1. Ouvrez l'adresse IP de l'appareil dans un navigateur, par exemple : http://192.168.6.110/

   fluidd : comme indiqué dans l'image ci-dessous, désactivez -> Filtrer les fichiers et dossiers cachés.

   mainsail : comme indiqué dans l'image ci-dessous, activez -> Afficher les fichiers cachés.

2. Vous pouvez maintenant voir le dossier .flyos-config. Entrez dans ce dossier et vous trouverez le fichier sys-config.conf.

3. Ouvrez le fichier sys-config.conf, modifiez les paramètres nécessaires, puis enregistrez et fermez.

note

• Pour configurer un écran HDMI, utilisez : hdmi. Veuillez noter qu'il ne doit pas y avoir d'espace après le =.
• Pour configurer un écran résistif, utilisez : fly-tft-v1. Veuillez noter qu'il ne doit pas y avoir d'espace après le =, et vérifiez que le commutateur sur l'arrière de l'écran est en position Resi.
• Pour configurer klipper_screen, utilisez : 1. Veuillez noter qu'il ne doit pas y avoir d'espace après le =.
• Remarque : le format des paramètres dans le fichier sys-config.conf est key=value. Veuillez ne pas modifier ce format !! Sinon la configuration ne sera pas appliquée.

4. Après avoir enregistré les modifications, redémarrez le système pour qu'elles prennent effet.

Configuration de l'écran - Système FLYOS-Armbian

Configuration de l'écran - Système FLYOS-Armbian

Information

• Connectez l'ordinateur hôte au Wi-Fi, une fois que l'IP de l'ordinateur hôte est obtenue, saisissez IP+:9999 dans le navigateur pour accéder à FLY TOOLS et configurer l'écran.
• Par exemple, si l'IP de votre ordinateur hôte est 192.168.6.110, vous devez saisir 192.168.6.110:9999 dans le navigateur.

1. Ouvrez FLY TOOLS. Suivez les étapes indiquées dans l'image ci-dessous : activez Klipper Screen, sélectionnez le modèle d'écran, puis cliquez sur le bouton rose en bas à droite Enregistrer la configuration. Redémarrez l'ordinateur hôte pour que les paramètres prennent effet !

note

• Pour un écran résistif, sélectionnez : fly-tft-v1. Vérifiez que le commutateur sur l'arrière de l'écran est en position Resi.

Pour écran résistif :

Pour écran HDMI :

2. Une fois la configuration enregistrée, redémarrez l'ordinateur hôte pour que les paramètres prennent effet.

---
