Câblage et configuration de l'écran

Câblage de l'écran

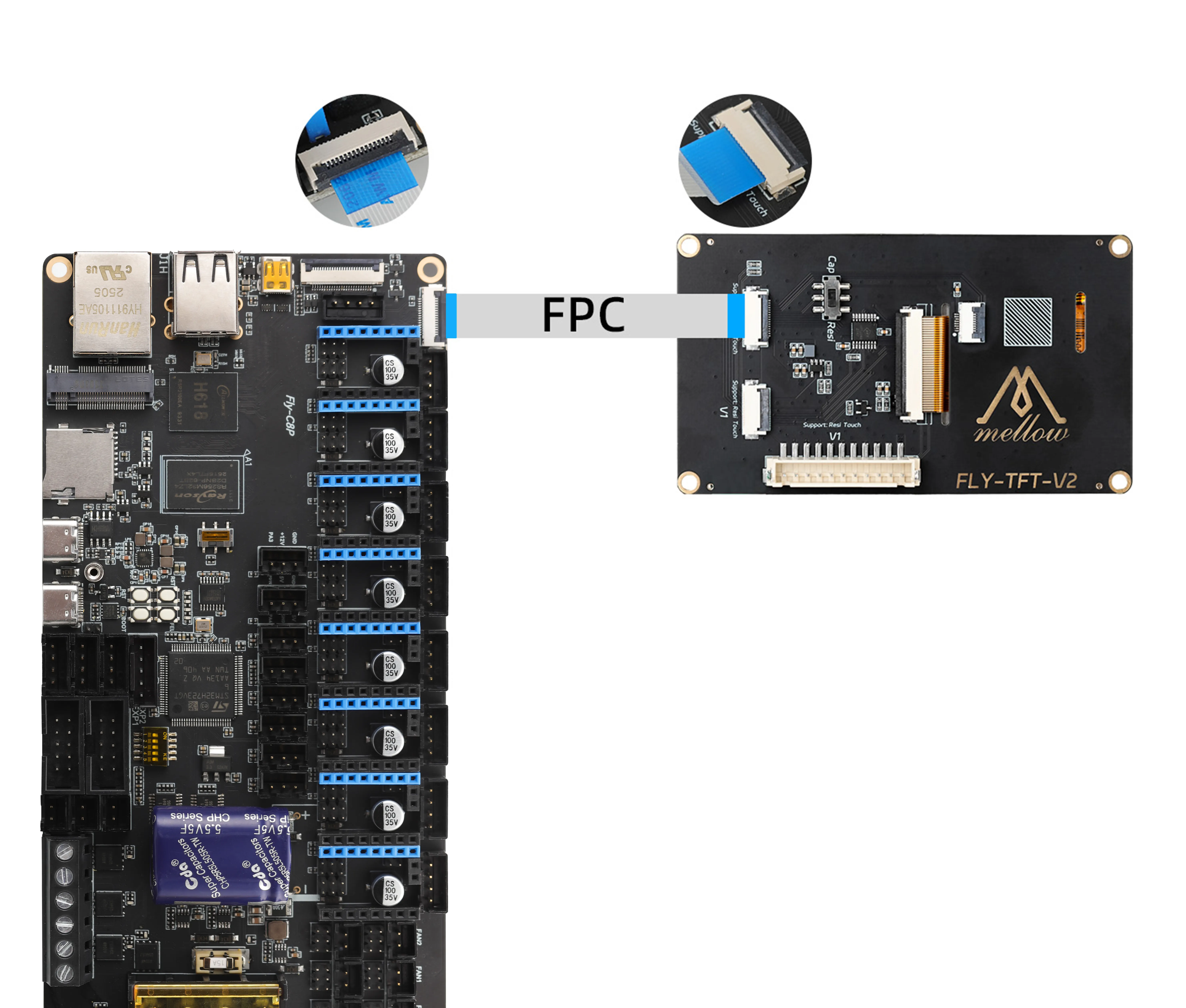

Câblage de l'écran TFT

• Câblage et configuration de l'écran TFT

  prompt

  • Pour un écran résistif, basculer le commutateur sur Resi
  • Pour un écran capacitif, basculer le commutateur sur Cap

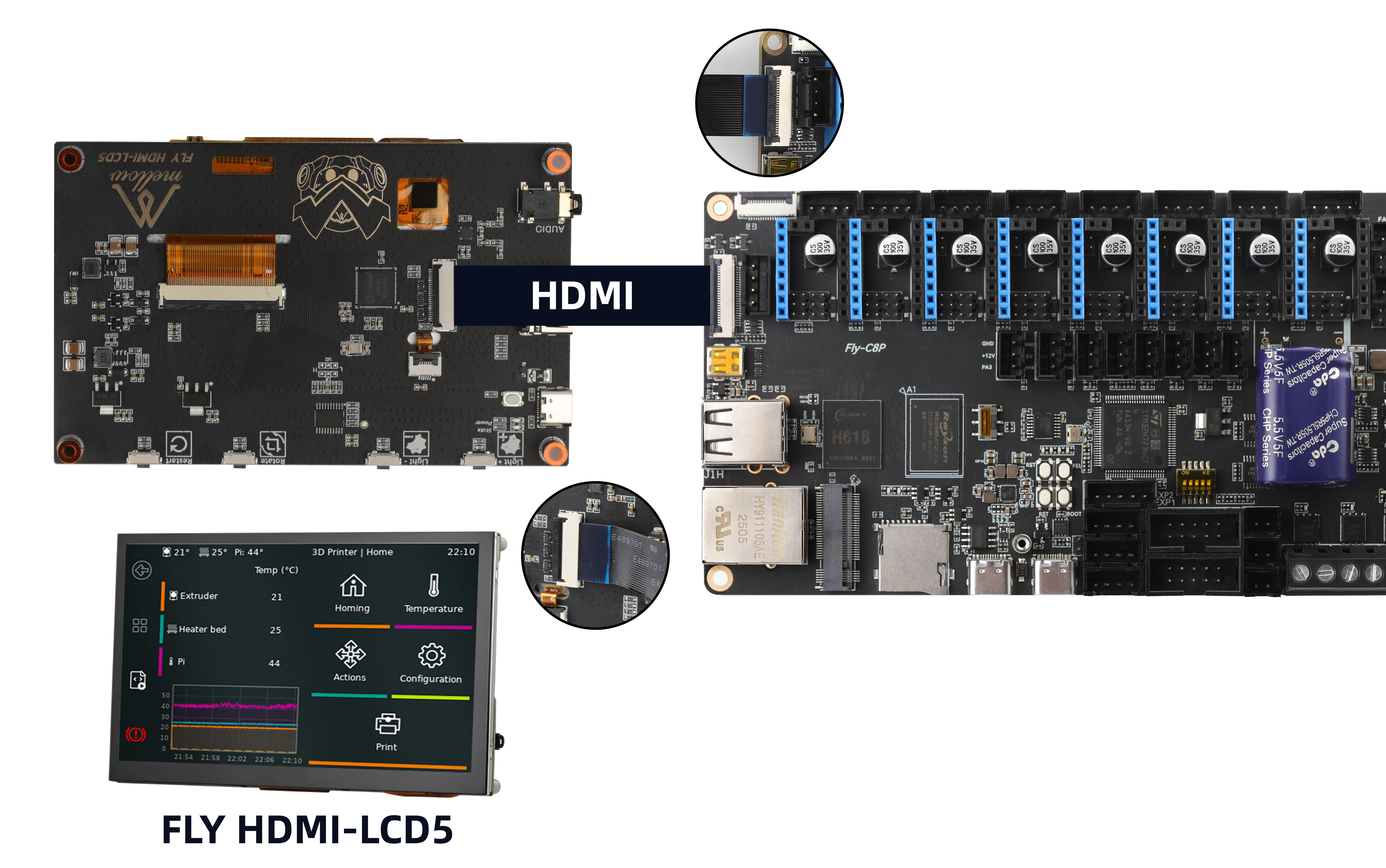

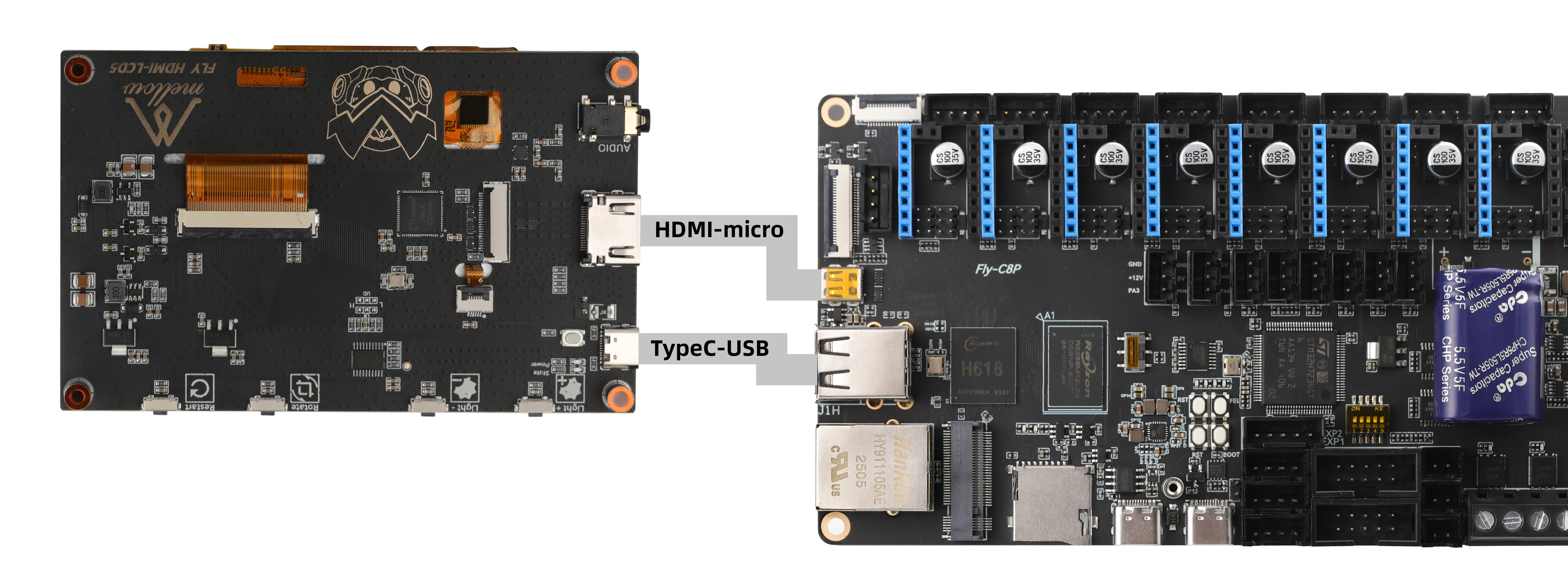

Câblage HDMI

Méthode de câblage 1

Méthode de câblage 2

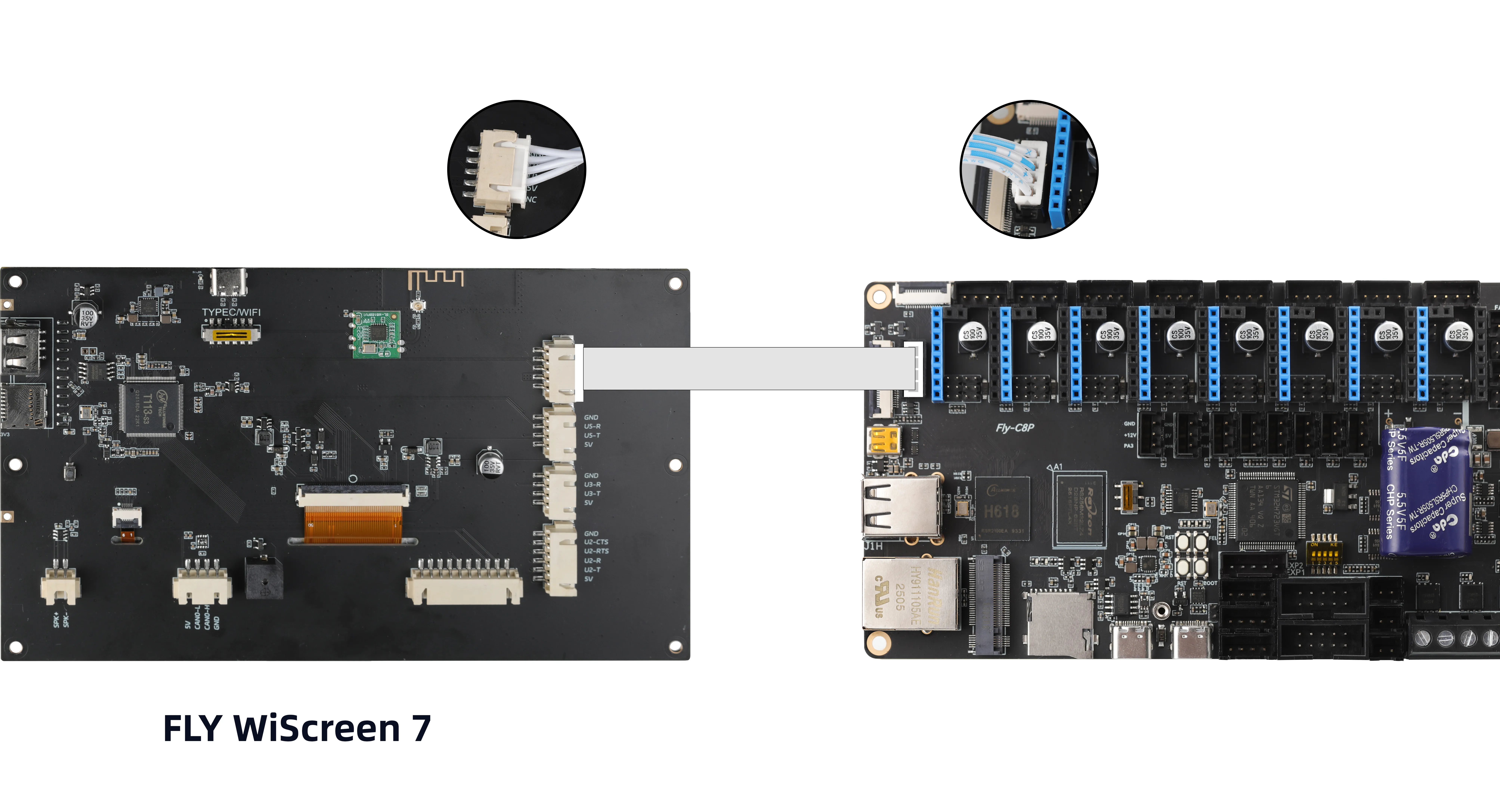

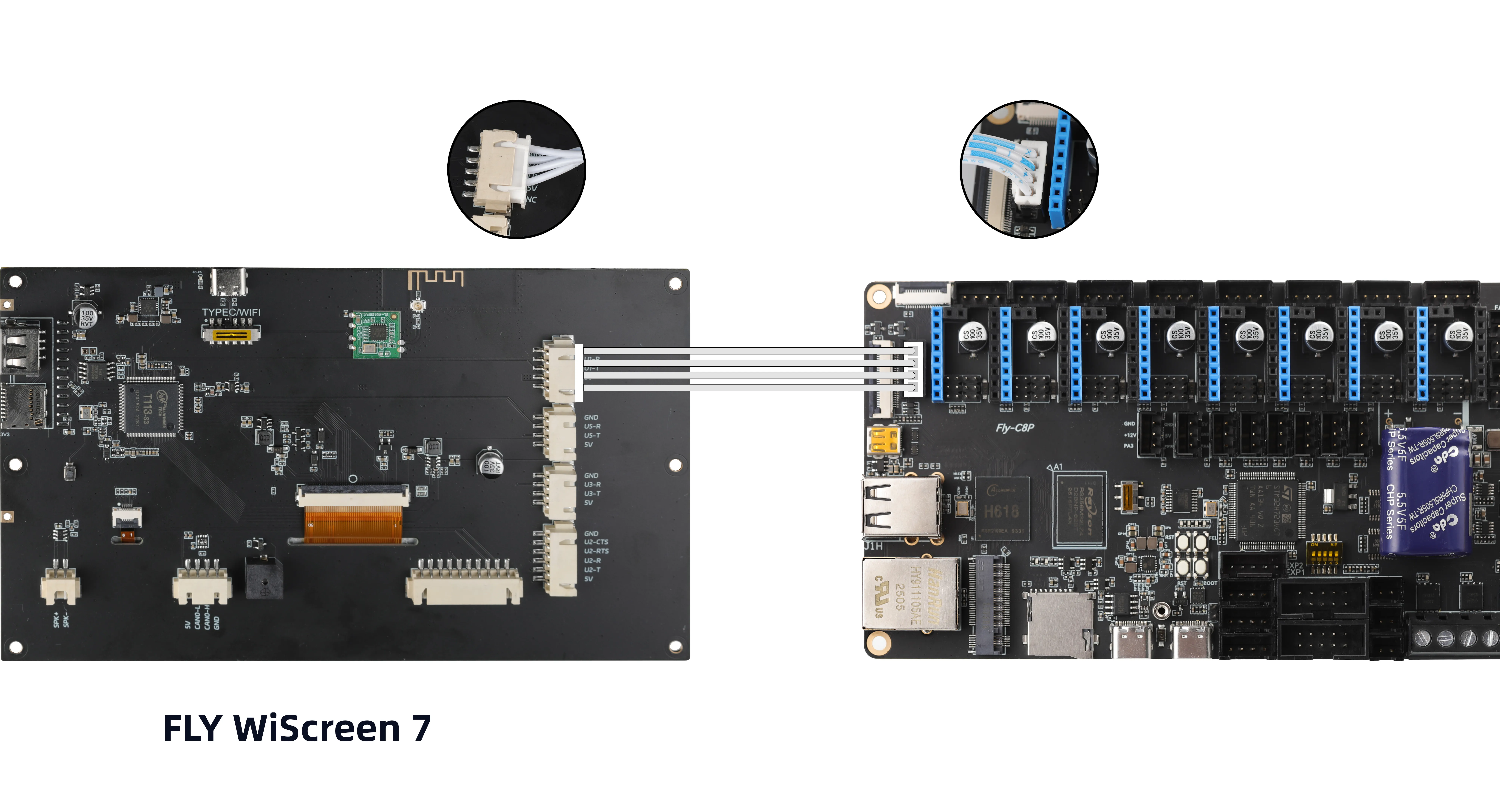

Câblage écran série

• Câblage de l'écran

Important

Attention

• Utilisez de préférence les interfaces web mainsail ou fluidd pour modifier la configuration
• Veuillez ne pas activer la traduction automatique du navigateur, cela pourrait empêcher le système de démarrer après la sauvegarde
• Il est préférable d'éviter d'utiliser des caractères chinois ou spéciaux dans le fichier de configuration.
• Les modifications du fichier de configuration ne prendront effet qu'après le redémarrage du système.

dangereux

• Ne modifiez pas le contenu situé sous la ligne ######### PLEASE DO NOT EDIT THE FOLLOWING ######### dans le fichier de configuration.

Comment modifier le fichier de configuration

Modifier le fichier de configuration après le flashage

• Les paramètres qui ne sont pris en compte que lors du premier démarrage doivent être modifiés en ouvrant le fichier config.txt avec un éditeur de texte spécialisé sur la clé amovible FlyOS-Conf après le flashage.

Modifier la configuration en ligne après le démarrage du système

• Si vous modifiez des paramètres classiques via l'interface web du système, il suffit de redémarrer le système pour que les modifications prennent effet.

  • Ouvrez l'adresse IP de l'appareil dans votre navigateur, par exemple : 192.168.1.2/
  • Dans Fluidd, désactivez comme indiqué sur l'image de gauche -> Filtrer les fichiers et dossiers cachés.
  • Dans Mainsail, activez comme indiqué sur l'image de droite -> Afficher les fichiers cachés.
  • Vous pouvez maintenant voir le dossier .flyos-config, entrez dans ce dossier, vous y trouverez le fichier sys-config.conf.
  • Le fichier sys-config.conf est un lien symbolique vers le fichier config.txt sur la clé amovible FlyOS-Conf.

  • Ouvrez le fichier sys-config.conf, modifiez les paramètres nécessaires, puis enregistrez -> fermez et redémarrez le système.

  • Remarque : le format des paramètres dans le fichier sys-config.conf est key=value, ne le modifiez pas en key: value.
  • Une fois les modifications enregistrées, redémarrez le système pour qu'elles prennent effet.

Configuration de l'écran

Configuration écran TFT résistif

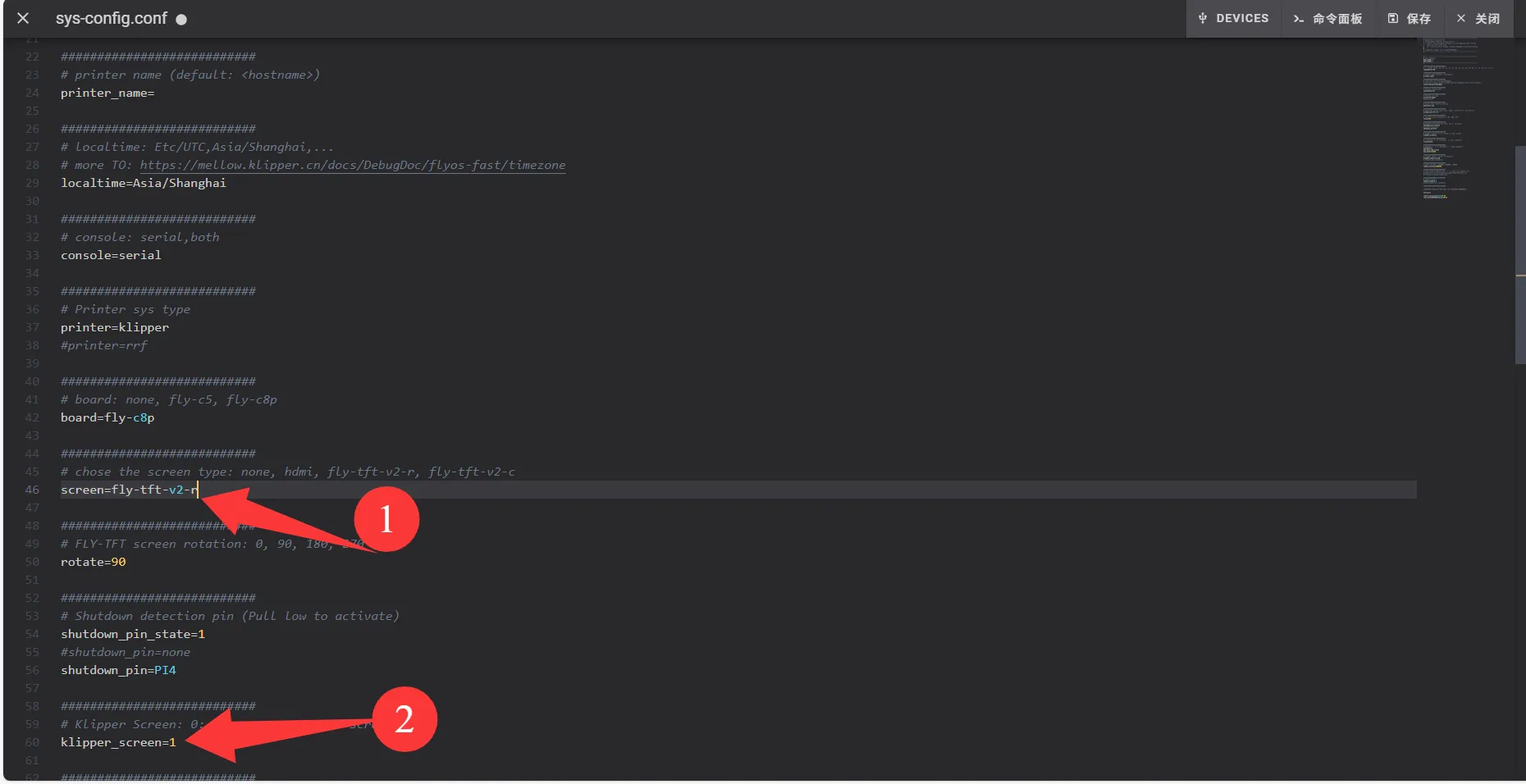

• Il faut modifier screen= en fly-tft-v2-r
• Il faut modifier klipper_screen=0 en klipper_screen=1
• Ci-dessous un exemple des modifications à effectuer

screen=fly-tft-v2-r

• et

klipper_screen=1

Configuration écran TFT capacitif

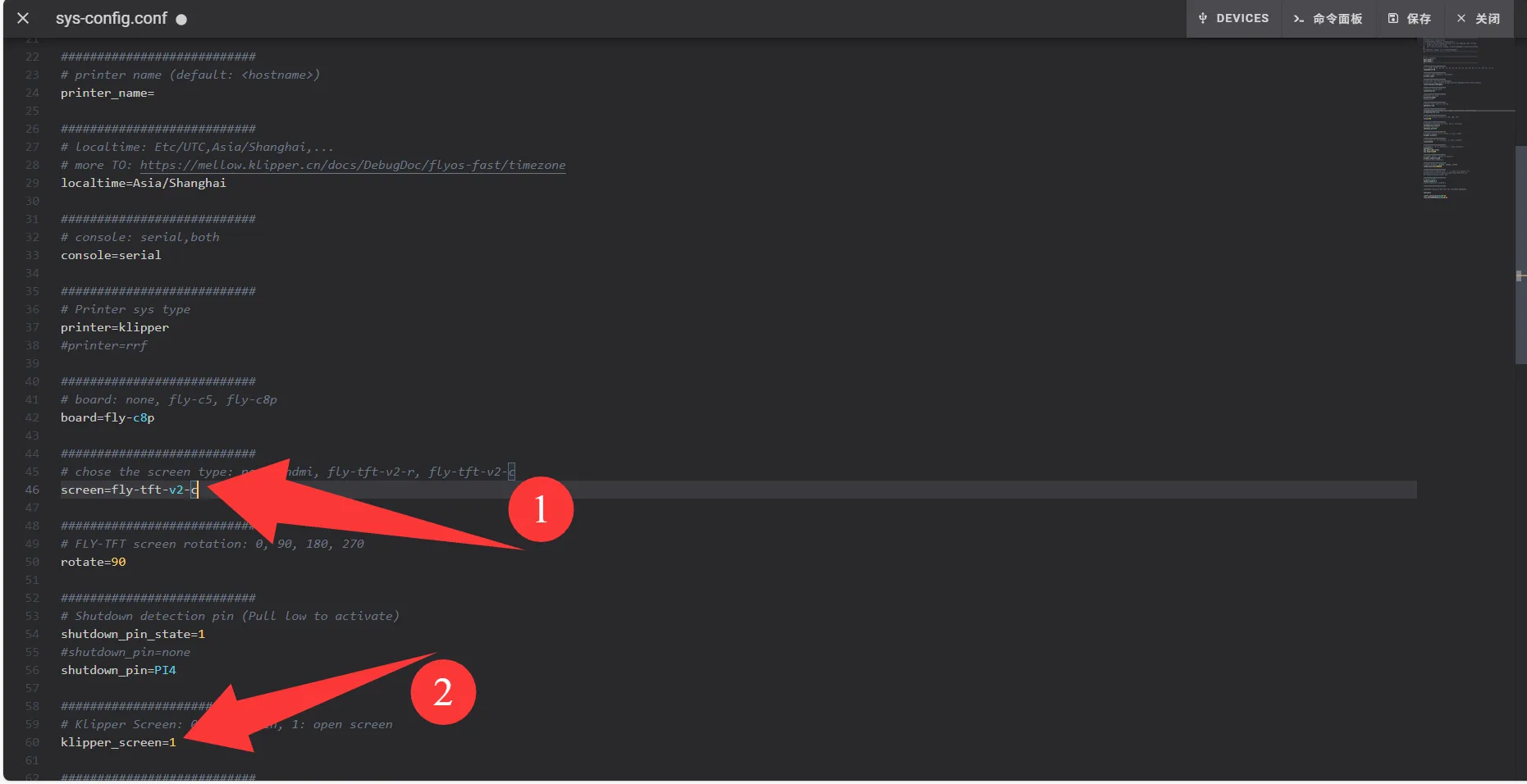

• Il faut modifier screen= en fly-tft-v2-c
• Il faut modifier klipper_screen=0 en klipper_screen=1
• Ci-dessous un exemple des modifications à effectuer

screen=fly-tft-v2-c

• et

klipper_screen=1

Configuration écran HDMI

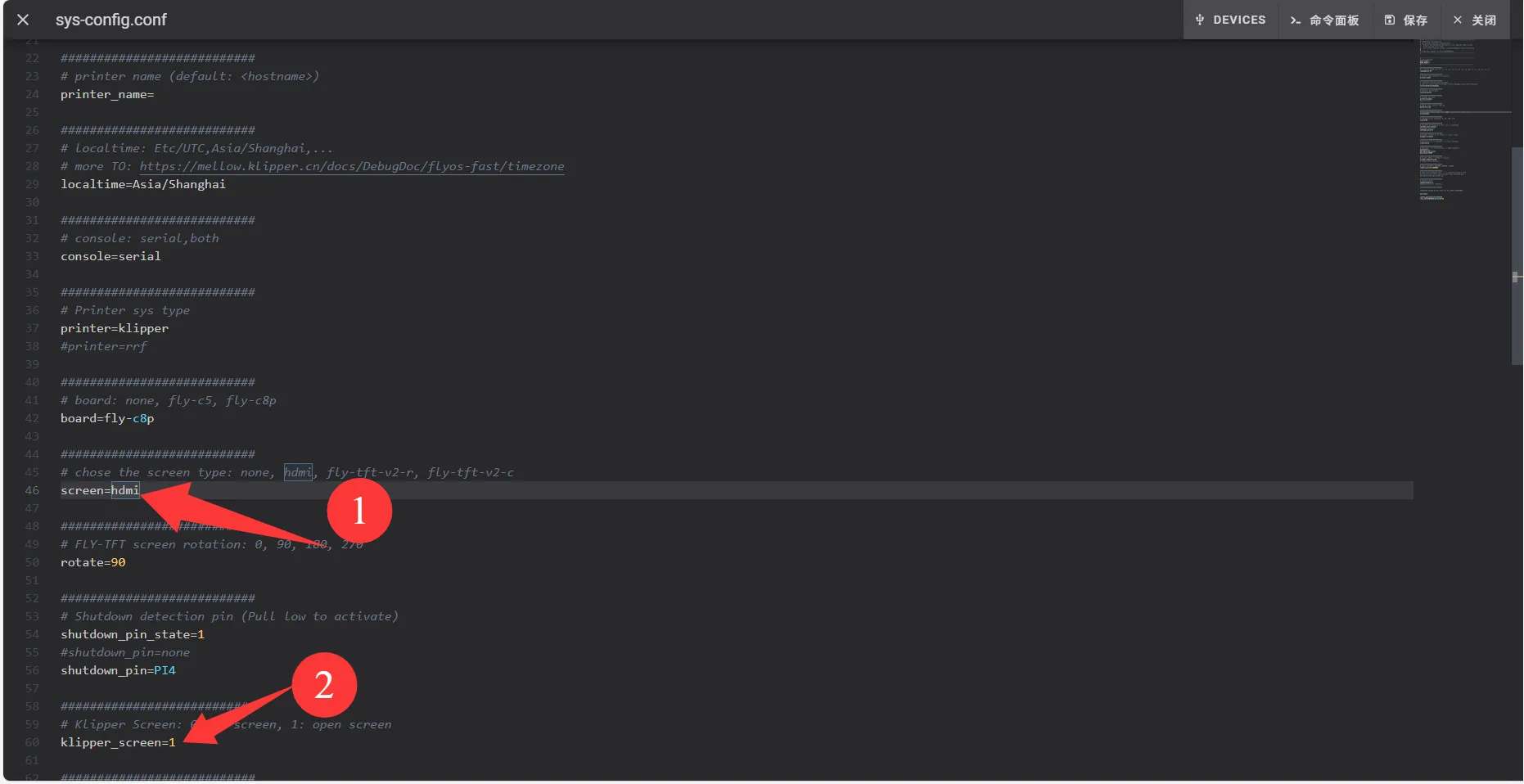

• Il faut modifier screen= en hdmi
• Il faut modifier klipper_screen=0 en klipper_screen=1
• Ci-dessous un exemple des modifications à effectuer

screen=hdmi

• et

klipper_screen=1

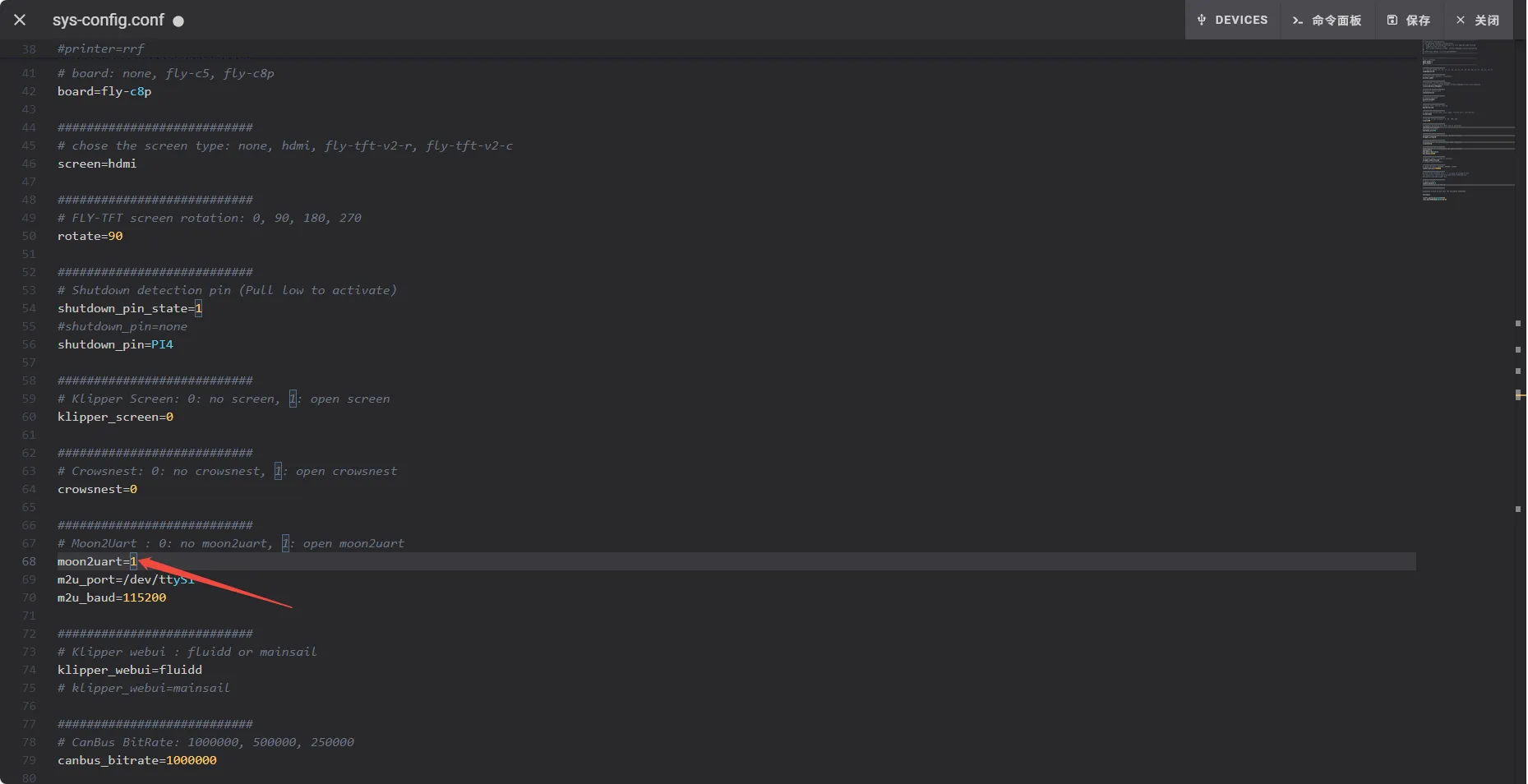

Configuration écran série

• Il faut modifier moon2uart de 0 à 1
• Il faut modifier klipper_screen=1 en klipper_screen=0
• Ci-dessous un exemple des modifications à effectuer

moon2uart=1
