Câblage et configuration de l'écran

Câblage de l'écran C5

À savoir

• Veuillez éteindre l'alimentation avant de connecter l'écran, afin d'éviter d'endommager l'écran.
• Lors du câblage de l'écran, veuillez prêter attention à l'orientation du câble FPC pour éviter d'endommager l'écran.

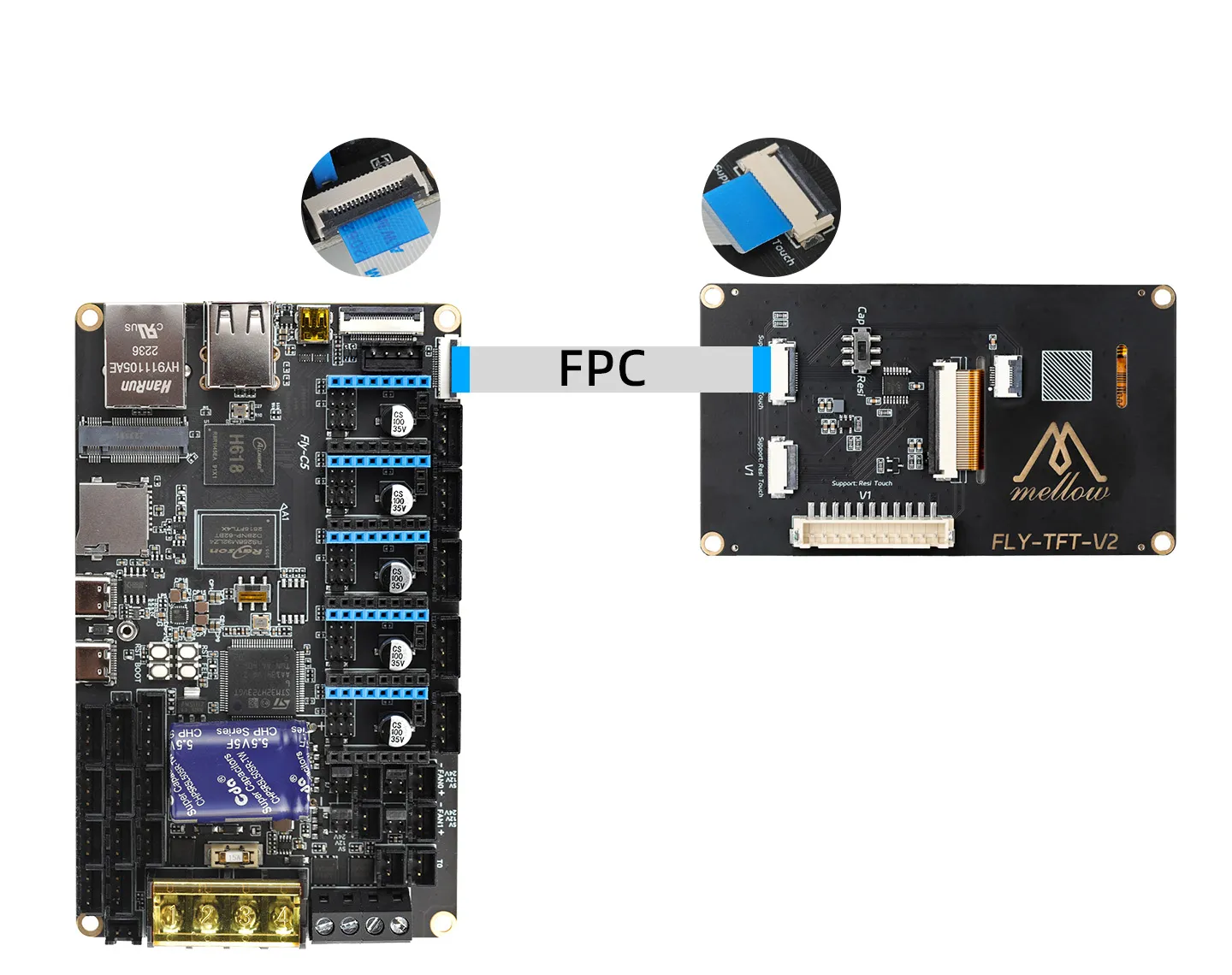

Câblage de l'écran TFT

Câblage et configuration de l'écran TFT

prompt

• Pour un écran résistif, veuillez positionner le commutateur sur Resi.
• Pour un écran capacitif, veuillez positionner le commutateur sur Cap.

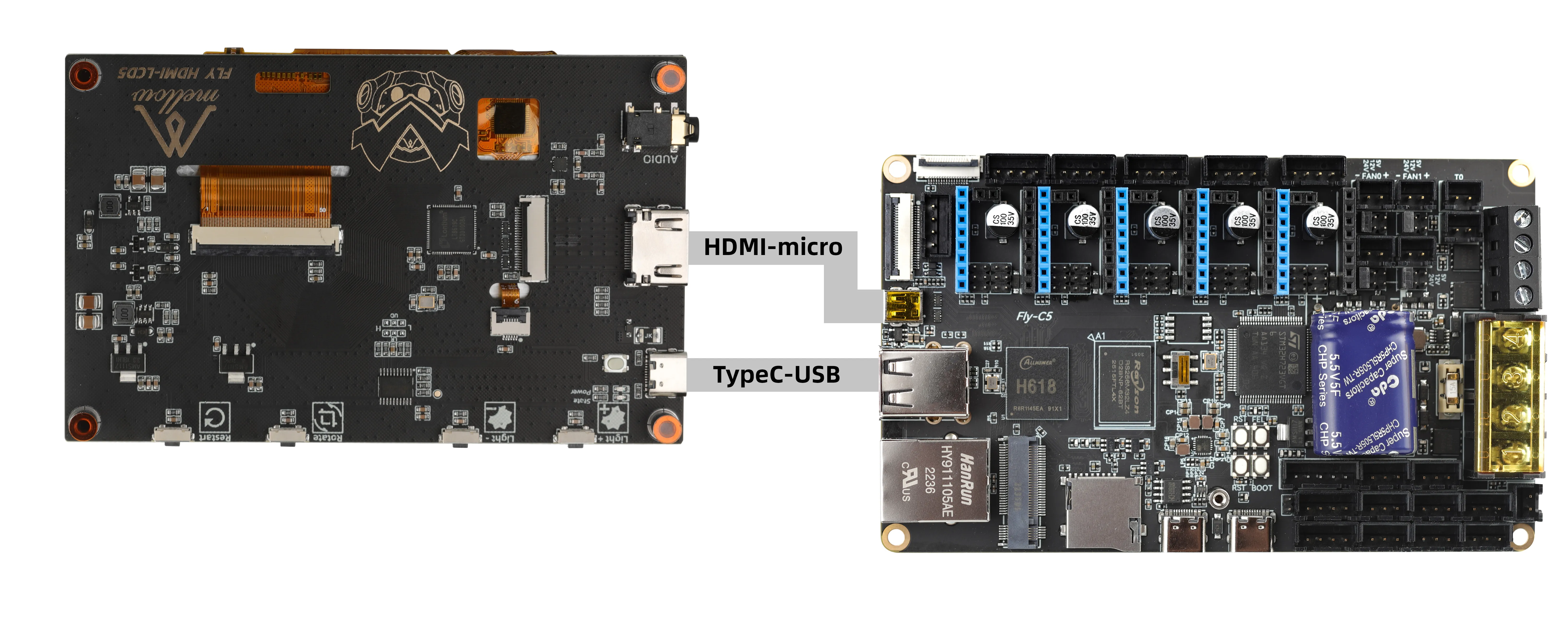

Câblage HDMI FPC

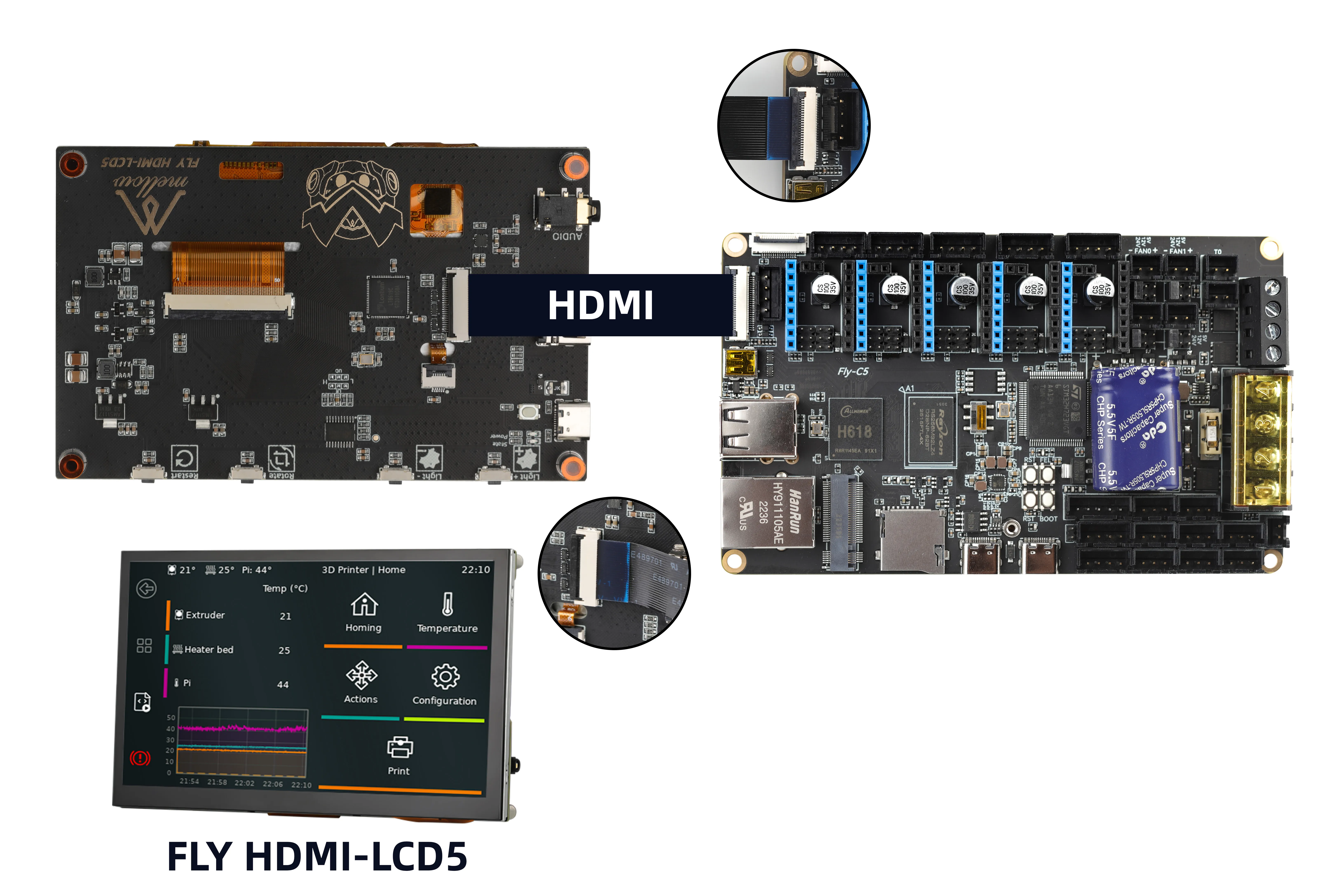

Câblage HDMI standard

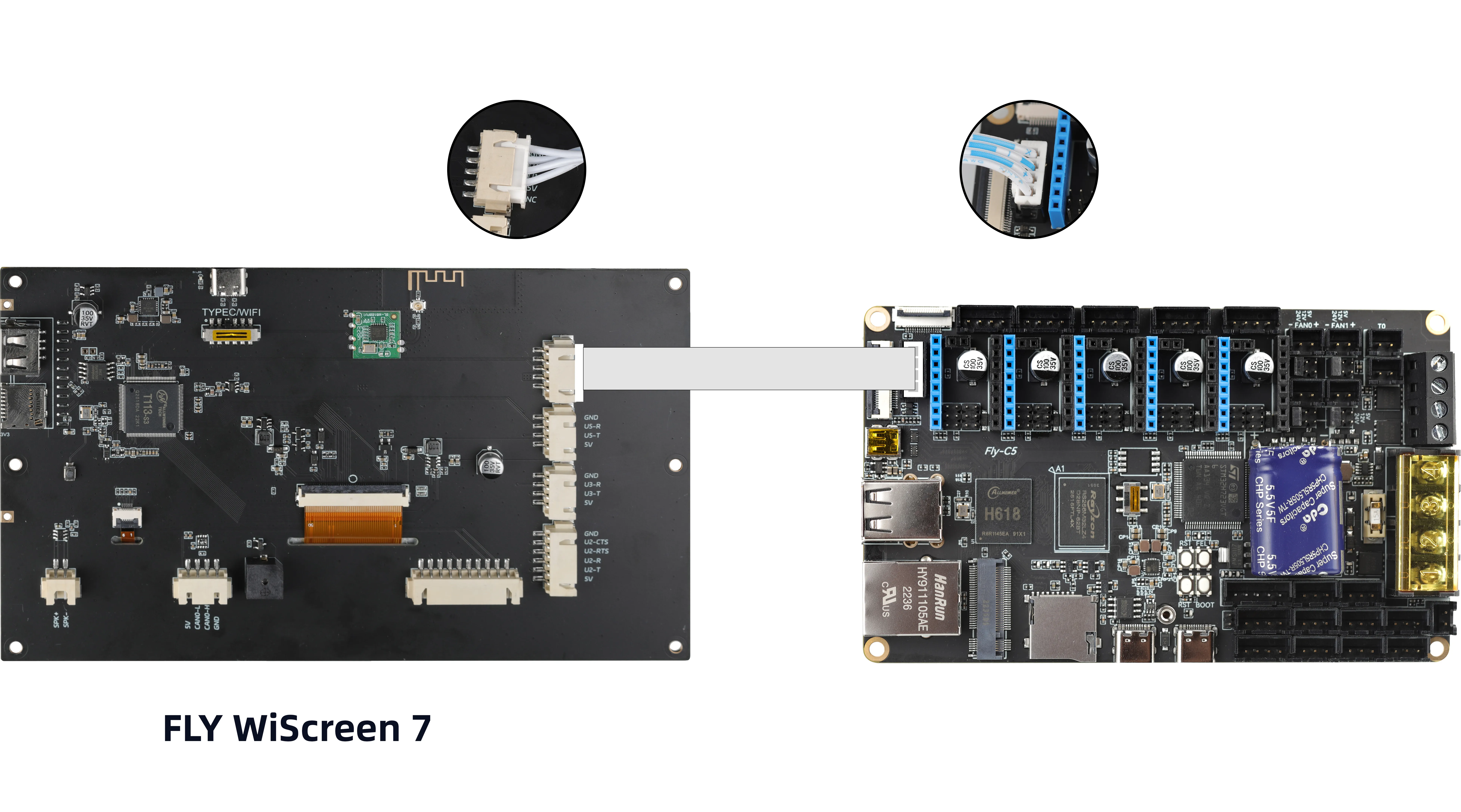

Méthode de câblage de l'écran série

• Câblage de l'écran

Avertissement important

Attention

• Utilisez de préférence les interfaces web mainsail ou fluidd pour modifier les paramètres de configuration.
• Veuillez ne pas activer la traduction automatique du navigateur, sinon le système risque de ne pas démarrer après la sauvegarde.
• Il est préférable de ne pas utiliser de caractères chinois ou de caractères spéciaux dans le fichier de configuration.
• Les modifications du fichier de configuration ne prendront effet qu'après le redémarrage du système.

dangereux

• Veuillez ne pas modifier le contenu situé sous la ligne ######### PLEASE DO NOT EDIT THE FOLLOWING ######### dans le fichier de configuration.

Comment modifier le fichier de configuration

Modifier le fichier de configuration après l'écriture du système

• Les paramètres qui ne doivent prendre effet que lors du premier démarrage doivent être modifiés dans le fichier config.txt du disque amovible FlyOS-Conf à l'aide d'un éditeur de texte approprié après l'écriture du système.

Modifier la configuration en ligne une fois le système démarré

• Si le paramètre est ordinaire, vous pouvez le modifier via l'interface web du système, puis redémarrer le système pour que la modification prenne effet.

  • Ouvrez l'adresse IP de l'appareil dans votre navigateur, par exemple : 192.168.1.2/

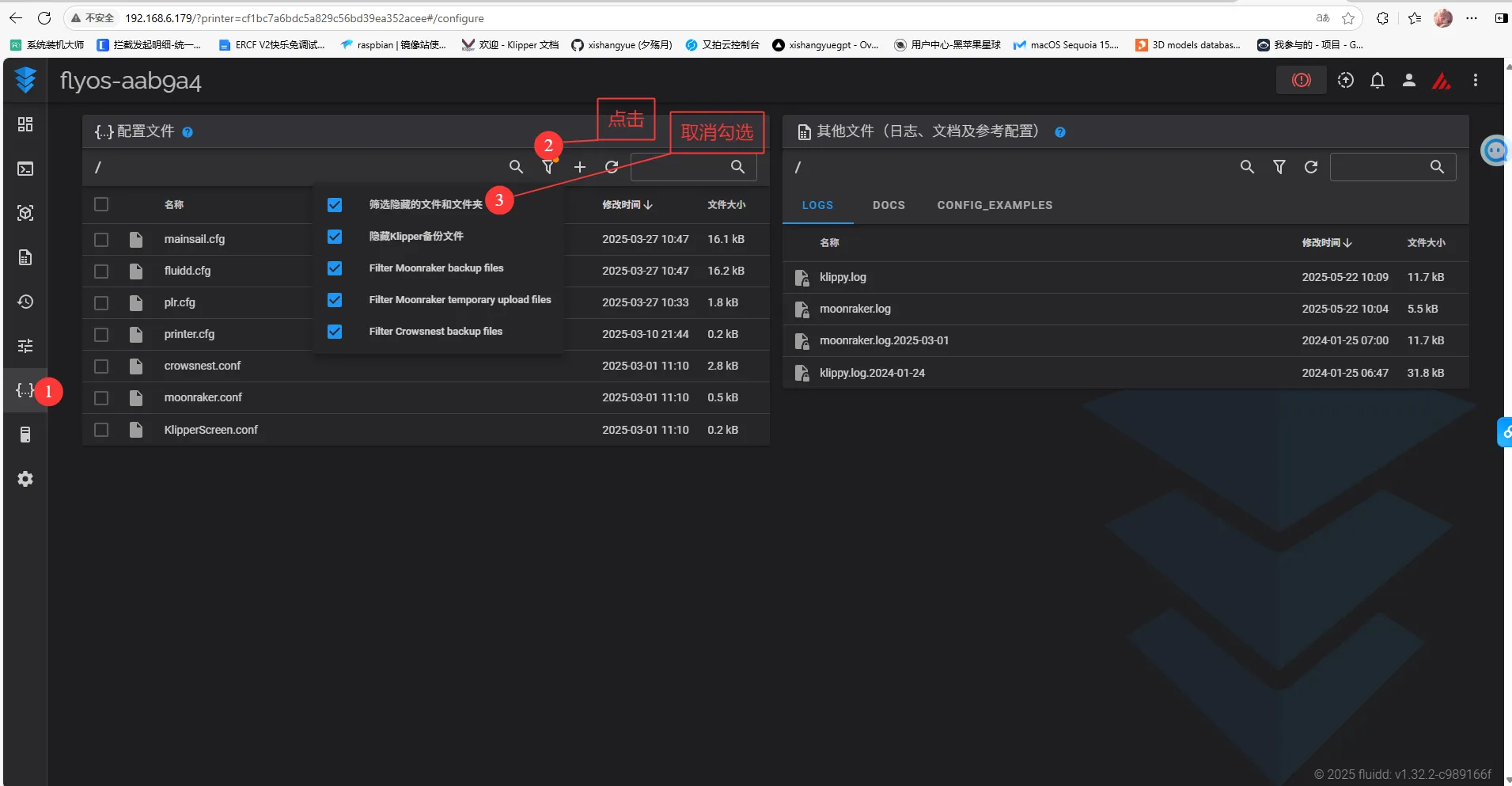

  • Dans fluidd, veuillez décocher comme indiqué à gauche de l'image : Ne pas afficher les fichiers et dossiers cachés.
  • Dans mainsail, veuillez cocher comme indiqué à droite de l'image : Afficher les fichiers cachés.

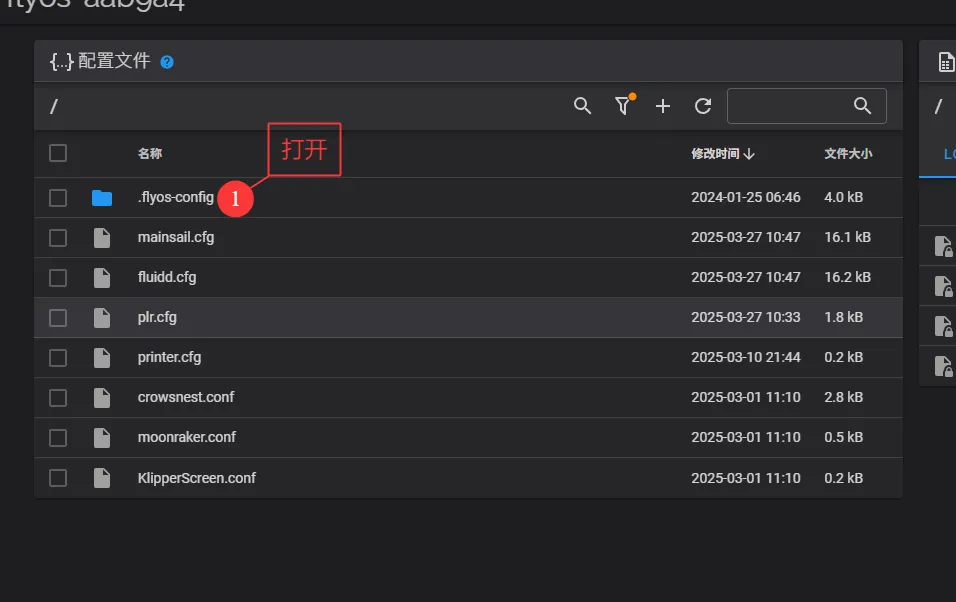

  • Vous pouvez maintenant voir le dossier .flyos-config. Entrez dans ce dossier, vous trouverez le fichier sys-config.conf.
  • Le fichier sys-config.conf est un lien symbolique vers le fichier config.txt du disque amovible FlyOS-Conf.

  • Ouvrez le fichier sys-config.conf, modifiez les paramètres nécessaires, puis cliquez sur Enregistrer -> Fermer, et redémarrez le système.

  • Remarque : Le format des paramètres dans le fichier sys-config.conf est key=value. Veuillez ne pas utiliser key: value.
  • Après avoir enregistré les modifications, redémarrez le système pour qu'elles prennent effet.

Configuration de l'écran

Configuration de l'écran résistif TFT

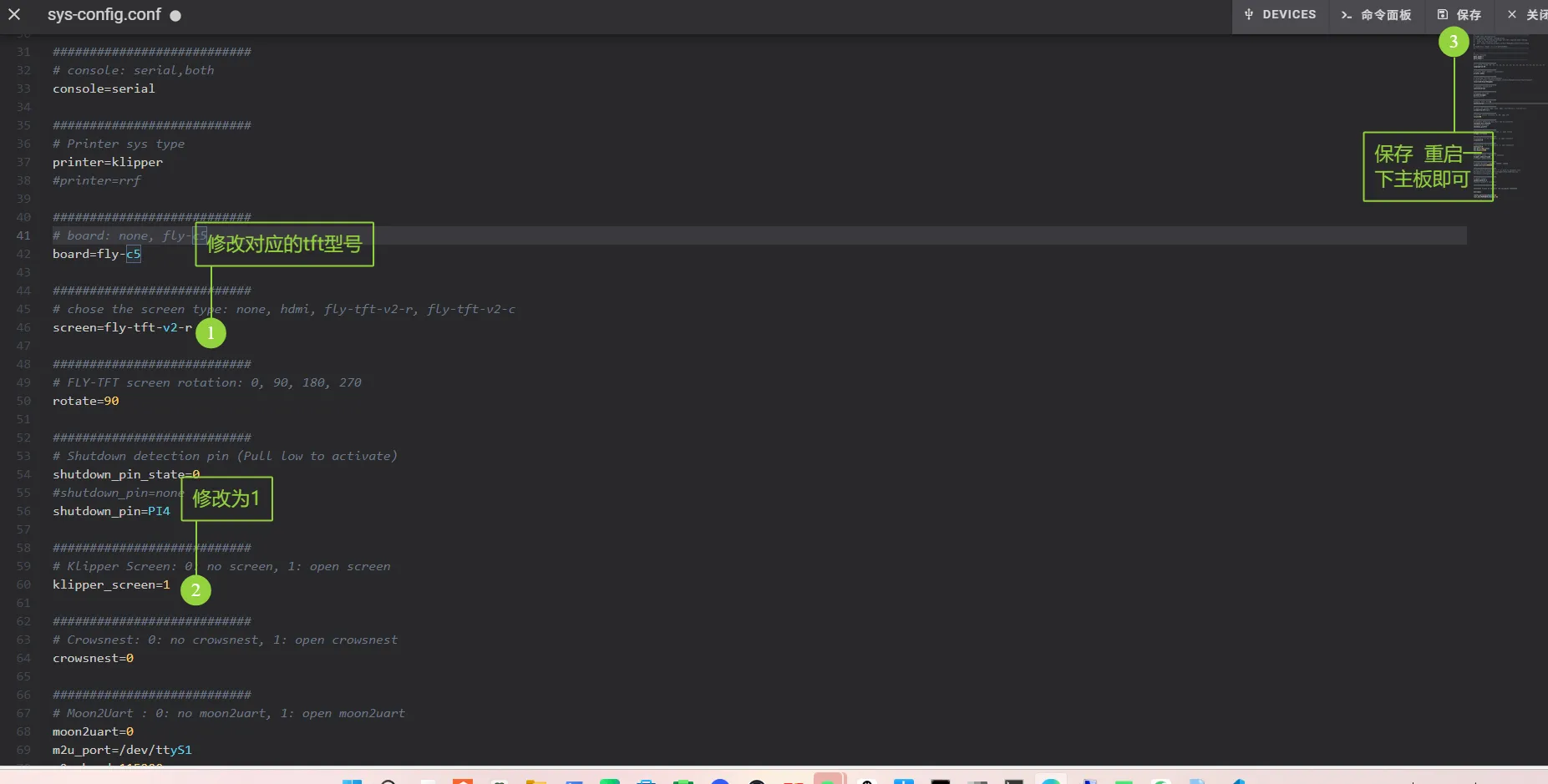

• Vous devez modifier screen= en fly-tft-v2-r
• Vous devez modifier klipper_screen=0 en klipper_screen=1
• Ci-dessous un exemple après modification

screen=fly-tft-v2-r

• Et

klipper_screen=1

Configuration de l'écran capacitif TFT

• Vous devez modifier screen= en fly-tft-v2-c
• Vous devez modifier klipper_screen=0 en klipper_screen=1
• Ci-dessous un exemple après modification

screen=fly-tft-v2-c

• Et

klipper_screen=1

Configuration de l'écran HDMI

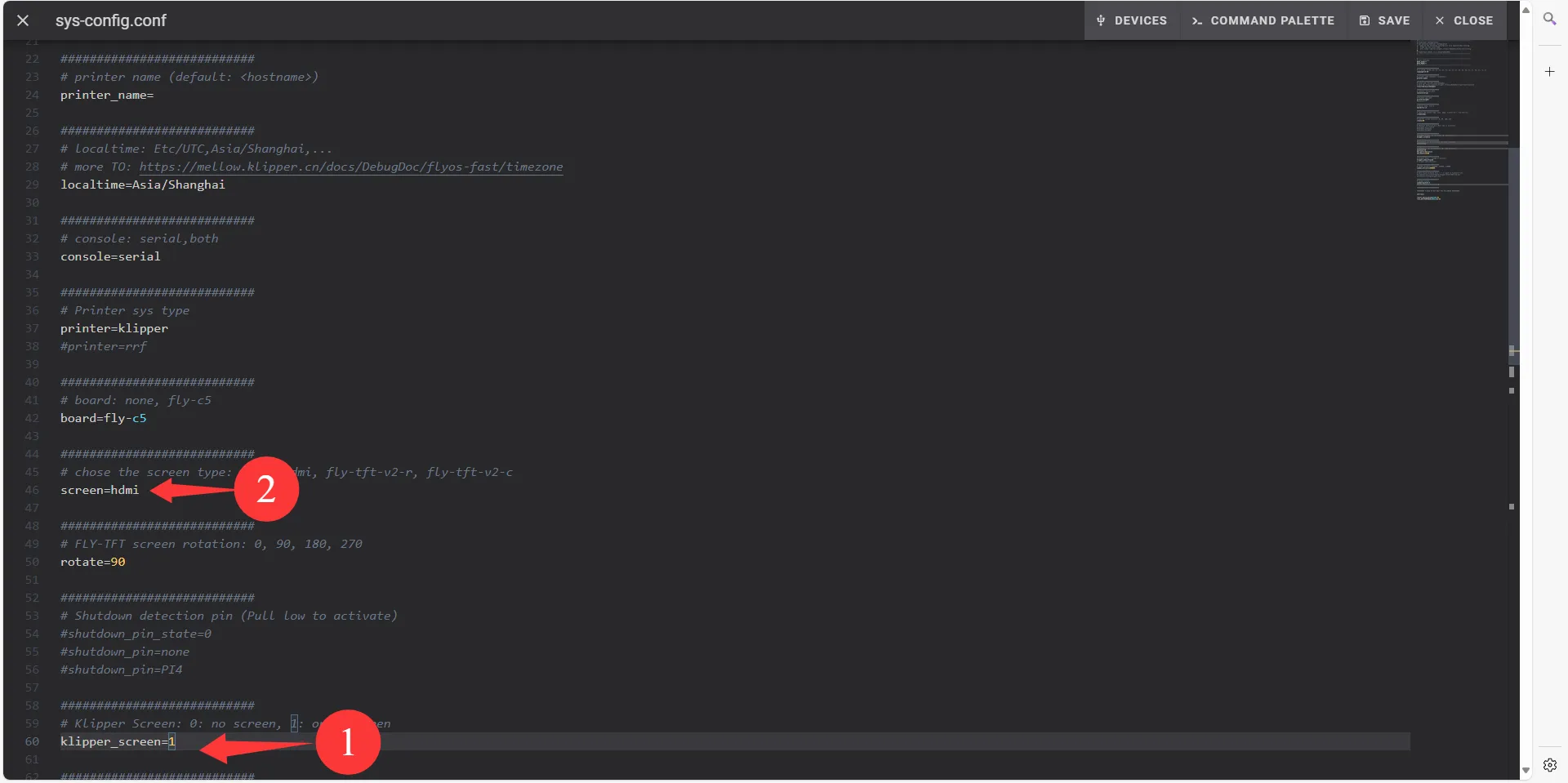

• Vous devez modifier screen= en hdmi
• Vous devez modifier klipper_screen=0 en klipper_screen=1
• Ci-dessous un exemple après modification

screen=hdmi

• Et

klipper_screen=1

Configuration de l'écran série

• Vous devez modifier moon2uart de 0 à 1
• Vous devez modifier klipper_screen=1 en klipper_screen=0
• Ci-dessous un exemple après modification

moon2uart=1
