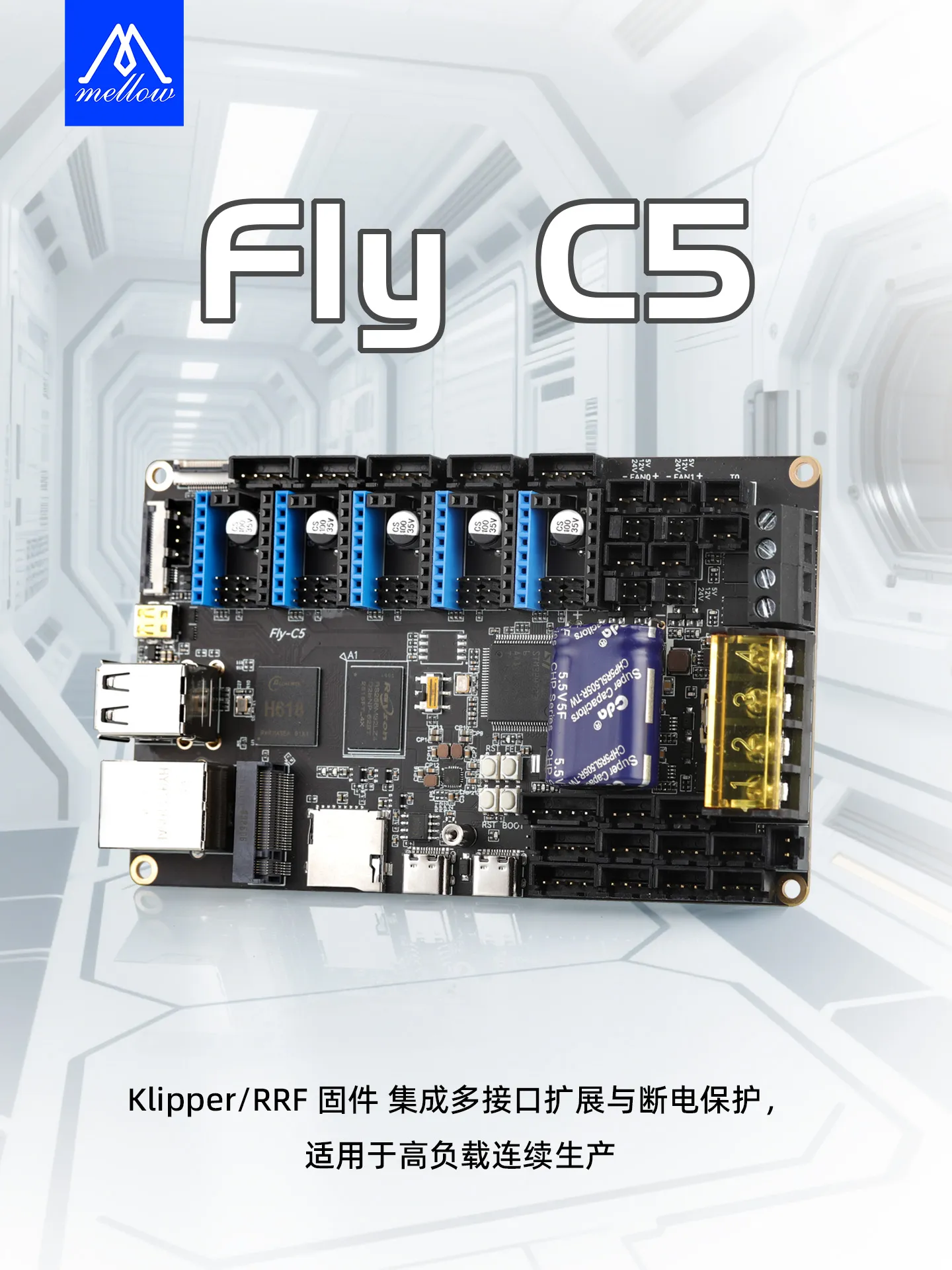

Présentation de la carte mère FLY-C5

Caractéristiques principales

• Puce STM32H723VGT6, ARM Cortex-M4 32 bits, 550 MHz
• Support des modes de fonctionnement SPI, UART et STEP/DIR des pilotes TMC
• Broche DIAG non utilisée pour les fins de course, permettant de réaliser un homing sans fin de course après configuration
• Ventilateurs pilotés supportant 24 V, 12 V, 5 V, sans module de réduction de tension supplémentaire nécessaire
• Support de l'arrêt automatique en cas de coupure de courant et de la reprise après coupure (activation par défaut de l'arrêt automatique)
• Firmware USB Klipper préinstallé en usine
• Gestion d'alimentation multiplexée, court-circuit sur les ports, fins de course ou pilotes n'affectant pas le fonctionnement du processeur hôte
• Interface 5 V RGB prévue
• Écrans TFT et HDMI supportant la connexion unique par câble
• Système préinstallé avec klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, plugin numpy de compensation de résonance, pas besoin de changer de source, facile à prendre en main (nécessite l'achat d'une carte TF ou d'un module M2WE)

Spécifications du produit

Processeur hôte

• CPU : Allwinner H618, 4 cœurs Cortex-A53 64 bits
• GPU : Arm Mali-G31
• RAM : 1 Go DDR4
• ROM : support jusqu'à 128 Go via carte SD
• Périphériques :
  • TFT x1
  • USB 2.0 x2
  • Micro HDMI x1
  • Port Ethernet (Eth) x1 (100 M)
  • FPC-HDMI x1
  • UART x1
• Interface : emplacement M.2 intégré pour extension WIFI, eMMC, etc. (protocole propriétaire, ne connectez pas d'appareil M.2 non compatible FLY)
• Support : écrans TFT et HDMI avec câblage unique via FPC
• Système préinstallé : klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, plugin numpy de compensation de résonance, pas besoin de changer de source, facile à prendre en main (nécessite l'achat d'une carte TF ou d'un module M2WE)

Processeur esclave

• MCU : STM32H723VGT6
• Firmware : KLIPPER/RRF/Marlin
• Alimentation : supporte une alimentation continue 12-24 V, sans module de réduction de tension nécessaire
• Courant maximal de sortie du port de lit chauffant : 15 A
• Courant maximal de sortie du port de chauffage : 6 A
• Courant maximal de sortie du port ventilateur : 1 A
• Mode de fonctionnement des pilotes : SPI, UART, STEP/DIR
• Pilotes supportés : TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988, etc.
• Interfaces d'extension : BLTouch (Servos, Probe), RGB x1, UART x1, CAN x1
• Ventilateurs : 4 ventilateurs numériques 2 fils (supportant 24 V, 12 V, 5 V, sélectionnables)
• Capteurs de température : 3 capteurs NTC 100 K
• Structures supportées : Cartesian, Delta, Kossel, Ultimaker, CoreXY, etc.

Remarques importantes

Ports de sortie	Courant maximal sous 24 V	Courant maximal sous 12 V
Port du lit chauffant	15 A	7,5 A
Port de chauffage	6 A	3 A
Port du ventilateur	1 A	0,5 A
