Présentation

Tampon LLL PLUS

Le tampon LLL PLUS est un dispositif d'accumulation de filaments conçu par la société Mellow pour les imprimantes 3D, conçu pour améliorer la stabilité et la qualité de l'impression 3D. Ce produit utilise des matériaux de haute qualité et un design avancé, possédant des caractéristiques telles que la résistance à l'usure et la résistance à haute température, adaptées à tous types d'imprimantes 3D.

Utilisation du tampon LLL PLUS

Le tampon de filaments LLL PLUS est un appareil spécialement conçu pour le chargement à distance des filaments des imprimantes 3D, visant à simplifier les opérations de chargement et de déchargement des filaments. Ce tampon dispose de deux boutons, utilisés respectivement pour l'alimentation et le retrait, permettant à l'utilisateur d'effectuer des opérations électriques d'alimentation et de retrait.

Fonction tampon :

Lorsque l'extrudeur de l'imprimante 3D alimente le filament, si le support à distance du filament est tiré, le tampon détectera cette action et délivrera automatiquement un segment de filament vers la buse chaude. À chaque tirage, le tampon répète cette opération d'alimentation. Cela permet efficacement de réduire la traction exercée par l'extrudeur sur le filament, en maintenant une poussée stable, améliorant ainsi la stabilité de la qualité d'impression.

Fonction de détection de rupture de filament :

Le tampon intègre un détecteur de rupture de filament. Lorsque le tampon détecte qu'il n'y a plus de filament à l'intérieur, il envoie un signal à l'imprimante 3D pour interrompre l'impression. Pour utiliser cette fonction, il faut connecter la broche de signal et modifier la configuration de l'imprimante 3D. En revanche, la fonction tampon peut être utilisée directement sans modification de configuration. Grâce à ces fonctionnalités, le tampon de filaments LLL améliore non seulement la simplicité d'utilisation des filaments, mais aussi la stabilité du processus d'impression 3D et la qualité d'impression.

• Veuillez noter que l'utilisation des fonctions nécessite l'insertion du filament, sinon seul le contrôle du moteur par les boutons est possible.

Remarques importantes

• Avant l'utilisation, veuillez vous assurer que le tampon est correctement connecté à l'imprimante 3D et que le filament est correctement chargé, sinon le dispositif ne fonctionnera pas correctement.
• Les opérations d'alimentation et de retrait du tampon peuvent être contrôlées via les boutons, l'utilisateur peut agir en fonction de ses besoins.
• Si vous souhaitez utiliser la fonction de détection de rupture de filament, vous devez connecter la broche de signal et modifier la configuration de l'imprimante 3D.
• Si vous n'utilisez que la fonction tampon, il suffit de connecter une alimentation de 12 V à 24 V.

Description des boutons

• Version du firmware : V1.0.3
  • Ajout des fonctionnalités suivantes à partir des fonctions existantes :
  • Un simple appui sur le bouton d'avance active un niveau haut sur PA2 pendant 3 secondes.
  • Un simple appui sur le bouton de recul active un niveau bas sur PA3 pendant 3 secondes.
  • Un double appui sur n'importe quel bouton arrête le tampon ; le redémarrage se fait par un rechargement, un appui simple ou un appui long sur n'importe quel bouton.

Réglages recommandés

[filament_switch_sensor 断料检测]
pause_on_runout: true
switch_pin: ^
runout_gcode:
        PAUSE
        M118 缺料
insert_gcode:
        M118 上料


#[gcode_button 进料]
#pin:^! # Remplacer par la broche utilisée (broche reliée à l'alimentation)
#press_gcode:
#    _feed

#[gcode_button 退料]
#pin:^! # Remplacer par la broche utilisée (broche reliée au retrait)
#press_gcode:
#    _Material_return

[gcode_macro _feed]
description: feed
variable_clean_temp: 210       ; Température d'extrusion (℃)
gcode:
    RESPOND TYPE=echo MSG="La tête chaude va monter à {clean_temp}°C"
    M109 S{clean_temp} ; Définir la température d'extrusion
    M83 ; Mode d'extrusion relatif
    G92 E0 ; Réinitialiser la position d'extrusion
    G1 E50 F600 ; Distance d'extrusion
    RESPOND TYPE=echo MSG="Extrusion terminée"

[gcode_macro _Material_return]
description: Material return
variable_clean_temp: 210       ; Température d'extrusion (℃)
variable_cool_temp: 0        ; Température finale (℃)
gcode:
    RESPOND TYPE=echo MSG="La tête chaude va monter à {clean_temp}°C"
    M109 S{clean_temp} ; Définir la température d'extrusion
    M83 ; Mode d'extrusion relatif
    G92 E0 ; Réinitialiser la position d'extrusion
    G1 E-50 F600 ; Distance d'extrusion
    M109 S{cool_temp}
    RESPOND TYPE=echo MSG="La tête chaude va s'éteindre"
    RESPOND TYPE=echo MSG="Extrusion terminée"

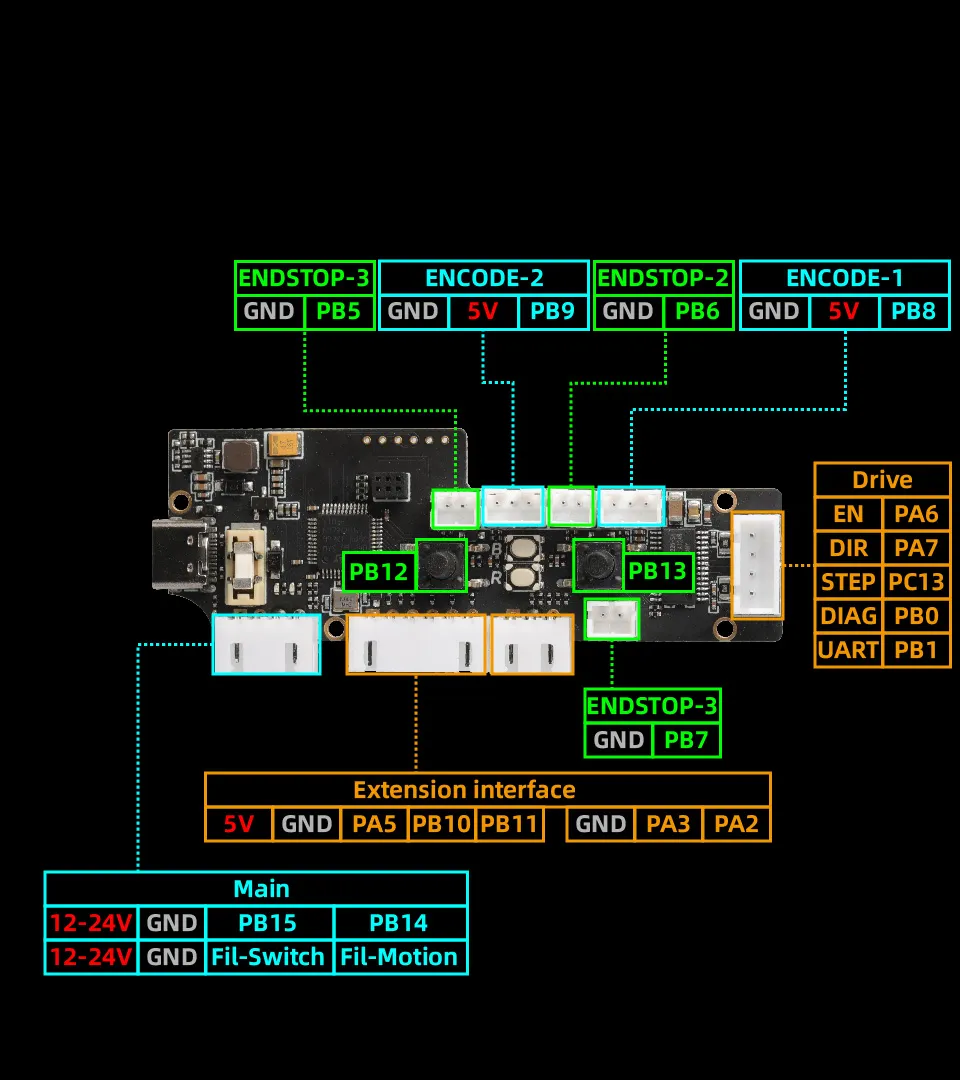

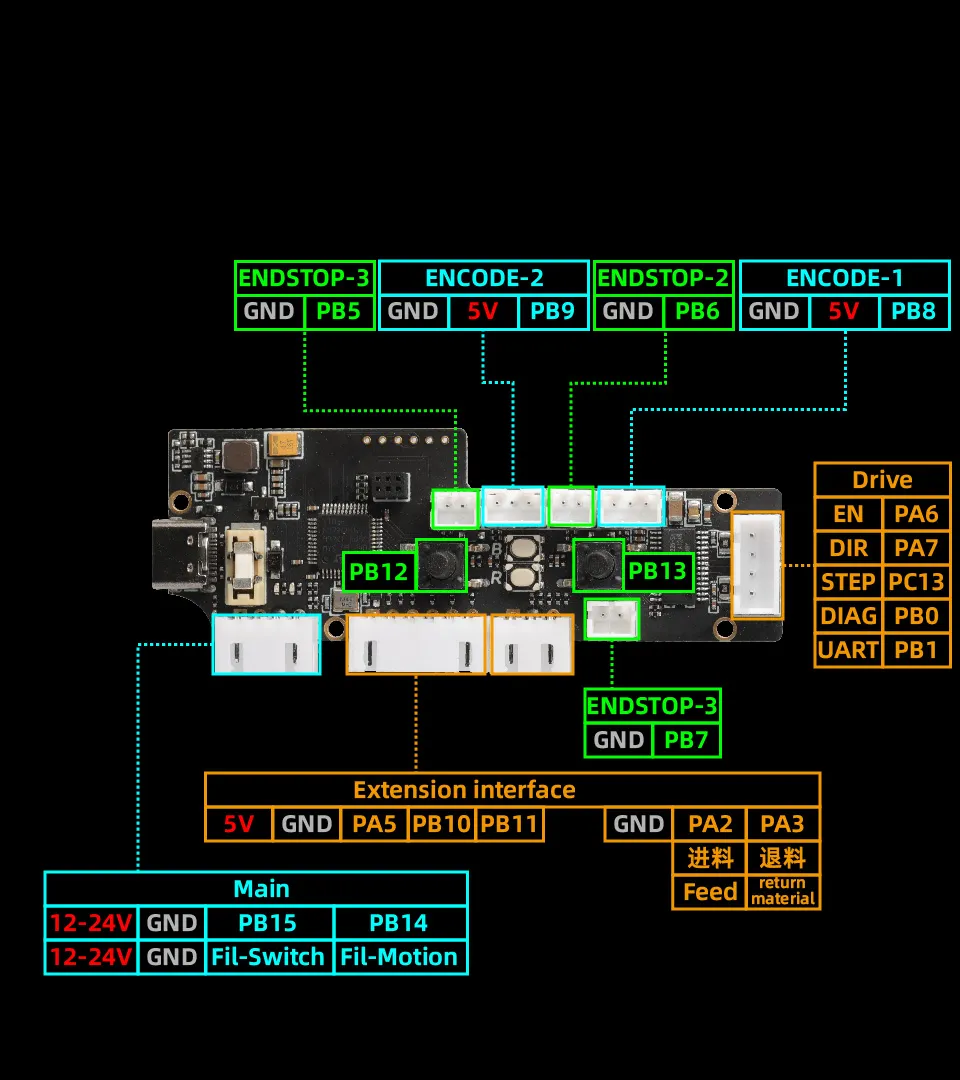

Schéma de câblage

Vidéo d'installation

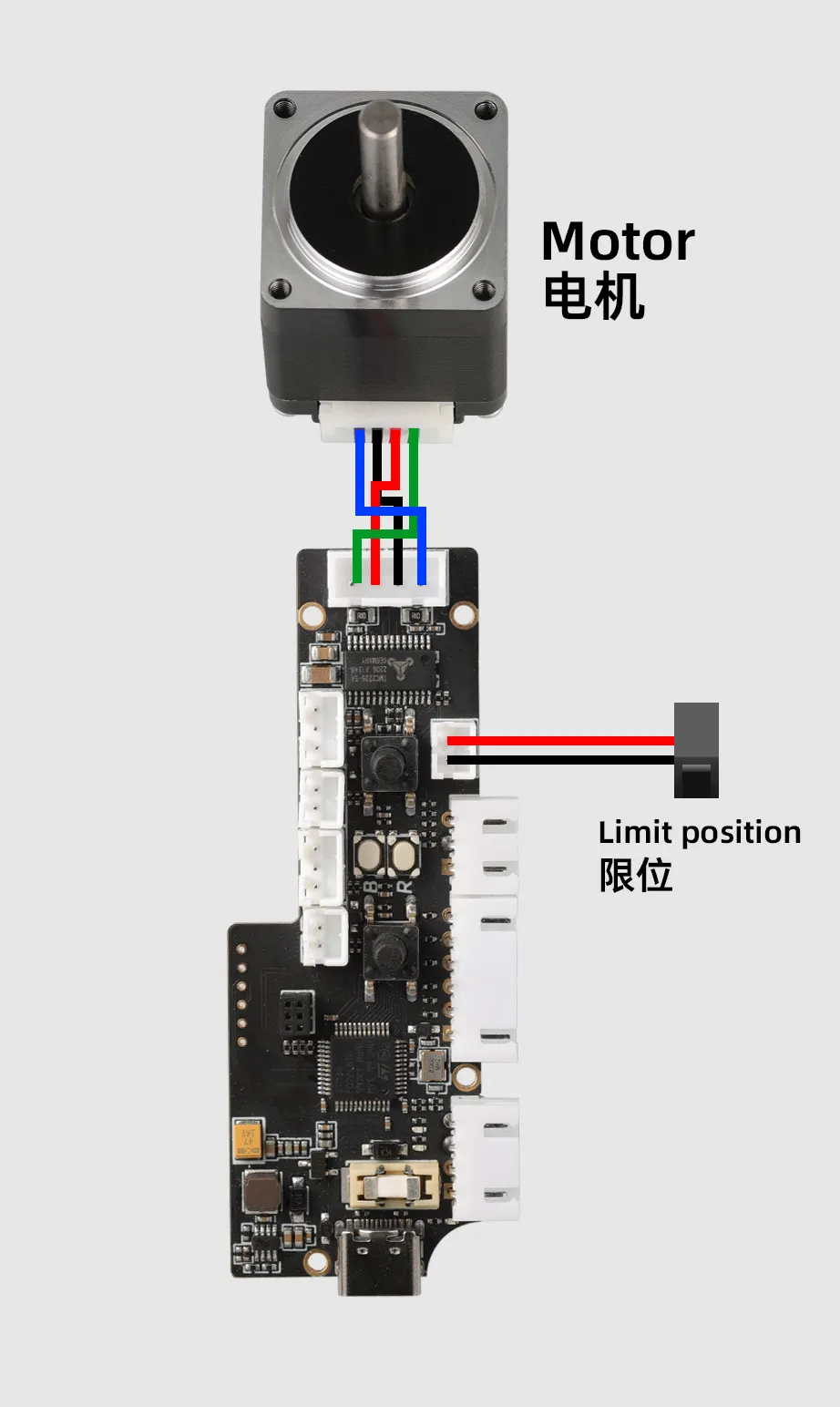

Schéma d'installation
