屏幕接线与配置
屏幕接线

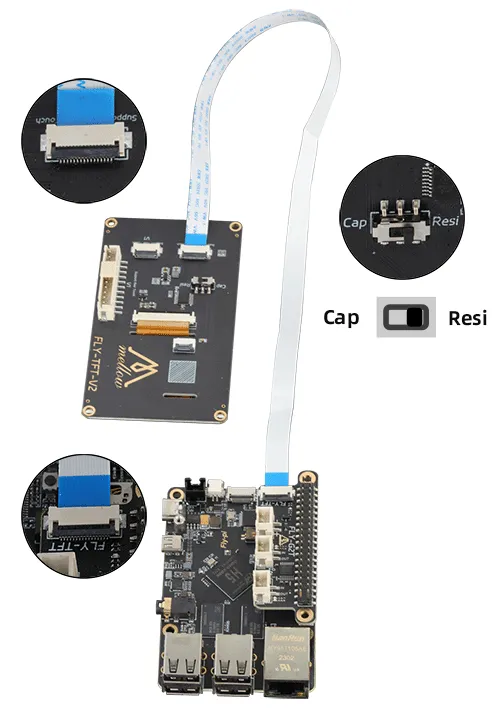

- TFT电阻屏接线

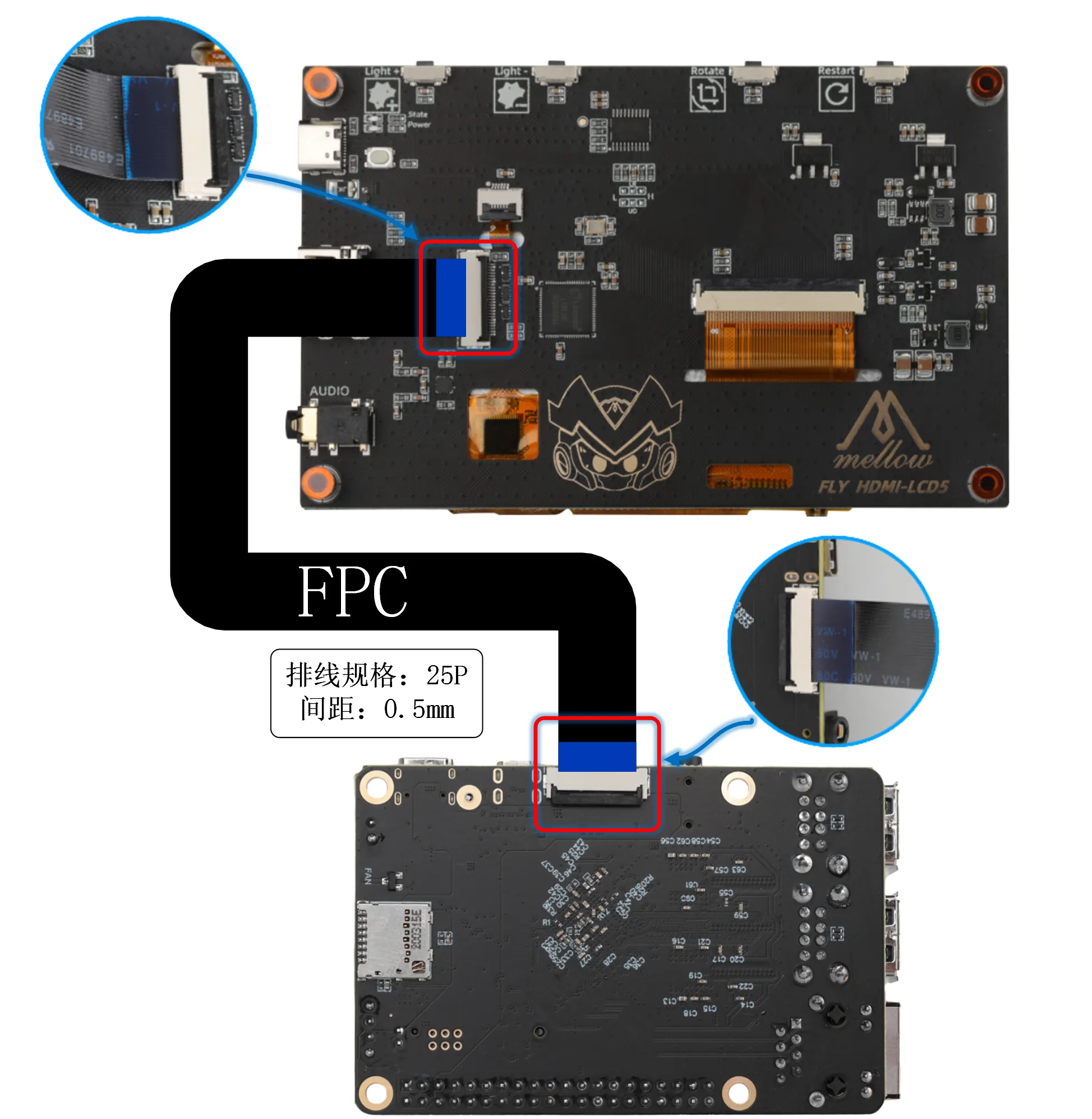

- TFT V2使用G2T屏幕接线

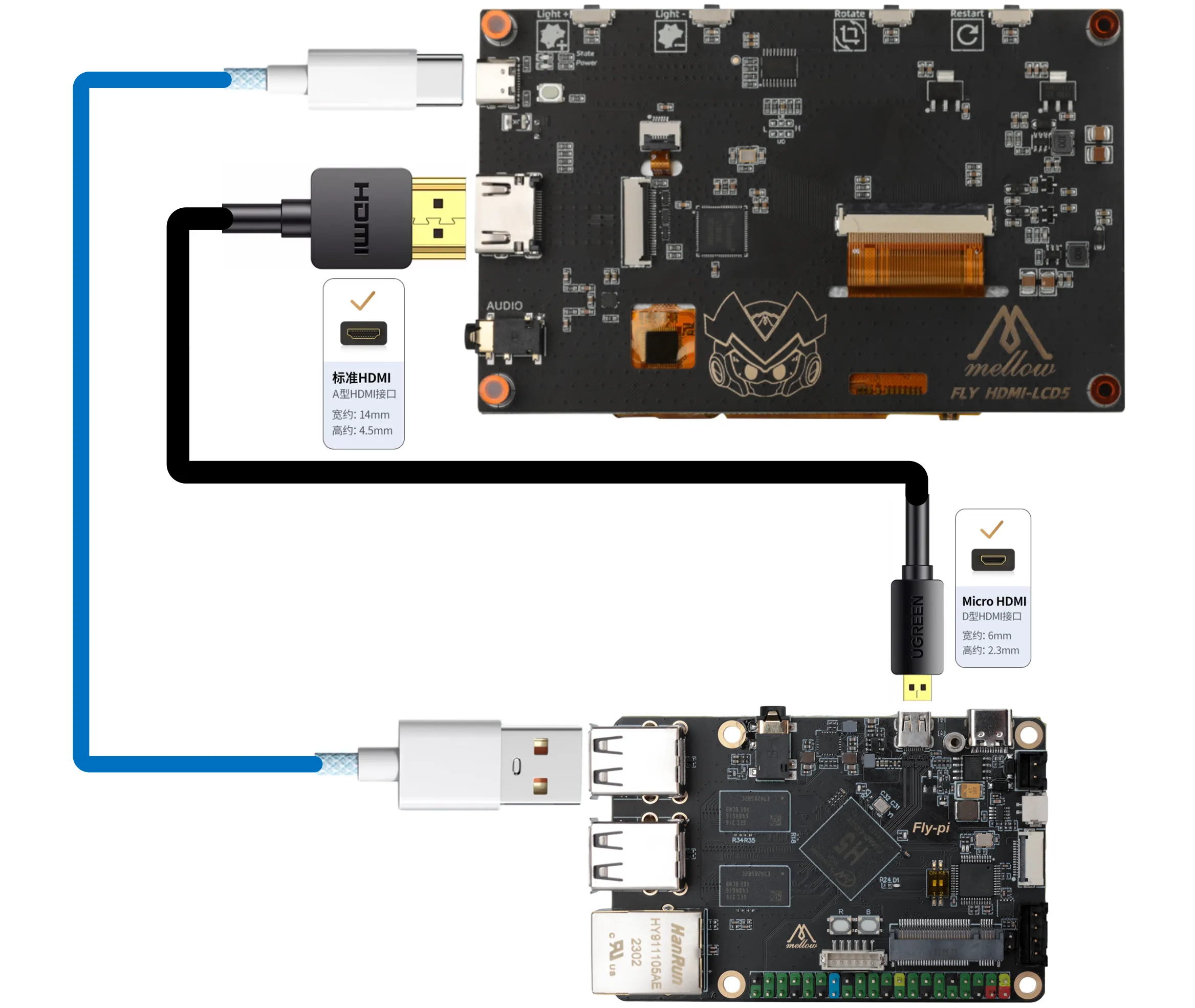

- HDMI接线
屏幕配置
- FLYOS-FAST系统-屏幕配置
- FLYOS-Armbian系统-屏幕配置
FLYOS-FAST系统-屏幕配置
-
在浏览器打开设备ip地址，例如：
http://192.168.6.110/fluidd按下图所示:取消勾选->筛选隐藏的文件和文件夹。
mainsail按下图所示:勾选->显示隐藏文件。
-
此时可以看到
.flyos-config文件夹，进入这个文件夹会有sys-config.conf文件。

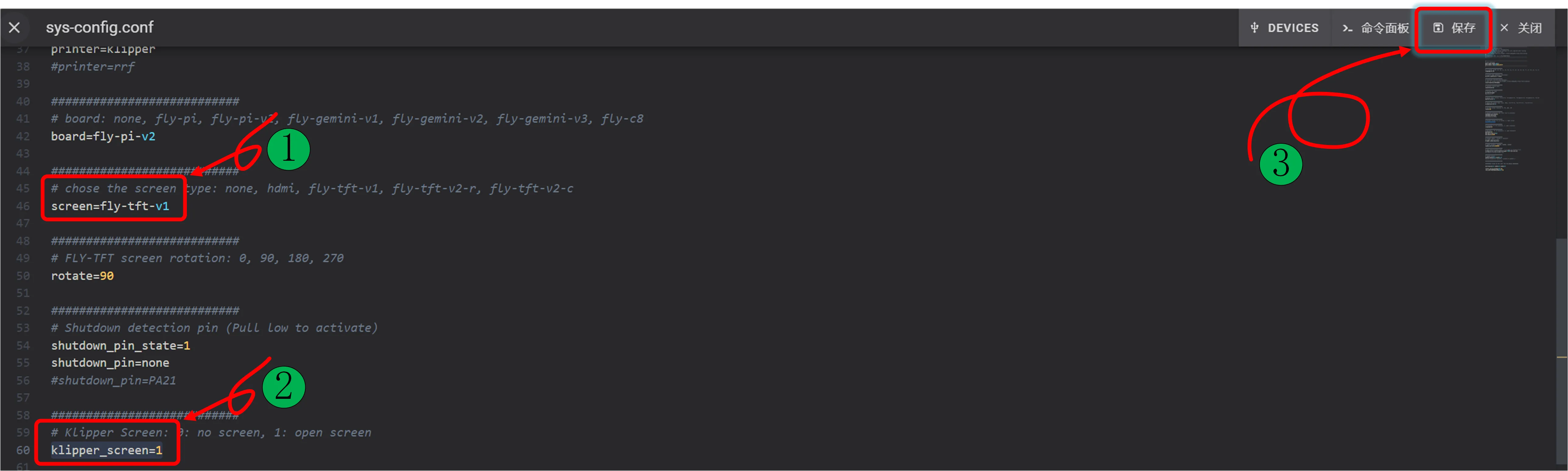

- 打开
sys-config.conf文件，将需要修改的配置项修改后保存->关闭即可。
注意
HDMI屏配置为：hdmi请注意=后面不能有空格！！！电阻屏配置为：fly-tft-v1请注意=后面不能有空格！！！，请确认屏幕背面拨码拨到Resi电容屏配置为：fly-tft-v2-c请注意=后面不能有空格！！！，请确认屏幕背面拨码拨到Capklipper_screen配置为：1请注意=后面不能有空格！！！- 注意：
sys-config.conf文件中配置项的格式为key=value，禁止私自修改格式！！！否则配置不会生效！！！
- 修改保存后，
重启系统即可生效。
FLYOS-Armbian系统-屏幕配置
信息
- 在上位机连接WiFi，并获取上位机的IP后，在浏览器中输入
IP+:9999便可访问FLY TOOLS，进行屏幕相关的配置 - 例如你上位机的ip地址是
192.168.6.110，那么你需要在浏览器中输入192.168.6.110:9999

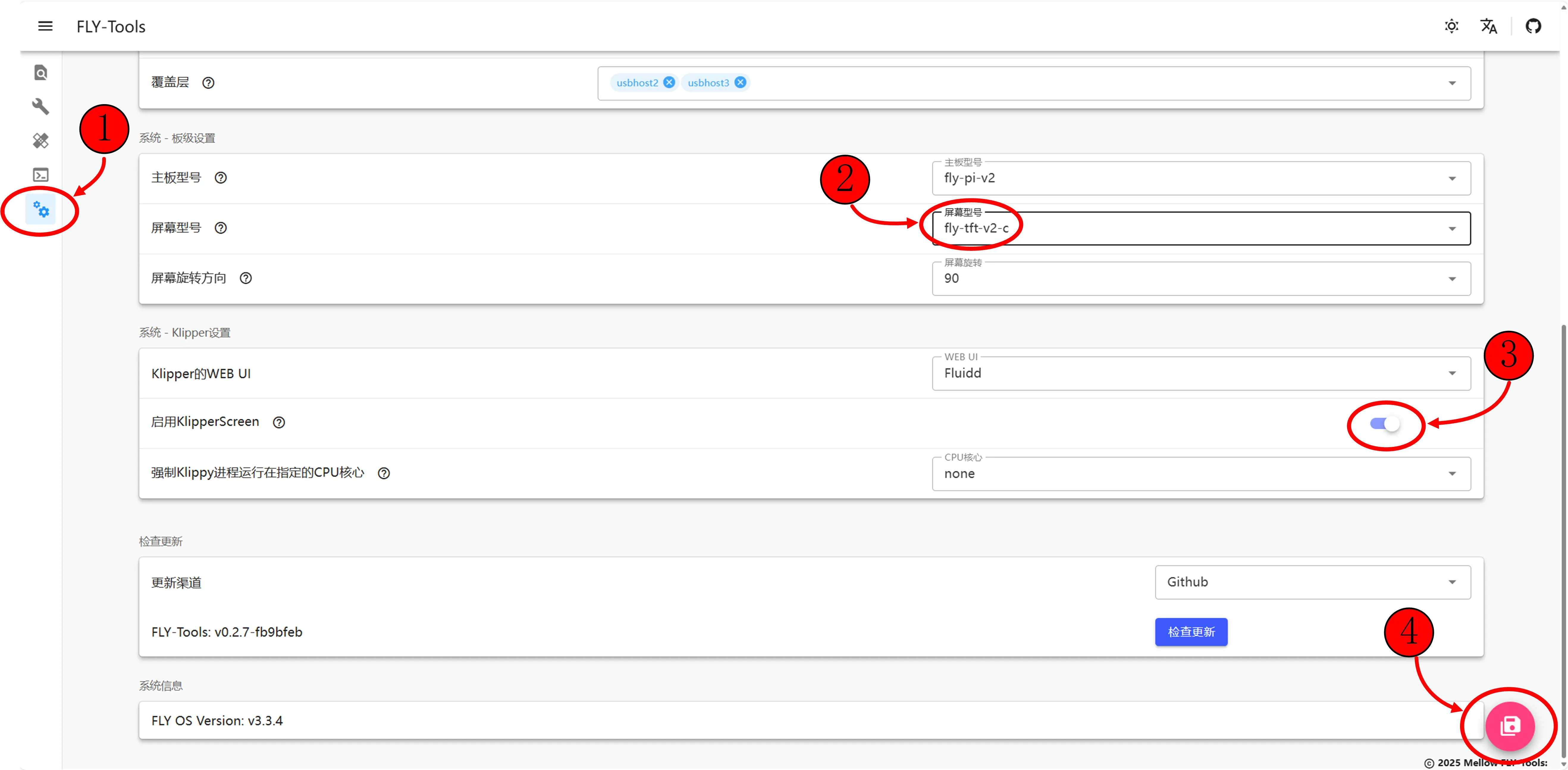

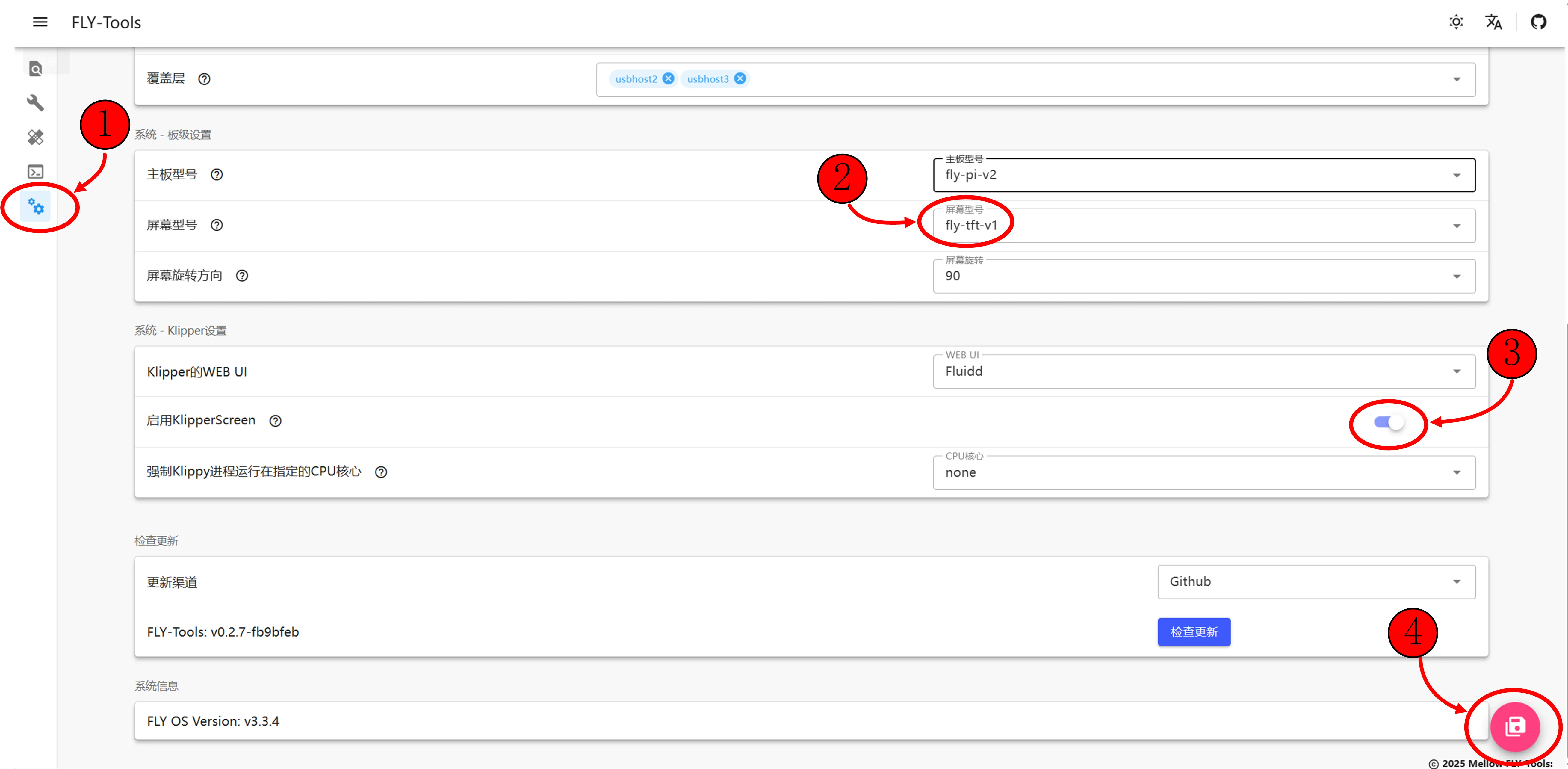

- 打开FLY TOOLS，按照下图所示步骤，
开启Klipper Screen，选择屏幕型号，点击右下角粉色按钮保存配置后，重启上位机即可生效！
注意
电阻屏选择：fly-tft-v1，请确认屏幕背面拨码拨到Resi电容屏选择：fly-tft-v2-c，请确认屏幕背面拨码拨到Cap
 |
 |
 |
- 保存配置后，重启上位机，即可生效！
