屏幕接线与配置

屏幕接线

TFT电阻屏接线

TFT电阻屏接线

提示

• TFT屏幕的包装中会附赠两根FPC排线,一根是14P的（窄的）,另一根是16P的（宽的）
• lite2请务必使用14P的（窄的）！！！

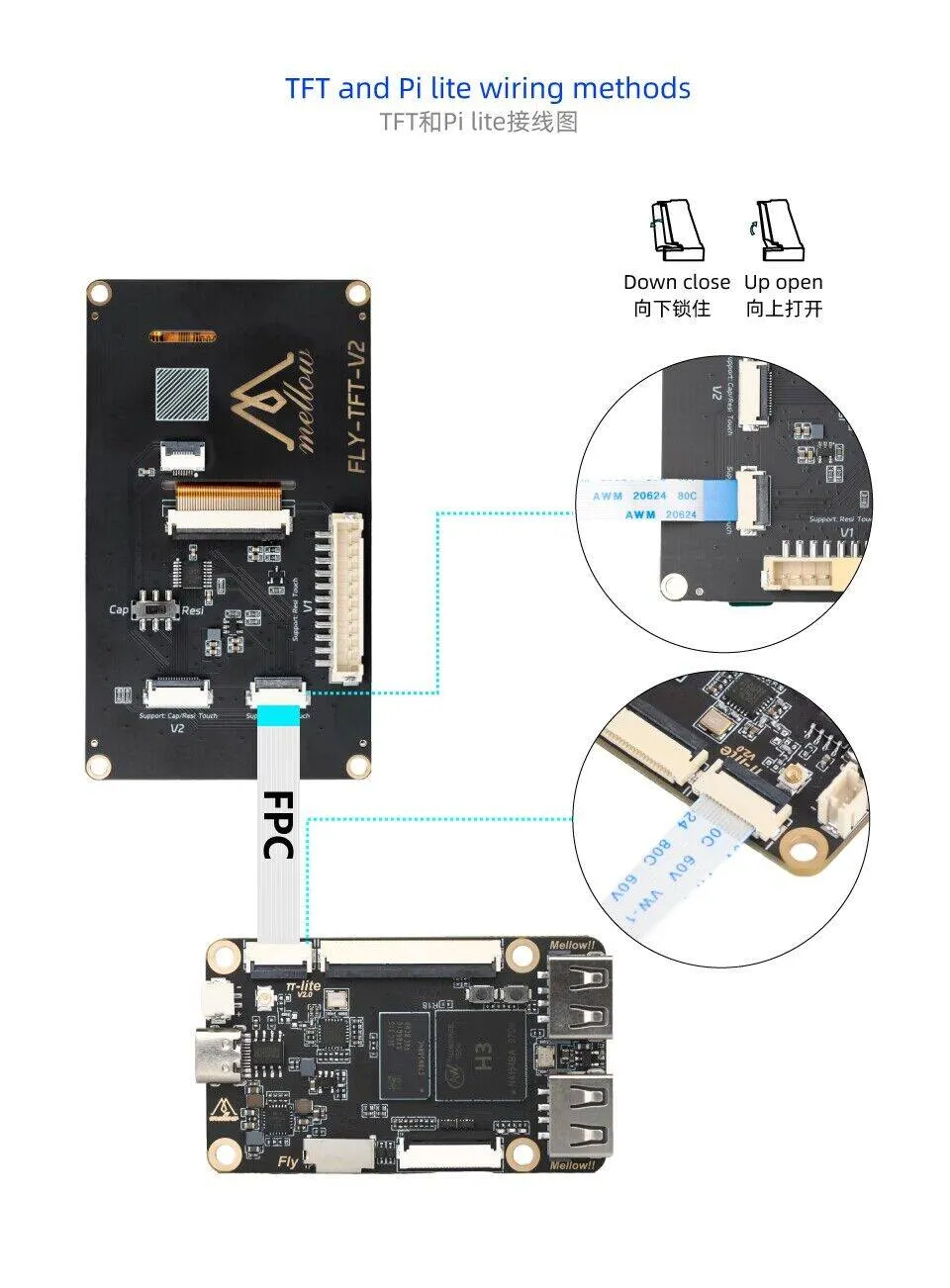

TFT-V2电阻屏接线

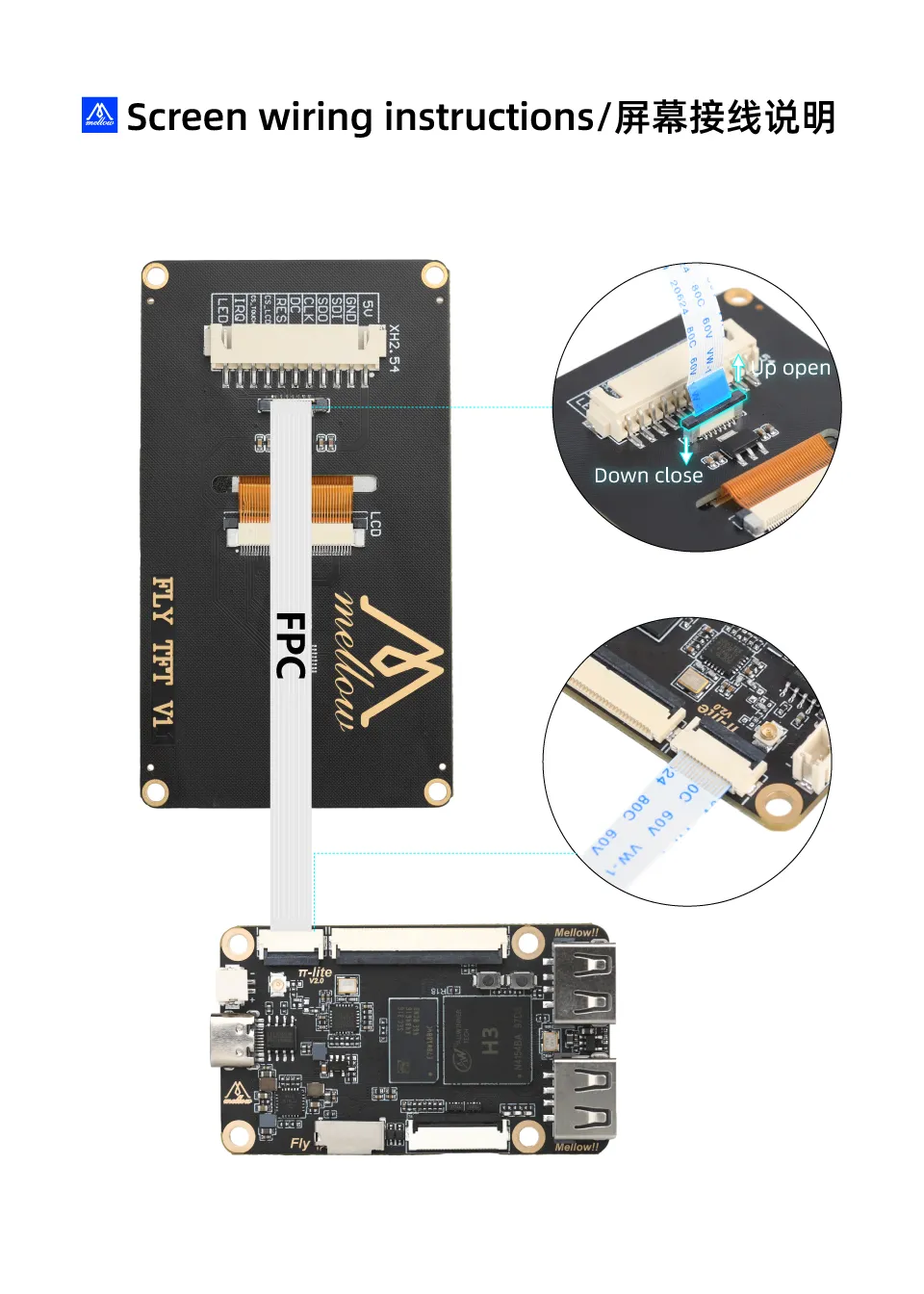

TFT-V1电阻屏接线

HDMI接线

HDMI接线

1. FLY-HDMI屏幕接线

---

屏幕配置

FLYOS-FAST系统-屏幕配置

FLYOS-FAST系统-屏幕配置

1. 在浏览器打开设备ip地址,例如：http://192.168.6.110/

   fluidd按下图所示: 取消勾选 -> 筛选隐藏的文件和文件夹。

   mainsail按下图所示: 勾选 -> 显示隐藏文件。

2. 此时可以看到.flyos-config文件夹,进入这个文件夹会有sys-config.conf文件。

3. 打开sys-config.conf文件,将需要修改的配置项修改后 保存 -> 关闭 即可。

注意

• HDMI屏配置为：hdmi请注意=后面不能有空格！！！
• 电阻屏配置为：fly-tft-v1请注意=后面不能有空格！！！,请确认屏幕背面拨码拨到Resi
• klipper_screen配置为：1请注意=后面不能有空格！！！
• 注意：sys-config.conf文件中配置项的格式为key=value,禁止私自修改格式！！！否则配置不会生效！！！

4. 修改保存后,重启系统即可生效。

FLYOS-Armbian系统-屏幕配置

FLYOS-Armbian系统-屏幕配置

信息

• 在上位机连接WiFi,并获取上位机的IP后,在浏览器中输入IP+:9999 便可访问FLY TOOLS,进行屏幕相关的配置
• 例如你上位机的ip地址是192.168.6.110,那么你需要在浏览器中输入192.168.6.110:9999

1. 打开FLY TOOLS,按照下图所示步骤,开启Klipper Screen,选择屏幕型号,点击右下角粉色按钮保存配置后,重启上位机即可生效！

注意

• 电阻屏选择：fly-tft-v1,请确认屏幕背面拨码拨到Resi

电阻屏：

HDMI屏：

2. 保存配置后,重启上位机,即可生效！

---
