屏幕接线与配置

屏幕接线

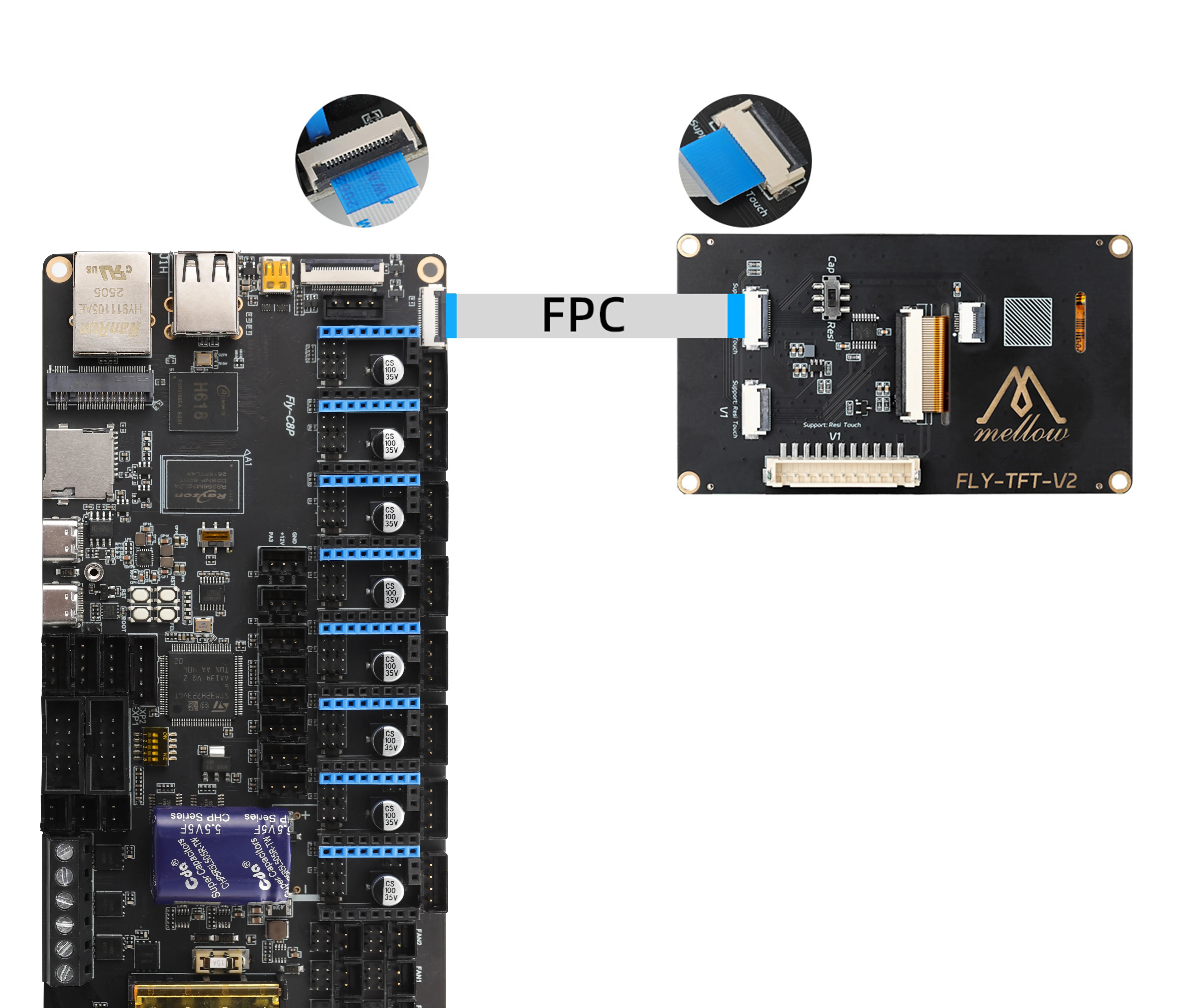

TFT屏幕接线

• TFT屏幕接线与配置

  提示

  • 电阻屏需要将拨码拨到Resi
  • 电容屏需要将拨码拨到Cap

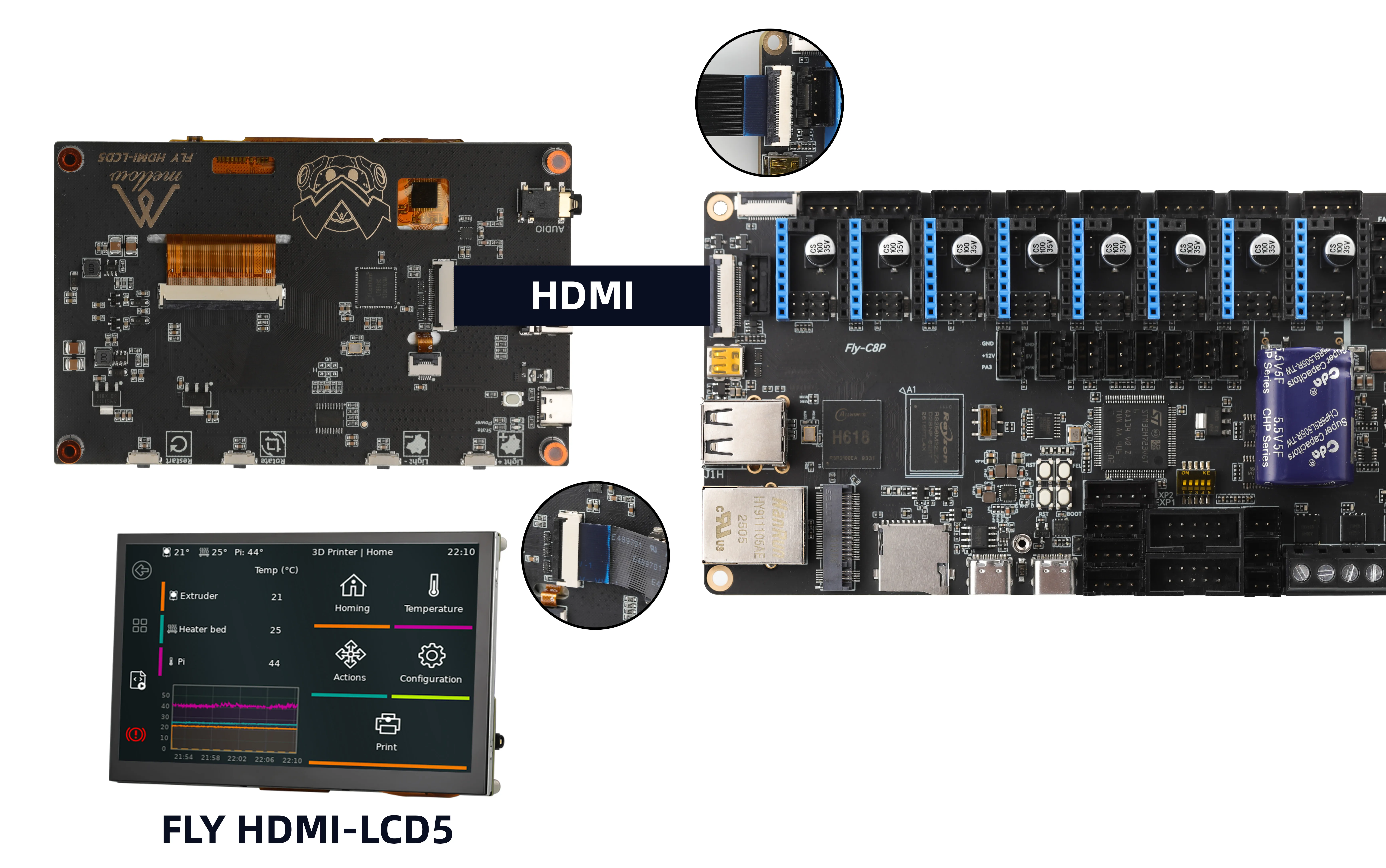

HDMI接线

接线方式一

接线方式二

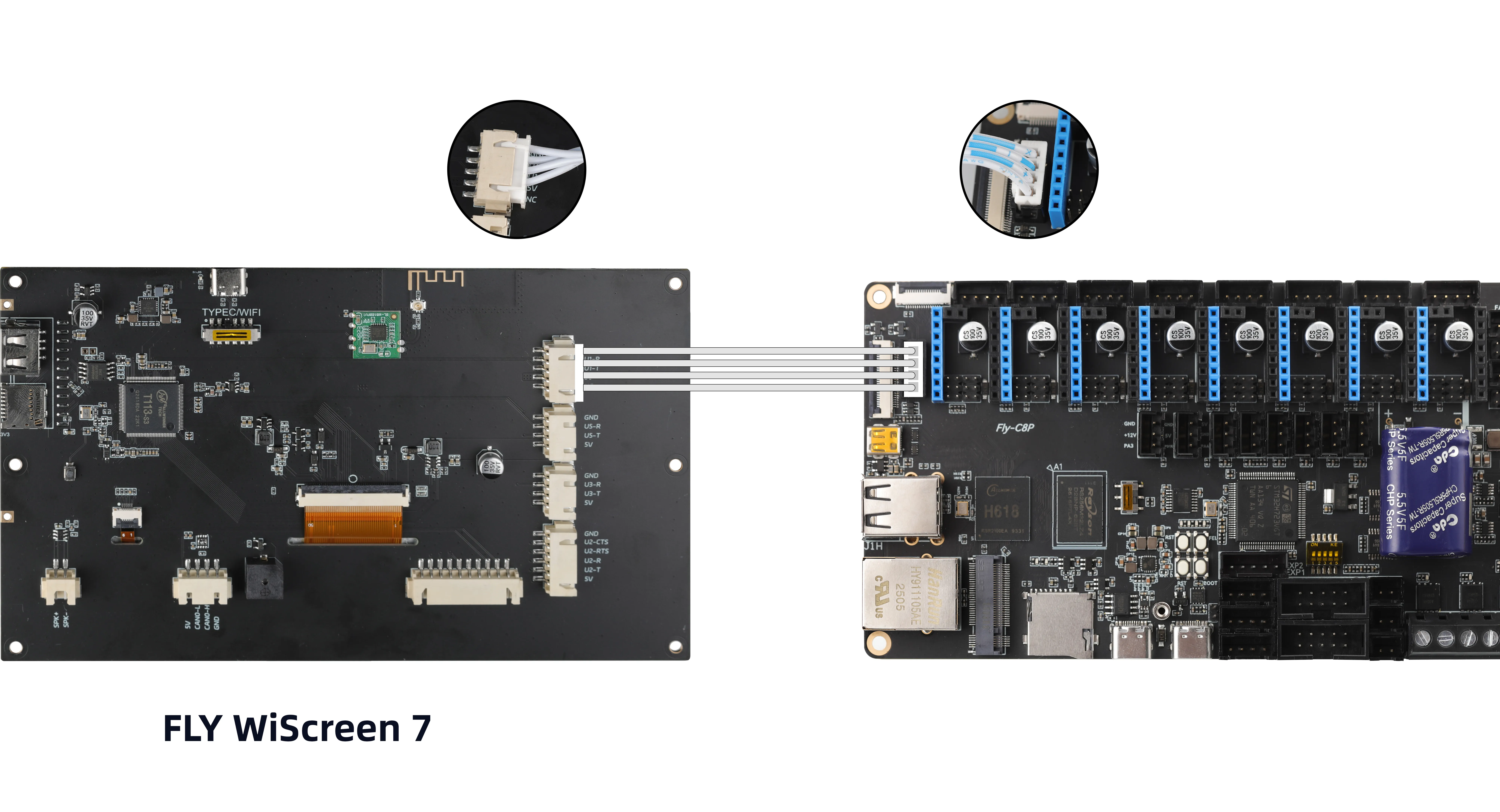

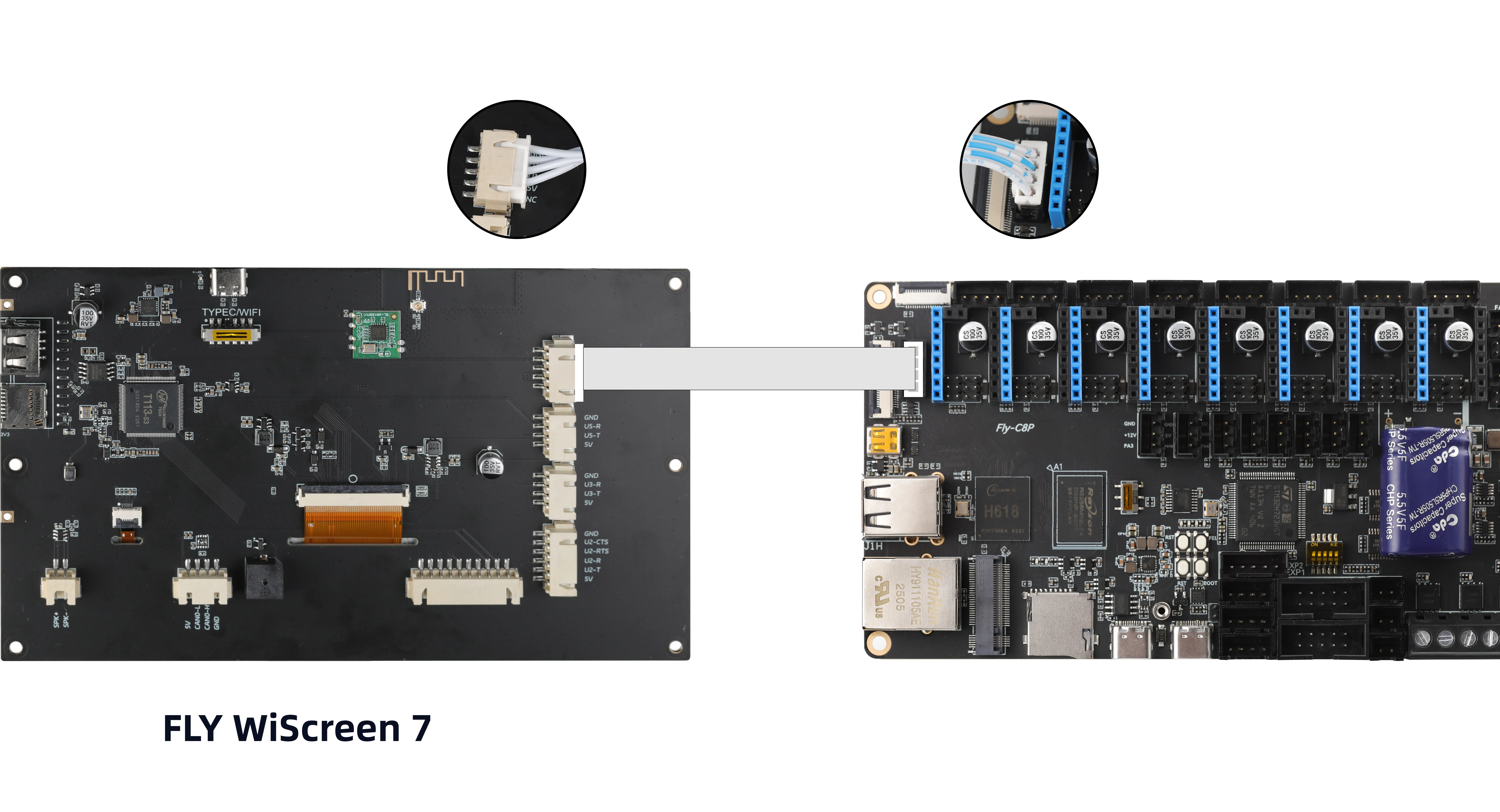

串口屏幕接线方法

• 屏幕接线

重要提示

注意

• 尽量使用mainsail或者fluidd这两个网页进行配置修改
• 请不要打开网页翻译,否则保存后系统很可能不会启动
• 配置文件中最好不要输入中文或特殊字符。
• 配置文件修改后,需要重启系统才能生效。

危险

• 配置文件中######### PLEASE DO NOT EDIT THE FOLLOWING #########下面的内容请不要修改。

如何修改配置文件

烧录完成后修改配置文件

• 仅在首次启动时生效的配置项必须在烧录完成后,使用专业文本编辑器打开可移动磁盘FlyOS-Conf中的配置文件config.txt来修改。

系统已启动在线配置修改

• 如果是普通配置项在系统网页配置页面修改后重启系统即可生效。

  • 在浏览器打开设备ip地址,例如：192.168.1.2/
  • fluidd按下图左所示 取消勾选 -> 筛选隐藏的文件和文件夹。
  • mainsail按下图右所示 勾选 -> 显示隐藏文件。
  • 此时可以看到.flyos-config文件夹,进入这个文件夹会有sys-config.conf文件。
  • sys-config.conf文件就是可移动磁盘FlyOS-Conf中的配置文件config.txt的软链接。

  • 打开sys-config.conf文件,将需要修改的配置项修改后 保存 -> 关闭 然后重启即可。

  • 注意：sys-config.conf文件中配置项的格式为key=value,不要修改为key: value。
  • 修改保存后,重启系统即可生效。

屏幕配置

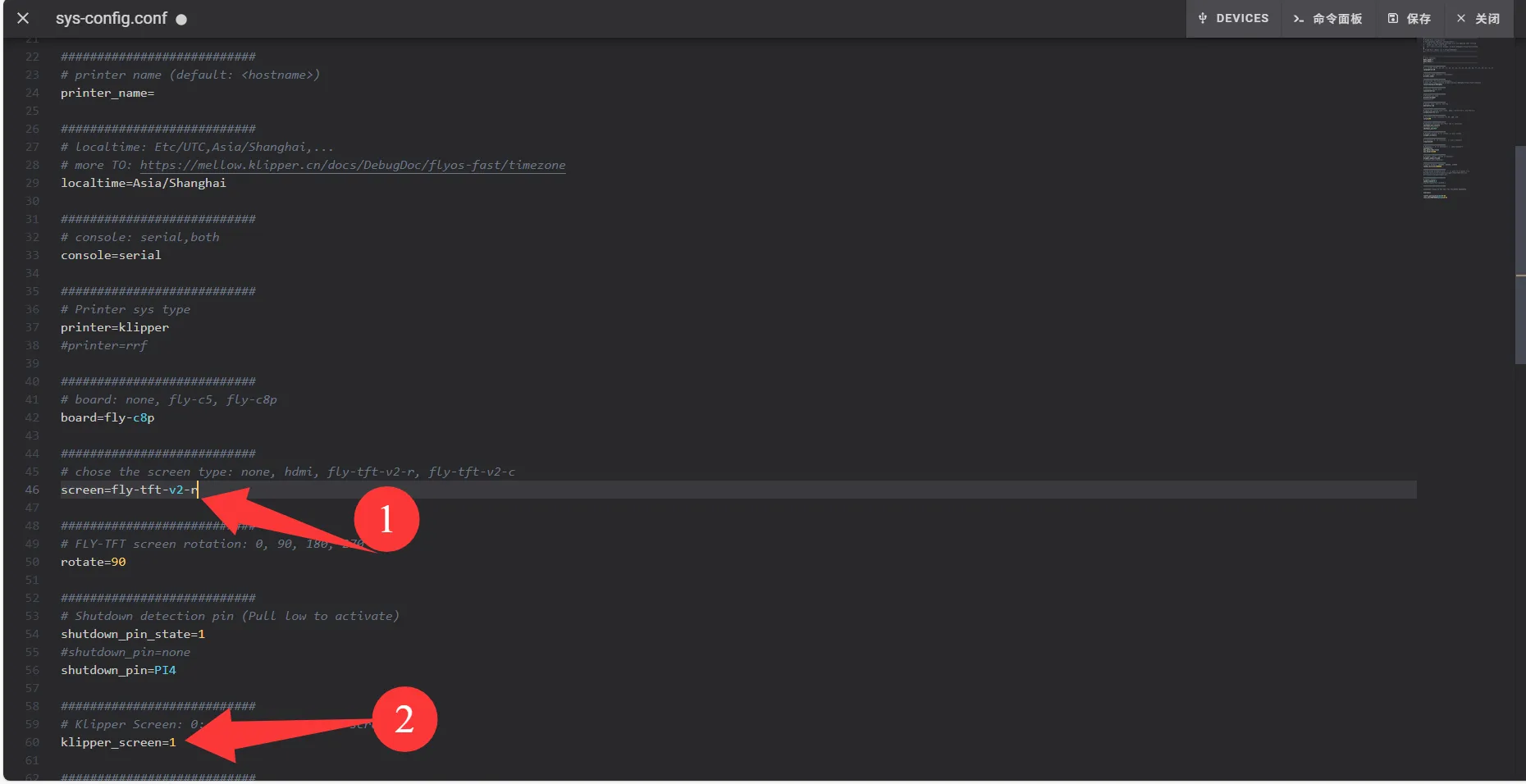

TFT电阻屏幕配置方法

• 需要将screen=后面修改成fly-tft-v2-r
• 需要将klipper_screen=0改成klipper_screen=1
• 下方是修改好后的参考

screen=fly-tft-v2-r

• 与

klipper_screen=1

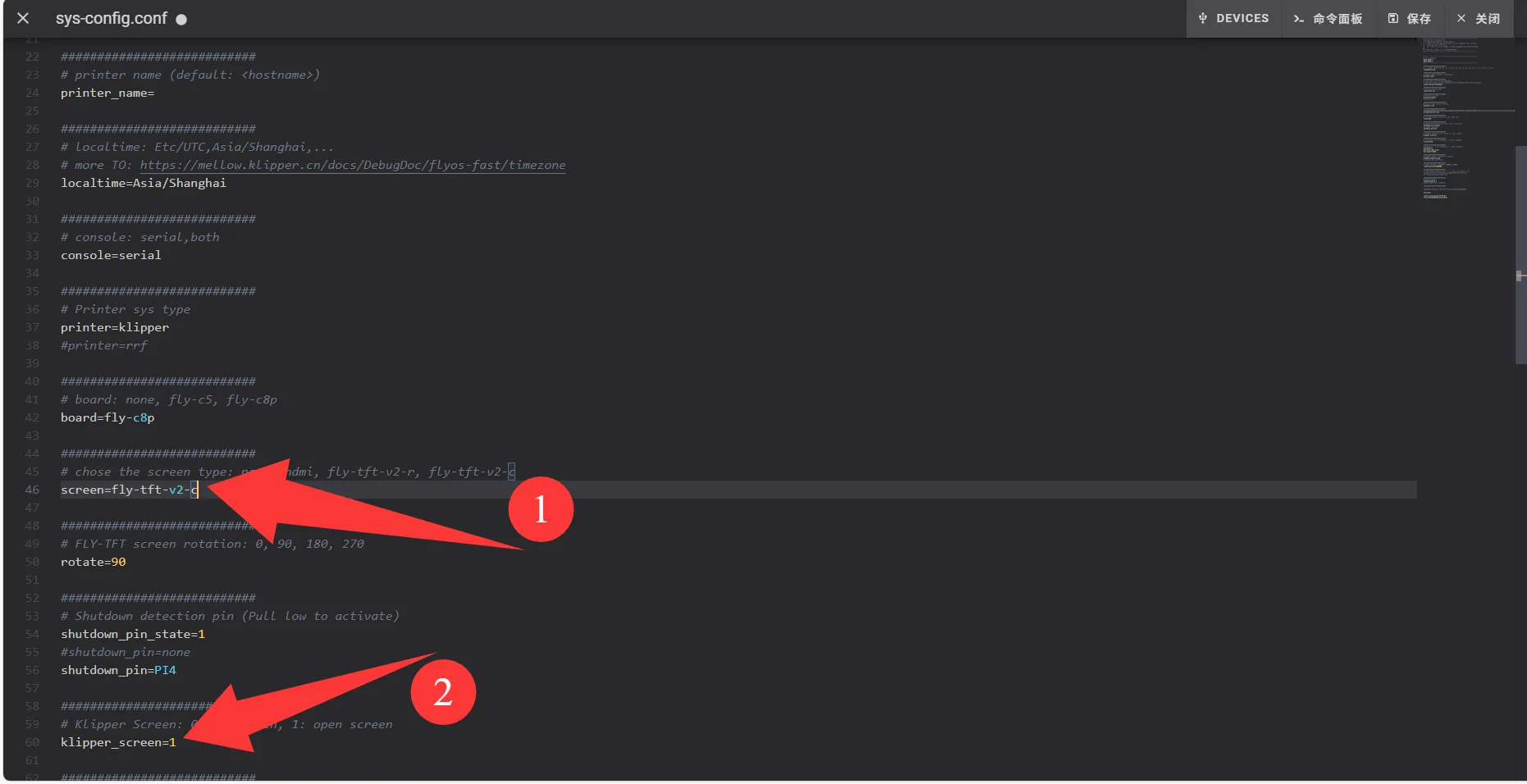

TFT电容屏幕配置方法

• 需要将screen=后面修改成fly-tft-v2-c
• 需要将klipper_screen=0改成klipper_screen=1
• 下方是修改好后的参考

screen=fly-tft-v2-c

• 与

klipper_screen=1

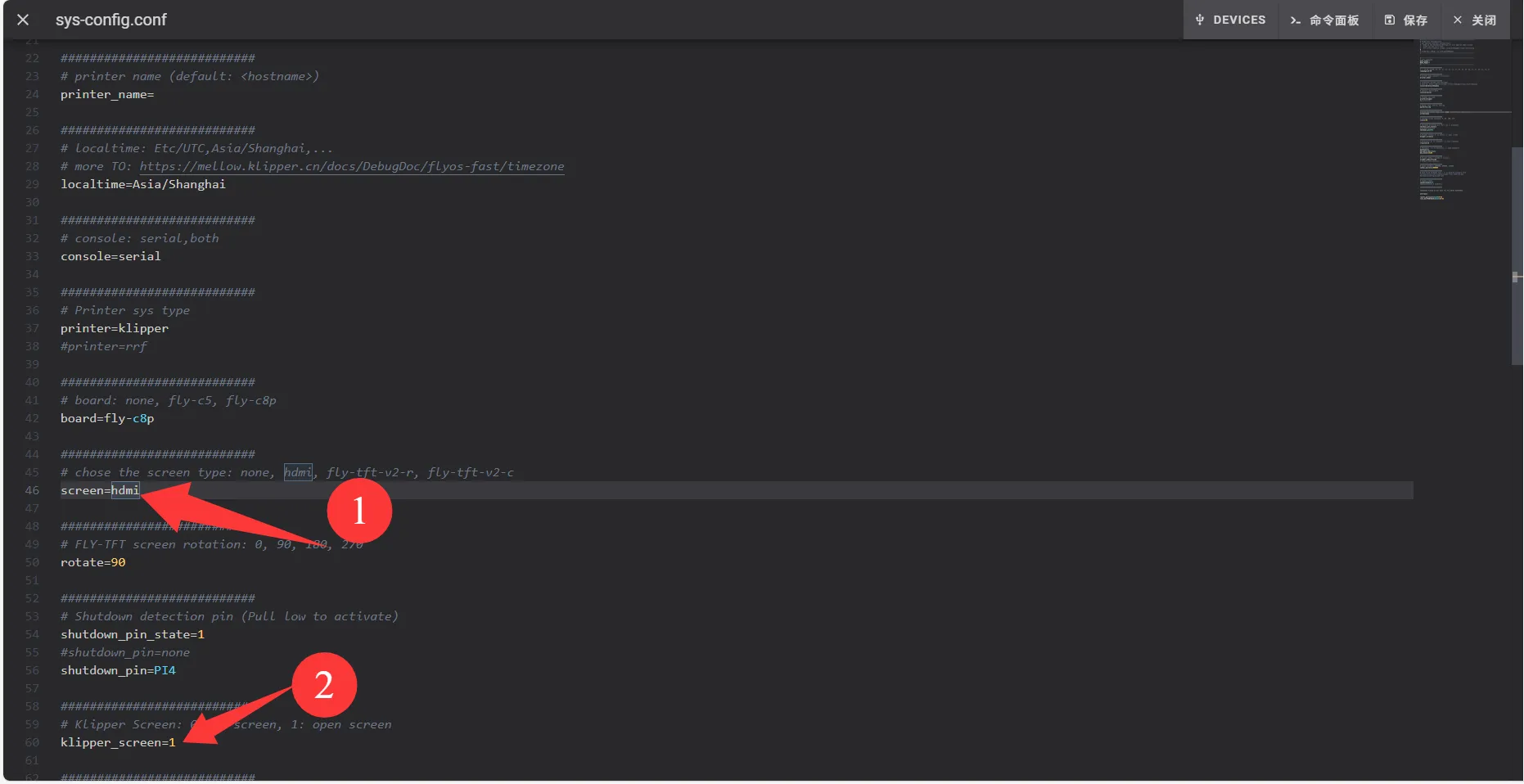

HDMI屏幕配置方法

• 需要将screen=后面修改成hdmi
• 需要将klipper_screen=0改成klipper_screen=1
• 下方是修改好后的参考

screen=hdmi

• 与

klipper_screen=1

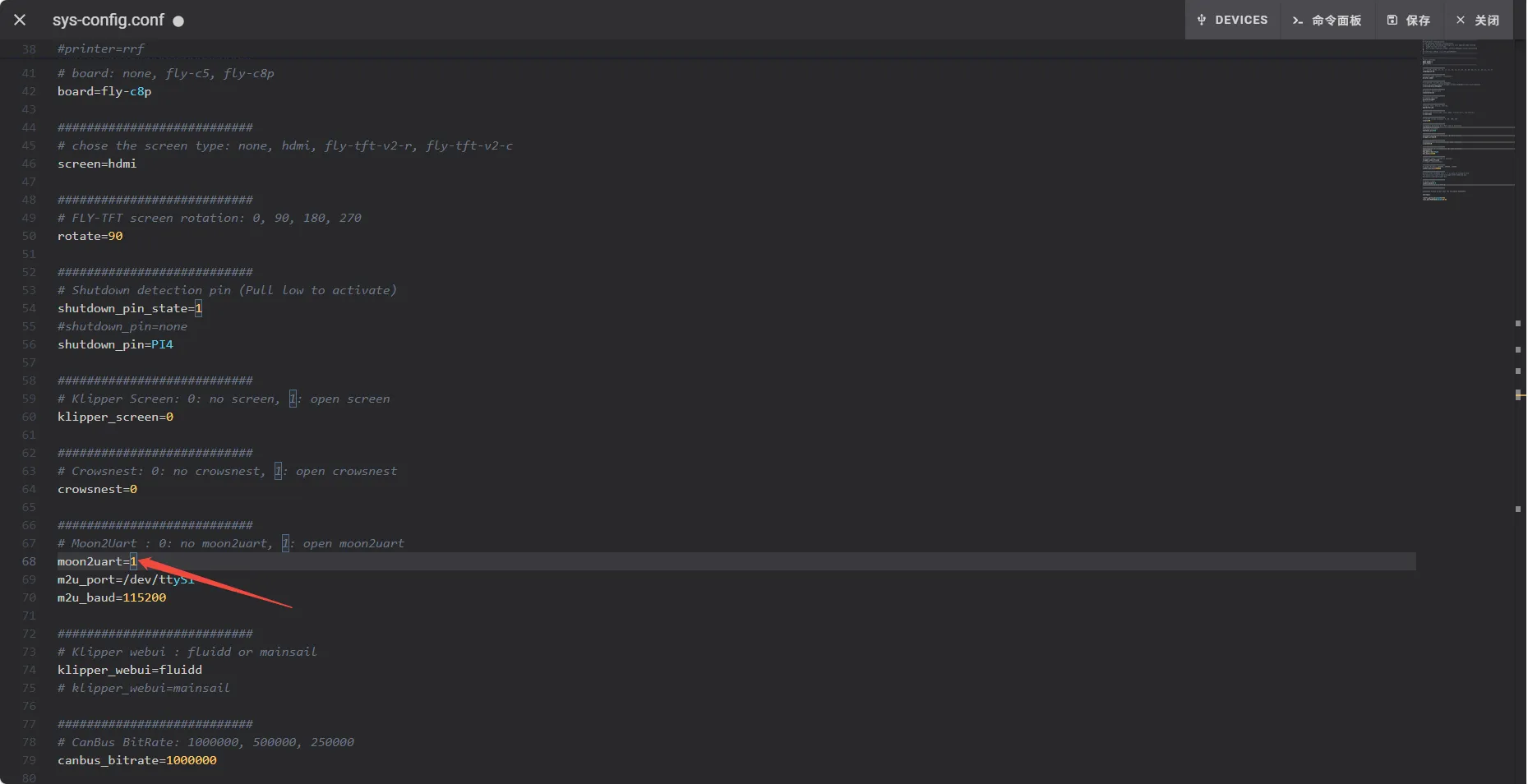

串口屏幕配置方法

• 需要将moon2uart后面的0修改成1
• 需要将klipper_screen=1改成klipper_screen=0
• 下方是修改好后的参考

moon2uart=1
