连接上位机SSH

危险
  • 此文档仅适用于FLY上位机
  • 如果是编译与烧录固件,请查看网络连接教程而不是串口连接教程
  • 可以使用串口或者WIFI连接到设备
  • 请提前准备好MobaXterm_Personal或其他SSH终端工具
  • 请确定SD卡或者M2WE并且有烧录对应上位机的系统
  • 如果上位机不能正常启动请把驱动,限位,风扇,等外设拆除!!!
  • 最后请通过网络连接到SSH方便编译固件!!
  • 需要编译固件请看通过WIFI或者网线连接上位机教程

安装系统卡

  • 需要确保系统卡有烧录对应的系统,否则无法启动

供电

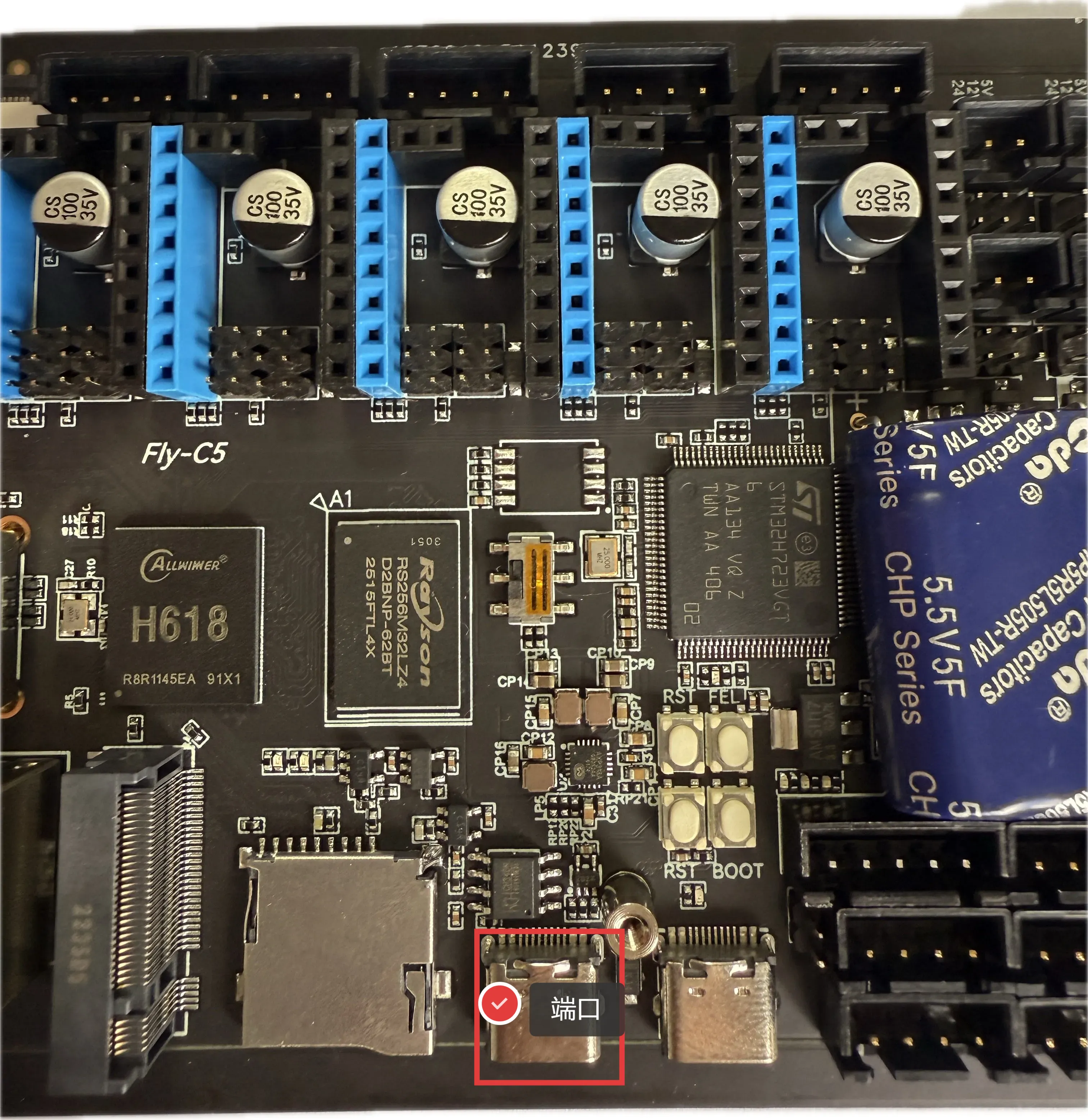

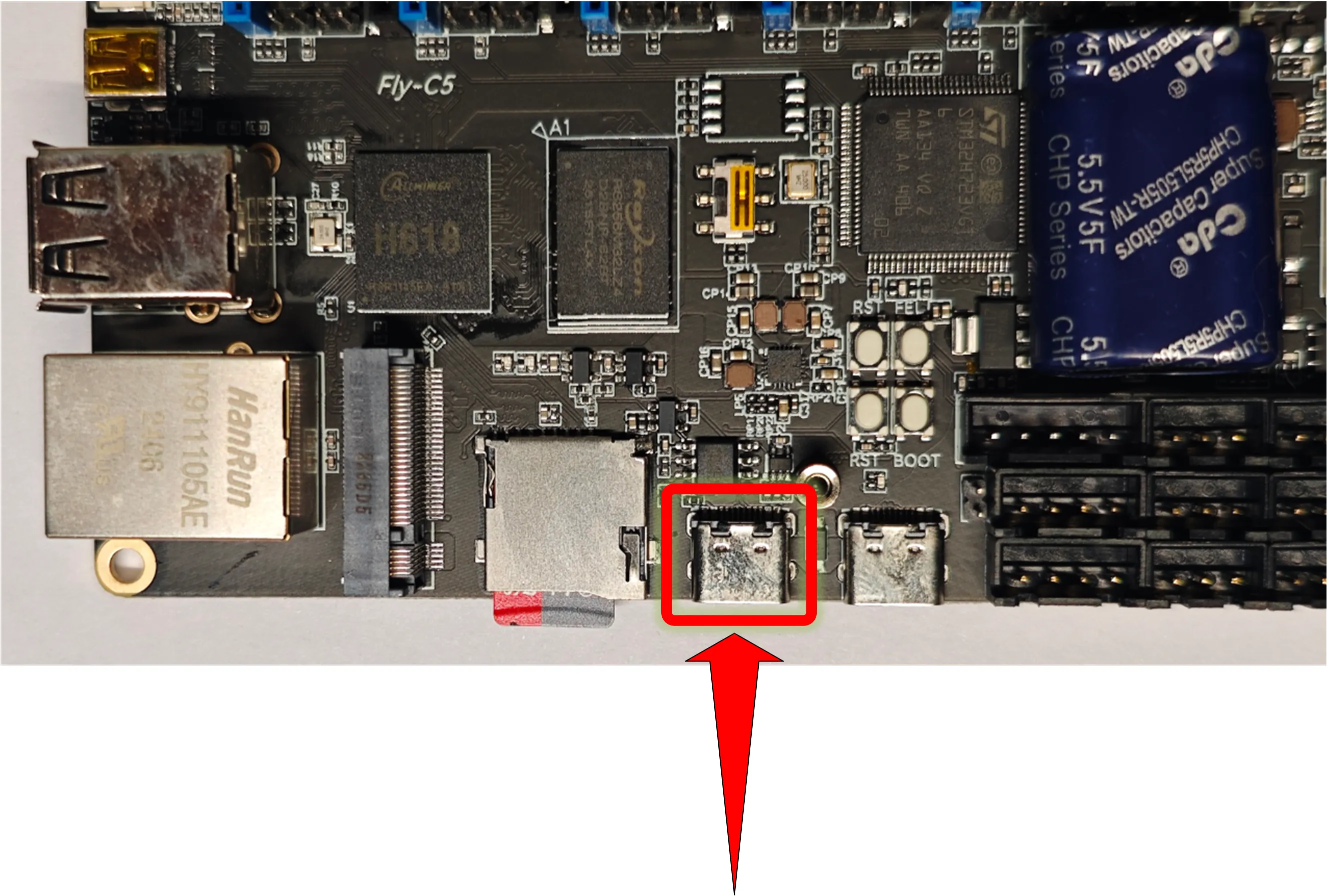

  • 使用USB Type-c线材将FLY的上位机与电脑连接
  • 需要确保USB Type-C是具有数据传输功能!
  • 系统启动后会有指示灯快速闪烁!!
  • 闪烁则代表系统已经启动

使用串口连接到上位机SSH

  • 如果主板与电脑连接正常,打开设备管理器,就可以看到CH340的端口了

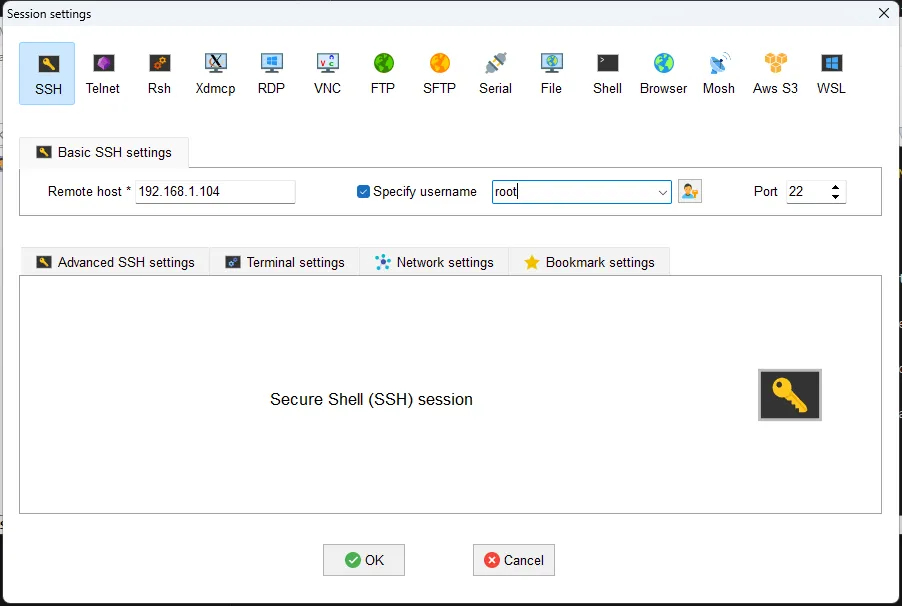

  • 打开MobaXterm,进行如下设置,端口选择前面在设备管理器看到的端口
  • 一切正常的话就可以看到启动画面了

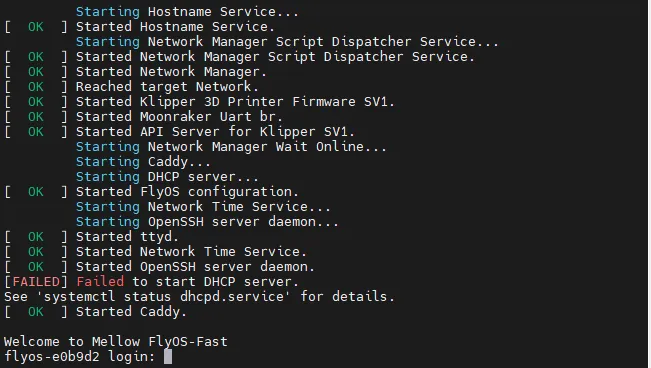

  • 等待片刻,出现这个画面就是启动了

如果等了几分钟后,像下图一样,界面没有任何显示,按几下回车键即可

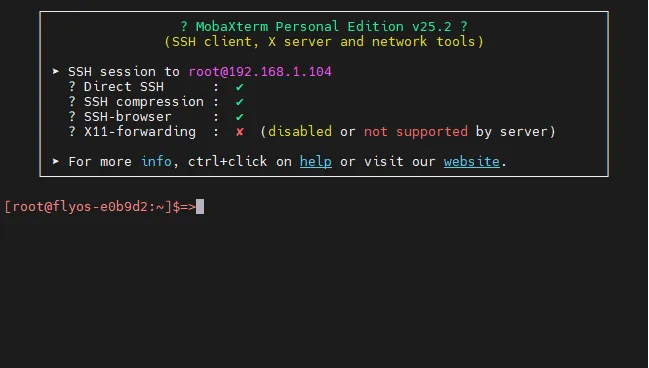

回车后会出现下图所示内容

  • 如果需要查看IP,在ssh中输入:输入 ip a | grep inet 回车,在返回内容中找到与你路由器同段的IP即可访问
  • 请注意没有在系统配置配置WIFI则不会显示ip地址
