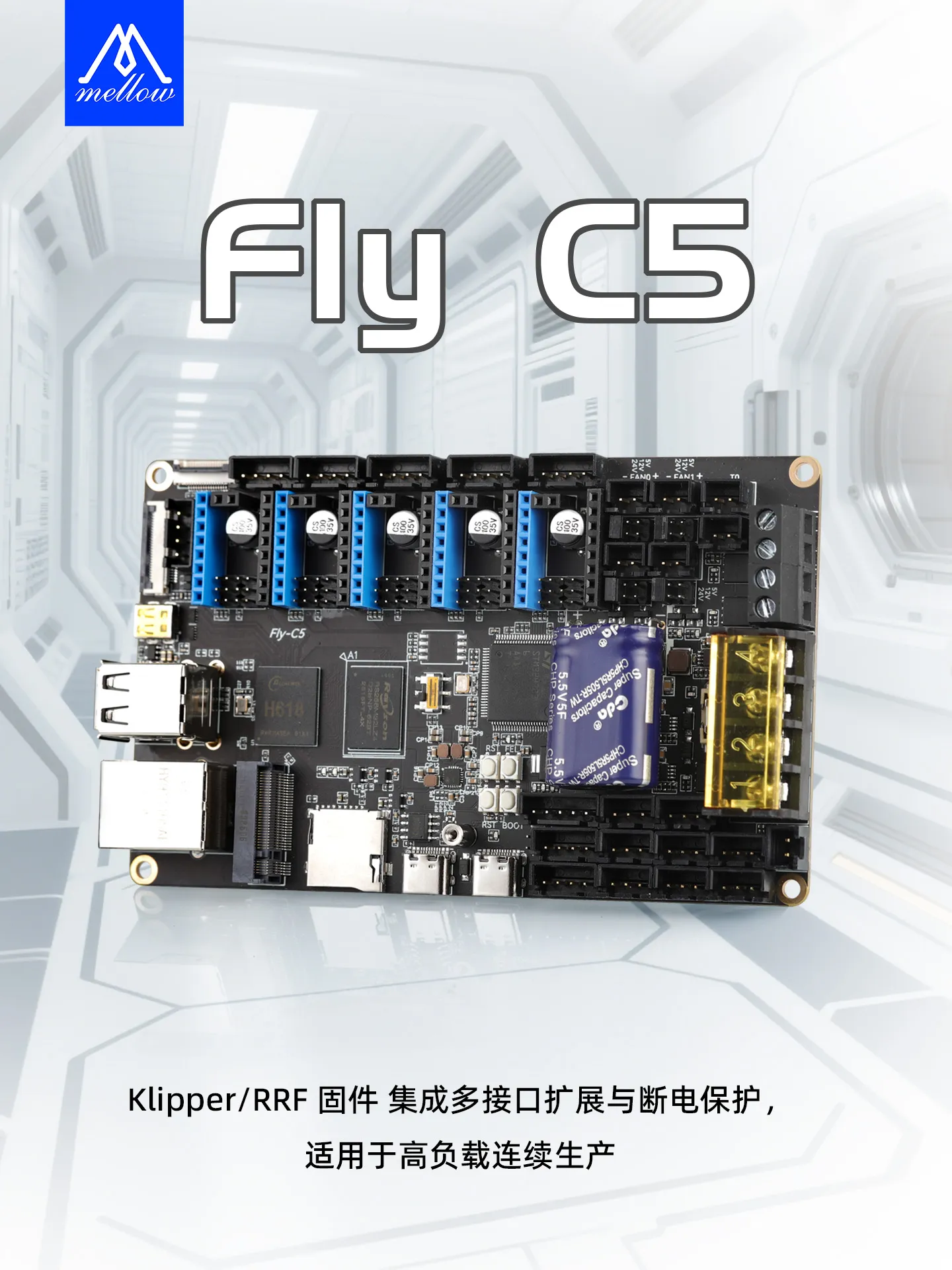

FLY-C5 主板简介

产品特点

• 32位 ARM Cortex-M4，550MHz，STM32H723VGT6 芯片
• 支持 TMC 驱动的 SPI、UART、STEP/DIR 工作模式
• DIAG 功能引脚不占用限位，配置后可实现无限位归位
• 数控风扇支持 24V、12V、5V，无需额外降压模块
• 支持断电自动关机与断电续打（默认开启断电自动关机）
• 出厂预装 USB Klipper 固件
• 多路电源管理，端口、限位、驱动等短路不影响上位机运行
• 预留 5V RGB 接口
• TFT 与 HDMI 屏幕支持一线通
• 系统预装 klipper、moonraker、mainsail、fulidd、klipper-screen、Crowsmest、共振补偿插件 numpy，无需换源，易于上手（需购买 TF 卡或 M2WE）

产品参数

上位机

• CPU：全志 H618，4核 64位 Cortex-A53
• GPU：Arm Mali-G31
• RAM：1GB DDR4 3200M
• ROM：最大支持 128GB SDCARD
• 外设：
  • TFT x1
  • USB 2.0 x2
  • Micro HDMI x1
  • 以太网口（Eth）x1（100M）
  • FPC-HDMI x1
  • UART x1
• 接口：板载 M.2，可扩展 WIFI、eMMC 等（私有协议，勿连接非 FLY 专用 M.2 设备）
• 支持：TFT 屏幕与 HDMI 屏幕 FPC 一线通
• 系统预装：klipper、moonraker、mainsail、fulidd、klipper-screen、Crowsmest、共振补偿插件 numpy，无需换源，易上手（需购买 TF 卡或 M2WE）

下位机

• MCU：STM32H723VGT6
• 固件：KLIPPER
• 供电：支持 12-24V 直流供电，省去降压模块
• 热床端口最大输出电流：15A
• 加热棒端口最大输出电流：6A
• 风扇端口最大输出电流：1A
• 驱动工作模式：SPI、UART、STEP/DIR
• 支持驱动：TMC5160Pro、TMC5160、TMC2209、TMC2225、TMC2226、TMC2208、TMC2130、A4988 等
• 拓展接口：BLTouch（Servos、Probe）、RGB x1、UART x1、CAN x1
• 风扇：两线数控风扇 x4（支持 24V、12V、5V 可选）
• 温度传感器：3 路 NTC 100K
• 支持结构：Cartesian、Delta、Kossel、Ultimaker、CoreXY 等
