Введение в набор переключателей

Внимание

Из-за высокого разрешения изображений, на веб-страницах их трудно рассмотреть. Пожалуйста, поместите курсор мыши над схемой подключения, щелкните правой кнопкой мыши и выберите Сохранить изображение как, чтобы сохранить изображение на рабочий стол и просмотреть его там!!!

Выбор режима работы

Внимание

Обратите внимание, что SHT36 V3 поддерживает три способа подключения, для корректного подключения необходимо изменить переключатели и прошить прошивку.

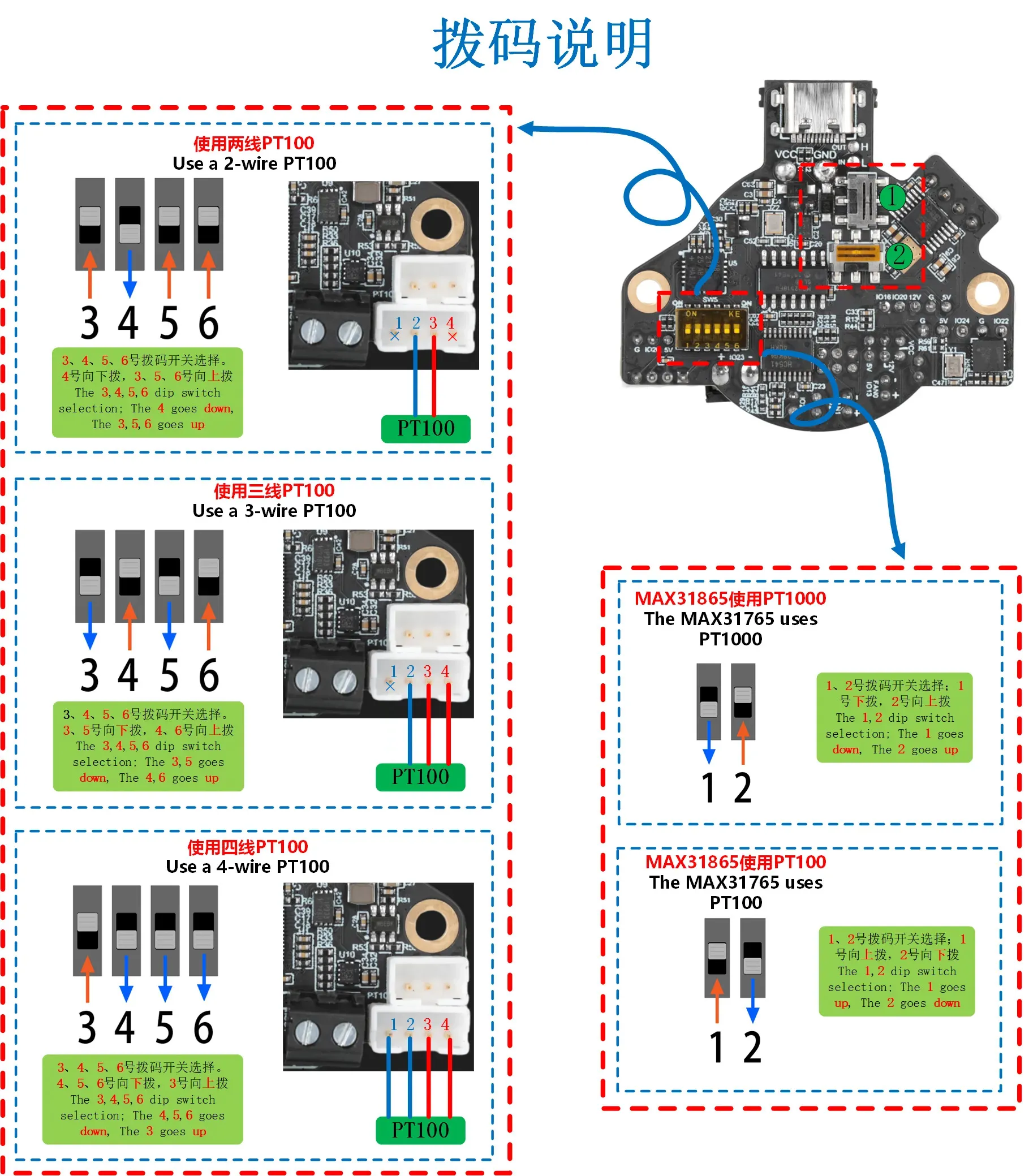

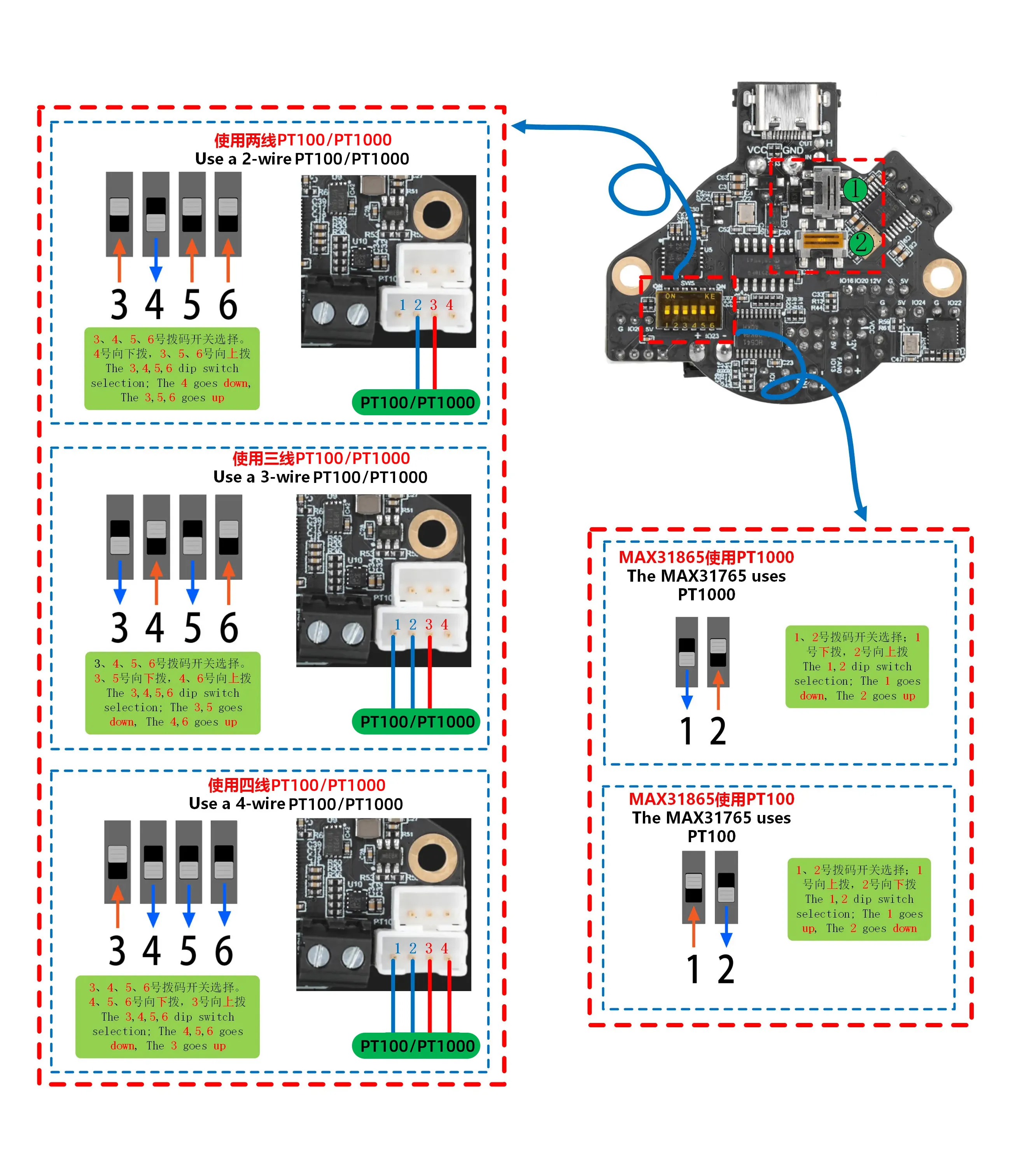

Выбор переключателей 31865

• Обратите внимание, что переключатели по умолчанию направлены вниз
