SB2040 V3

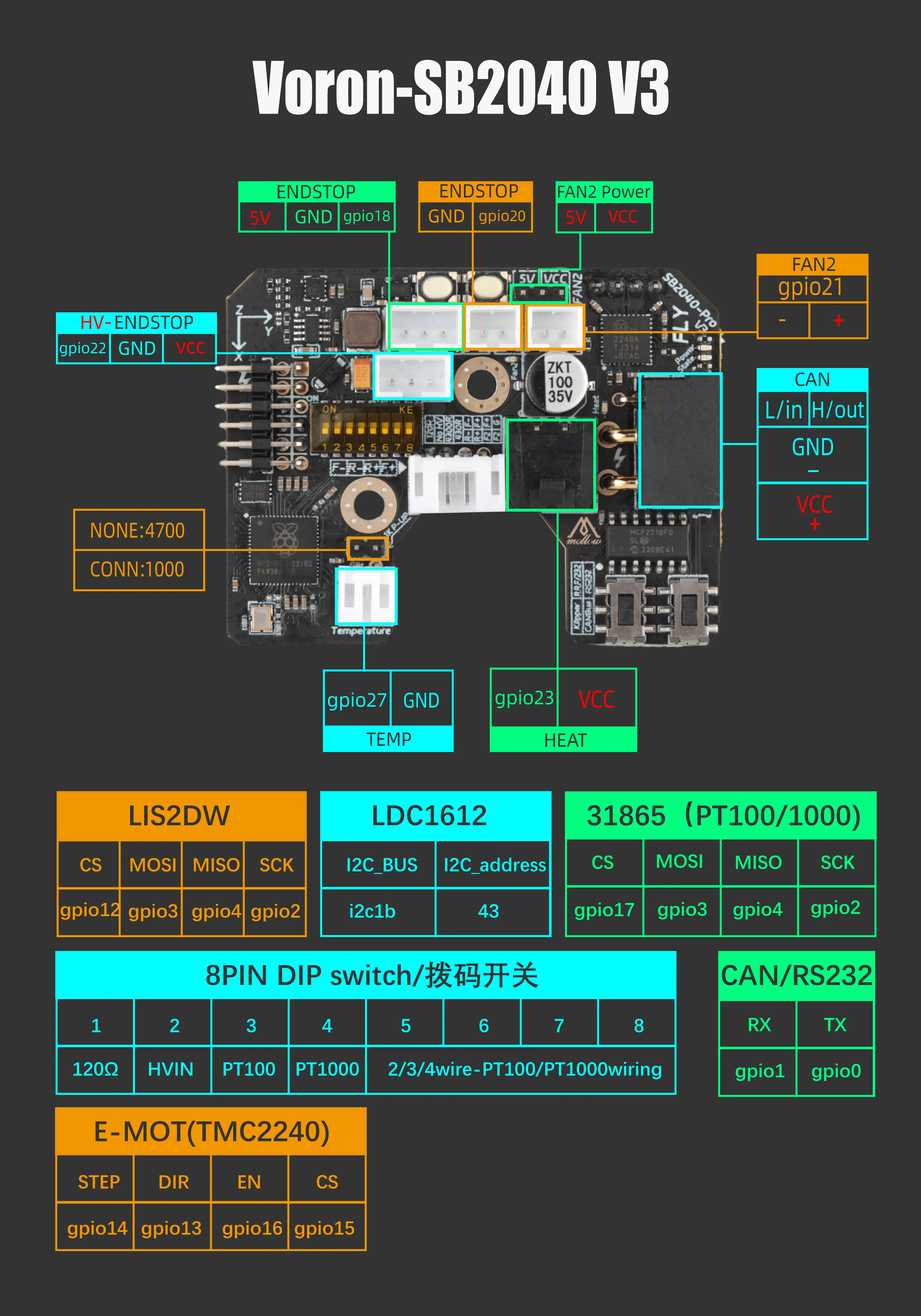

Схема подключения материнской платы

определение CAN-линии
Важное замечание

Из-за высокого разрешения изображений при просмотре на веб-странице они могут быть нечеткими. Пожалуйста, наведите курсор мыши на схему подключения и щелкните правой кнопкой мыши, выберите "Сохранить изображение как..." и сохраните изображение на рабочий стол для более четкого просмотра!!!
