Сборка прошивки CAN

Начало сборки

• Требуется ПК с установленным и запущенным сервисом klipper Подключение через SSH по сети

• Убедитесь, что устройство правильно подключено к ПК

• Важно: используйте обычный ПК, например, Raspberry Pi или FLY-пай. Если вы используете модифицированный ПК (например, Wi-Fi адаптер, Redmi и т.д.), то из-за большого количества проблем мы не сможем предоставить вам техническую поддержку

  заметка

• Для переключения с пользователя ROOT на обычного пользователя введите следующую команду

• Не используйте пользователя ROOT

• Для пользователя fly просто введите: su fly. Для других пользователей замените <ваше имя пользователя> на имя пользователя вашего ПК!

su <имя пользователя вашего ПК>

:::

подсказывать

• Убедитесь, что хост-компьютер может нормально подключаться к сети
• Перед компиляцией прошивки необходимо использовать SSH через сеть для входа на хост-компьютер
• Не используйте инструменты последовательного порта для входа на хост-компьютер

Инструкция по компиляции прошивки Klipper и работе с конфигурационной страницей

подсказывать

Убедитесь, что режим ввода клавиатуры установлен в полуширинный (английский режим)

1. Клавиша ↑, клавиша ↓ на клавиатуре используются для перемещения курсора вверх или вниз для выбора пунктов меню
2. Клавиша подтверждения Enter или пробел Space используется для выбора пунктов меню или перехода к подменю
3. Клавиша выхода ESC используется для возврата на предыдущий уровень меню
4. Клавиша Q используется для выхода из конфигурационной страницы прошивки Klipper
5. При выходе из конфигурационной страницы прошивки Klipper, если появляется запрос, нажмите клавишу Y, чтобы сохранить файл конфигурации

заметка

Если в конфигурационном окне доступны не все параметры, сначала выберите пункт [ ] Включить дополнительные настройки низкого уровня, чтобы отобразить некоторые скрытые параметры

Ниже описан процесс компиляции прошивки:

• После подключения к SSH введите следующую команду и нажмите Enter:

  cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

• Где rm -rf ~/klipper/.config && rm -rf ~/klipper/out — это удаление предыдущих данных компиляции и прошивки, а make menuconfig — это команда для компиляции прошивки, после выполнения которой должен появиться нижеследующий интерфейс:

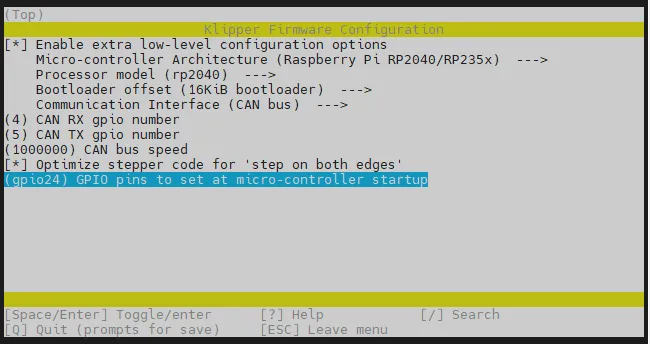

• Выберите Enable extra low-level configuration options и нажмите Enter



• Перейдите в меню Micro-controller Architecture и выберите Raspberry Pi RP2040/RP235x, затем нажмите Enter



• Выберите Bootloader offset, затем выберите: 16KiB bootloader



• Выберите Communication interface, затем выберите: CAN bus



• Выберите пины GPIO для установки при запуске микроконтроллера, введите: gpio24

• Нажмите клавишу Q, появится Сохранить настройки, нажмите теперь клавишу Y

• Теперь конфигурация сохранена и вы вернулись в командную строку
• Введите следующую команду для начала сборки, это займет некоторое время

make -j4

• Если в конце появится следующее сообщение, сборка успешна

  Linking out/klipper.elf
  Creating bin file out/klipper.bin

Поиск устройства

• Подключите плату инструментов к UTOC или к основной плате с установленной прошивкой моста с помощью кабеля XT30, тогда на основной плате загорится светодиод.

Предупреждение

• Если светодиод не мигает, перезапишите прошивку katapult:Загрузка прошивки katapult
• Если светодиод не мигает, выполните следующий шаг после загрузки прошивки katapult

Поиск устройства

• Убедитесь, что хост-компьютер имеет нормальное подключение к сети Интернет, и убедитесь, что кабель данных, соединяющий хост-компьютер с целевым устройством, имеет функцию передачи данных.
• После SSH-подключения к хост-компьютеру введите команду lsusb и нажмите Enter. Если появляется информация, выделенная на изображении ниже, можно переходить к следующему шагу.
  • Если нет никакого ответа, это проблема системы хост-компьютера, мы бессильны, вам нужно заменить систему, которая работает корректно, или заменить хост-компьютер.
  • Если появляется сообщение об отсутствии команды lsusb, выполните эту команду для установки:

    sudo apt-get install usbutils


• 1d50:606f является устройством, которое вы будете использовать.
• Некоторые хост-компьютеры могут не показывать или показывать неполностью информацию из-за проблем с системой.
• Если при вводе команды lsusb устройство видно, но нет 1d50:606f, попробуйте заменить кабель данных, а также попробуйте подключить материнскую плату к другим USB-портам хост-компьютера.

Важные замечания

Необходимо увидеть 1d50:606f, чтобы продолжить.

Загрузка прошивки

• Перед загрузкой прошивки подключите плату инструментов к UTOC или к основной плате с установленной прошивкой моста с помощью кабеля XT30, ниже приведена схема подключения

• Убедитесь, что сопротивление CAN H и CAN L составляет около 60Ω при отключенном питании, если оно составляет 120Ω, подключите перемычку 120Ω, если около 40Ω, удалите перемычку


::::предупреждение

• Убедитесь, что сеть CAN на хост-компьютере уже настроена
• При наличии 1d50:606f после выполнения команды lsusb можно использовать команду ниже для поиска ID CAN
• Скорость CAN на инструментальной плате должна совпадать с хост-компьютером, иначе ID не будет найден и запись невозможна

::::

• Для запроса UUID канала CAN выполните следующую команду:

  ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0

  Для системы fast используйте эту команду для записи, замените <ваш ID материнской платы> на значение, полученное на предыдущем шаге

  python ~/klipper/scripts/canbus_query.py can0

  • После ввода вы увидите одно из следующих состояний (примеры ниже):

    • Первый случай: материнская плата с прошивкой моста показывает один ID и выводит Application: Klipper

    • Второй случай: материнская плата с прошивкой моста вместе с инструментальной платой, которая требует прошивки, показывает два ID

    • Третий случай: использование UTOC вместе с инструментальной платой, которая требует прошивки
    • Примечание: UTOC не показывает ID

    • Четвертый случай: отсутствие ID, обычно это вызвано占用 программой Klipper, неправильной скоростью CAN0 на хост-компьютере или неисправностью соединения


  • Обычно инструментальная плата, находящаяся в состоянии CANBOOT, покажет Application: CanBoot, и соответствующий светодиод будет мигать. В этом случае вам нужно записать прошивку Klipper, иначе подключение невозможно!!!

  • Примечание: если установлен профиль Klipper и ID добавлен в конфигурацию, то ID не будет отображаться и будет занят программой Klipper, вам нужно временно отключить ID и полностью перезагрузить материнскую плату.

::::предупреждение

• Если UUID не найден, см. документацию ниже
• Сборник проблем CAN

::::

Запись прошивки

• Замените следующую команду <241696050c56> на найденный UUID, обратите внимание на пробел после -u

  python3 ~/klipper/lib/canboot/flash_can.py -u 241696050c56

• Как показано на картинке ниже, при появлении CAN Flash Success запись прошла успешно



Обновление прошивки

• Для обновления прошивки достаточно скомпилировать новую версию и повторно выполнить команду записи
• Убедитесь, что можно найти соответствующий ID или Klipper уже подключен

  python3 ~/klipper/lib/canboot/flash_can.py -u  <MCU ID>



::::

Проверка запуска прошивки

• Если прошивка запустилась нормально, светодиод загорится
