Запись образа системы

Обзор системы

FlyOS-Fast — это легковесная система Linux, глубоко оптимизированная для 3D печати, поддерживающая всю линейку плат управления Fly. Основные особенности:

Быстрая загрузка, оптимизация ядра обеспечивает реальное время для Klipper
Оптимизация файловой системы снижает риск невозможности запуска из-за внезапного отключения питания
Запуск KlipperScreen за 30 секунд
Предустановленные сервисы Klipper, RRF, Mainsail, Fluidd, Moonraker, KlipperScreen и др.
Поддержка переключения между Klipper и RRF
Поддержка онлайн переключения Mainsail и Fluidd
Поддержка печати с USB-накопителя, продолжение печати после отключения питания, последовательный экран
Поддержка автоматической записи прошивки при запуске (fly-c8, fly-geminiv3)
Возможность заранее установить язык по умолчанию и имя принтера для интерфейса Fluidd и других

Если вам нужны дополнительные OEM-настройки (например, логотип при запуске, предустановленные конфигурационные файлы, скрытие вкладок Mainsail и др.), пожалуйста, свяжитесь с нами.

Важно

Это легковесная система с предустановленными компонентами (например, klipper), которые не являются официальными версиями и не поддерживают обновление или модификацию пользователем.

Учетная запись системы FLYOS-FAST: root, пароль: mellow

Подготовка к записи системы

Подготовьте необходимые устройства

Если вы используете SD-карту для запуска системы, подготовьте следующие устройства
Если вы используете M2WE для запуска системы, подготовьте следующие устройства

Устройство чтения карт памяти
SD-карта объемом 16 ГБ - 128 ГБ, со скоростью передачи данных класса 10 и выше
Рекомендуется использовать SD-карты таких брендов, как SanDisk, Samsung, Kioxia. Не рекомендуется использовать неизвестные бренды!
Компьютер с системой Windows (Windows 7, Windows 10, Windows 11)

Скачайте образ системы FLY-H5:
- Текущая версия FAST: FlyOS-FAST-V1.2.48
- Обратите внимание, что вы должны скачать образ FLY-H5 в папке FlyOS-FAST-V1.2.48
- Перейдите по ссылке ниже, чтобы попасть на страницу загрузки образа системы
- Образ системы
  подсказывать
  - Правила именования файлов системы: FlyOS-Fast-[серия процессора]-[номер версии].img, например: FlyOS-Fast-H5-v1.0.0.img
  - Для Windows скачайте .exe файл, это самораспаковывающийся архив 7z, после загрузки дважды щелкните его, чтобы распаковать и получить .img файл (распаковка возможна только на Windows)
  - Для других систем, таких как MacOS, Linux, скачайте .7z файл, это архив 7z, после загрузки используйте инструмент, поддерживающий формат 7z, чтобы распаковать и получить .img файл
  - В целях уменьшения размера мы временно не предоставляем другие форматы сжатия и исходные образы
  - В этом руководстве мы будем использовать .exe и Google Диск в качестве примера
- Перейдите в облачное хранилище и нажмите FlyOS-FAST-V1.2.48
- Выберите нужный образ для загрузки
- В этом руководстве нам нужно скачать Fly_FAST-H5.exe
- Нажмите "Всё равно загрузить"
Распакуйте образ системы, чтобы получить .img файл.
- Дважды щелкните или откройте правой кнопкой FlyOS-Fast-H5.exe, через несколько секунд появится окно (если система выдает предупреждение о безопасности, выберите "Дополнительная информация" -> "Запуск")
- Вы можете выбрать каталог распаковки, затем нажмите кнопку Extract и подождите окончания распаковки.
- После распаковки в выбранной директории будет создан файл FlyOS-Fast-H5-vx.x.x.img. x.x.x — это версия системы.
Установите устройство, на которое будет производиться запись, на компьютер

Запись системы

Откройте Rufus, выберите устройство, емкость которого должна соответствовать емкости вашей флеш-карты.
Выберите тип загрузки, по умолчанию установите Файл образа.
Выберите файл образа, нажмите кнопку Выбрать справа от Тип загрузки, чтобы выбрать распакованный .img файл.
После выбора файла образа в поле Тип загрузки отобразится имя файла образа.
Нажмите кнопку Начать, если появится окно с предупреждением о необходимости очистки данных на диске, нажмите ОК.
По окончании записи система издаст звуковой сигнал, а индикатор выполнения покажет Готово.
После записи не спешите извлекать флеш-карту.
Откройте проводник, проверьте наличие диска с именем FlyOS-Conf.
Откройте FlyOS-Conf, если вы видите два файла, как показано на рисунке ниже, значит запись прошла успешно.
Установите системную карту в основную плату.

Установка системной карты

Установите TF-карту в ПИ
Установите M2WE-карту в ПИ

После записи системы на TF-карту, необходимо подключить TF-карту к ПИ, иначе система не запустится

Установка антенны

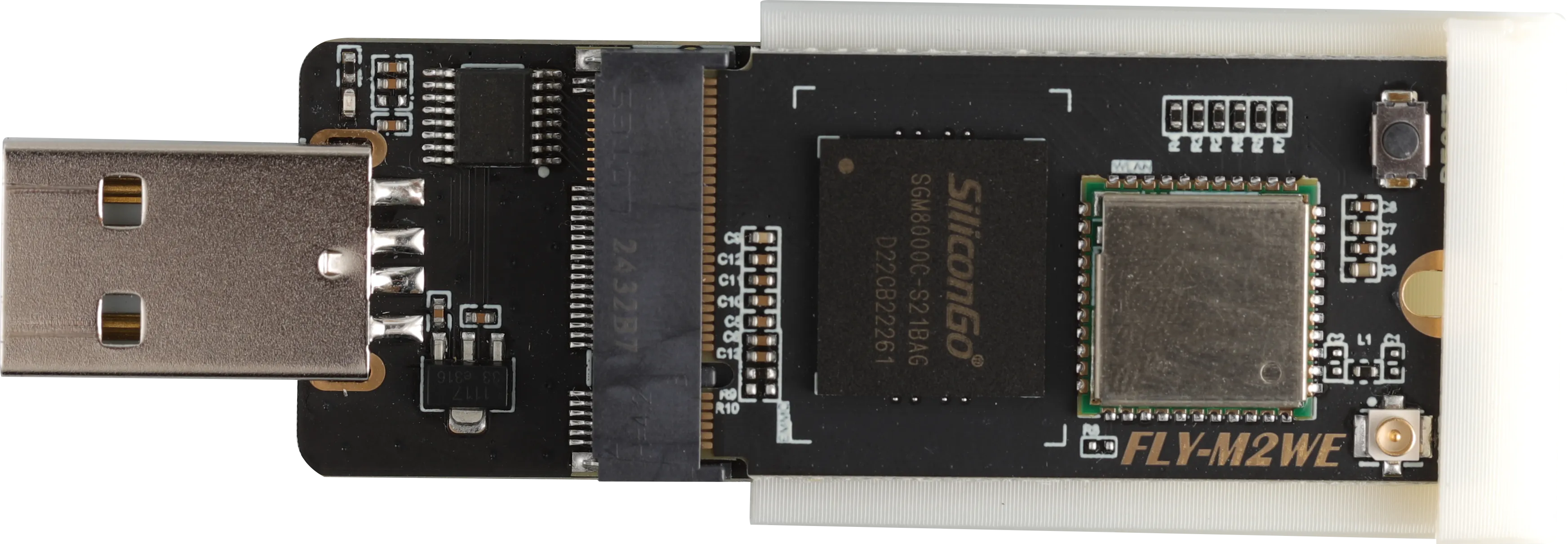

Установите антенну модуля M2WE или 2.4G WiFi

заметка

Для верхней машины FLY требуется использовать модуль M2WE или 2.4G WIFI, в противном случае WiFi работать не будет
Обратите внимание, что верхняя машина не поддерживает WiFi с китайским названием и не поддерживает двухдиапазонный WiFi 2.4G и 5G

Место, указанное красной стрелкой, является интерфейсом антенны WiFi
Порт антенны WiFi - ipex1
Антенну необходимо установить на M2WE, иначе из-за слабого сигнала может не быть подключения к маршрутизатору

подсказывать

После установки системной карты можно перейти к следующему шагу, подключившись к верхней машине по SSH

Подайте питание на верхнюю машину.
На этом этапе ваша верхняя машина уже готова к запуску!!!
Выполните следующий шаг: SSH-подключение к верхней машине

Изменение других параметров конфигурации системы

Для изменения других параметров конфигурации системы перейдите по ссылке: Изменение конфигурации системы
