Способ подключения и настройки инструментальной панели RS232

• Схема подключения RS232

Конфигурация интерфейса

Важные замечания

Важная подготовка

1. Требование к прошивке:
   Плата инструментов должна быть прошита прошивкой RS232, иначе связь будет невозможна.
2. Обязательное объединение по GND:
   ⚠️ Перед подключением платы инструментов необходимо убедиться, что она использует один источник питания с C8P, или соединить GND платы инструментов и основной платы (достаточно использовать общий источник питания 24 В/12 В)
3. Характеристики интерфейса:
   • Два интерфейса RS232 поддерживают независимую работу и одновременное использование
   • Параметр serial: в Klipper аппаратно зафиксирован и не подлежит изменению

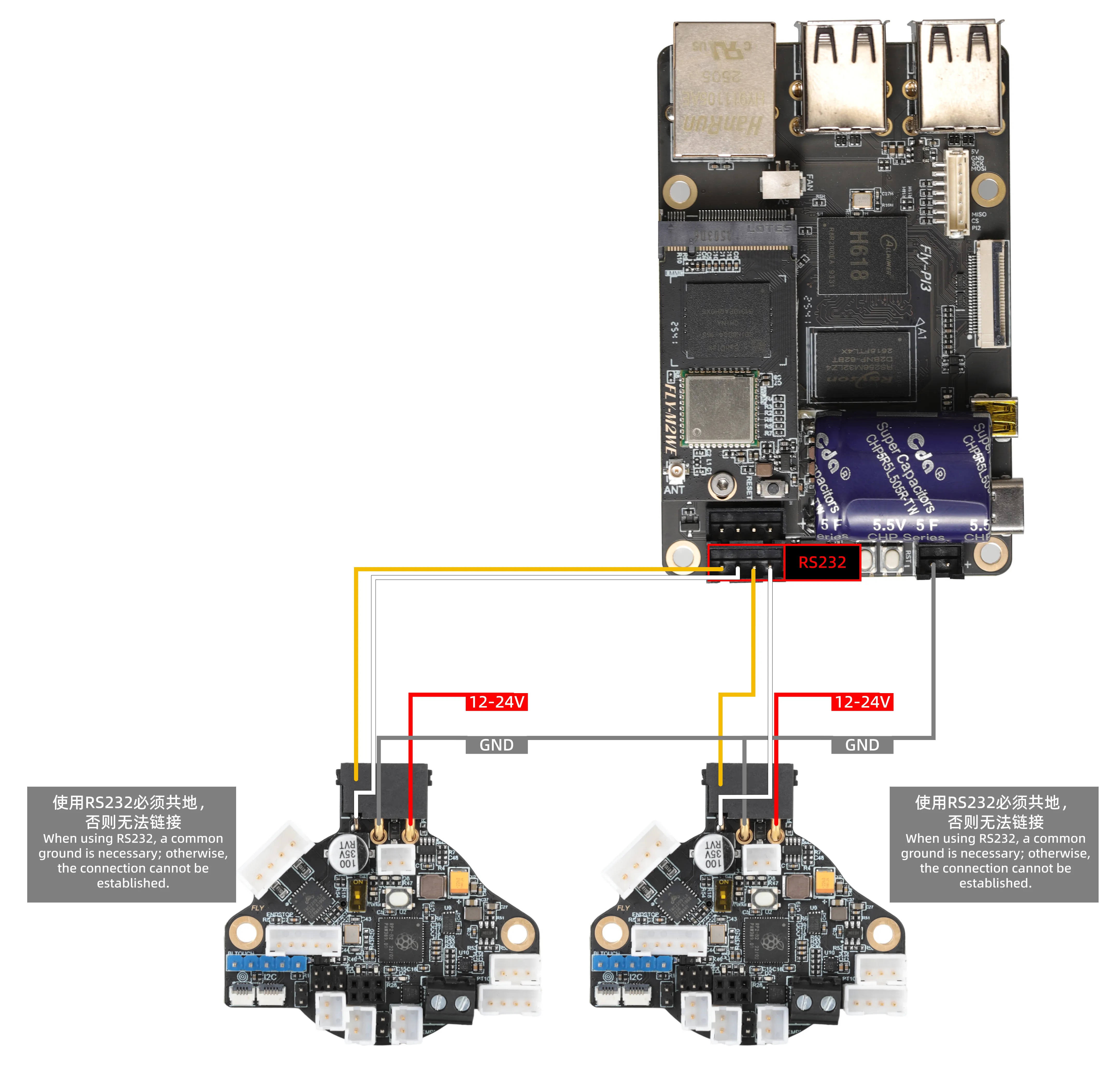

Схема подключения

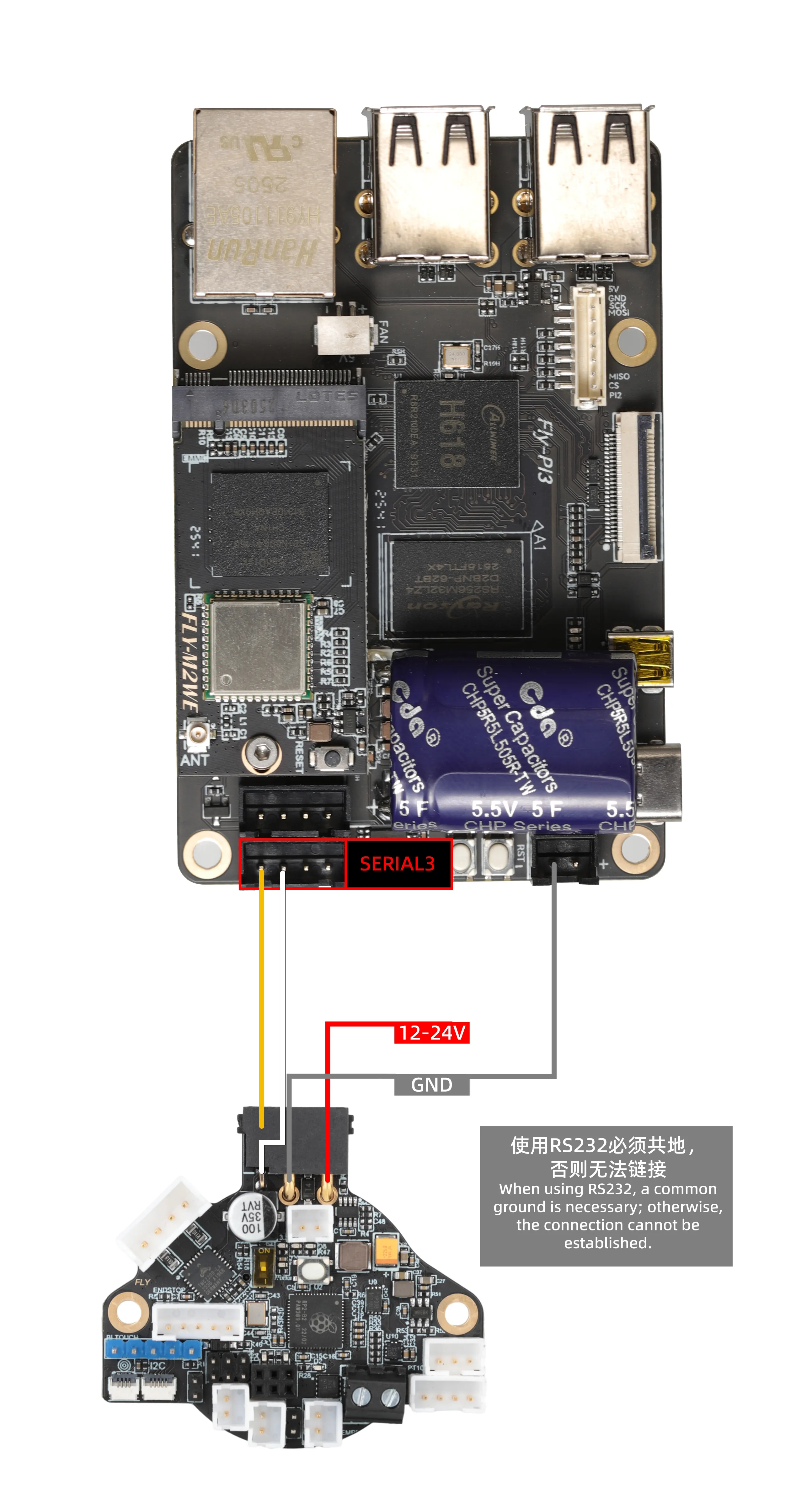

Метод подключения левого интерфейса (SERIAL3)

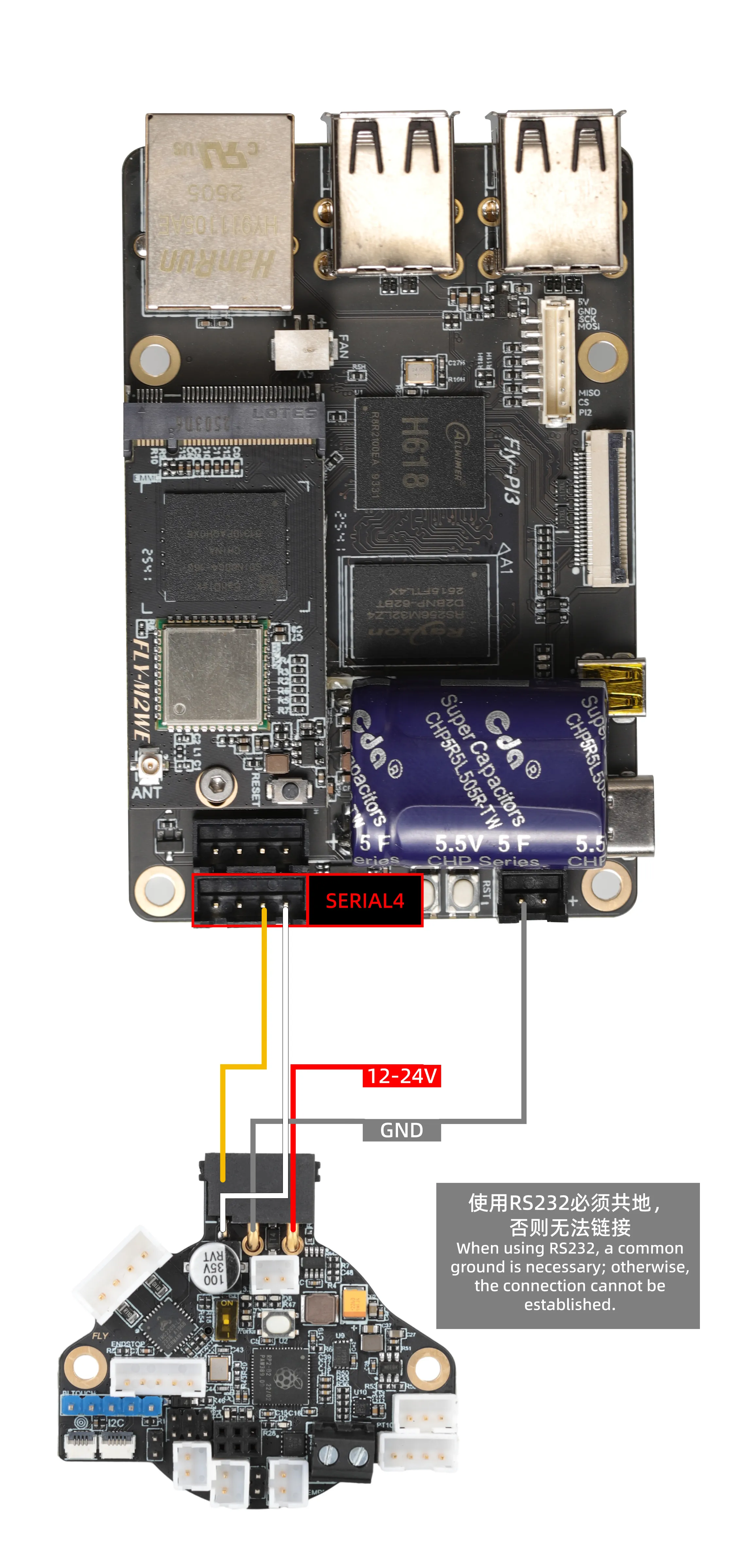

Метод подключения правого интерфейса (SERIAL4)

Левый интерфейс (SERIAL3)

Шаги конфигурации

1. Редактирование файла printer.cfg

   [mcu Laser]
   serial: /dev/serial3  # Узел устройства для левого интерфейса фиксирован
   baud: 250000
   restart_method: command

2. Объяснение ключевых настроек
   • Laser в [mcu Laser] можно переименовать по своему усмотрению
   • /dev/serial3 — специфический узел для левого интерфейса, его нельзя изменить

Правый интерфейс (UART4)

Шаги конфигурации

1. Редактирование файла printer.cfg

   [mcu ToolBoard]
   serial: /dev/serial4  # Узел устройства для правого интерфейса фиксирован
   baud: 250000
   restart_method: command

2. Объяснение ключевых настроек
   • ToolBoard в [mcu ToolBoard] можно переименовать по своему усмотрению
   • /dev/serial4 — специфический узел для правого интерфейса, его нельзя изменить

Получение ID и настройка

1. Откройте браузер и в адресной строке введите IP-адрес контроллера. Например, если IP-адрес контроллера 192.168.101.179, просто введите его и нажмите Enter.

2. Откройте веб-интерфейс контроллера и в меню настроек в левой боковой панели найдите следующее:

Для fluidd: {…} , войдите внутрь, чтобы найти файл printer.cfg

Для mainsail: Машина, войдите внутрь, чтобы найти файл printer.cfg

3. Заполните соответствующий ID

2. Применение настроек

   • После вставки кода конфигурации в соответствующую область
   • Нажмите кнопку SAVE & RESTART в правом верхнем углу

3. Если Klipper выводит предупреждение ADC out of range, это нормальное явление. Подключите нагревательный стол и датчик температуры к основной плате, настройте соответствующие пины датчика температуры для сопла и нагревательного стола, затем сохраните изменения и перезапустите систему.
