Подключение и настройка экрана

Подключение экрана

Подключение экрана TFT-V2

Подключение резистивного экрана TFT

подсказывать

• В комплекте с TFT-дисплеем поставляются два шлейфа FPC: один - 14P (узкий), другой - 16P (широкий).
• Для подключения TFT-дисплея необходимо использовать только 16P (широкий)!!!
• Для резистивного экрана необходимо переключить переключатель на обратной стороне экрана в положение Resi, иначе сенсорный экран работать не будет.
• Для емкостного экрана необходимо переключить переключатель на обратной стороне экрана в положение Cap, иначе сенсорный экран работать не будет.

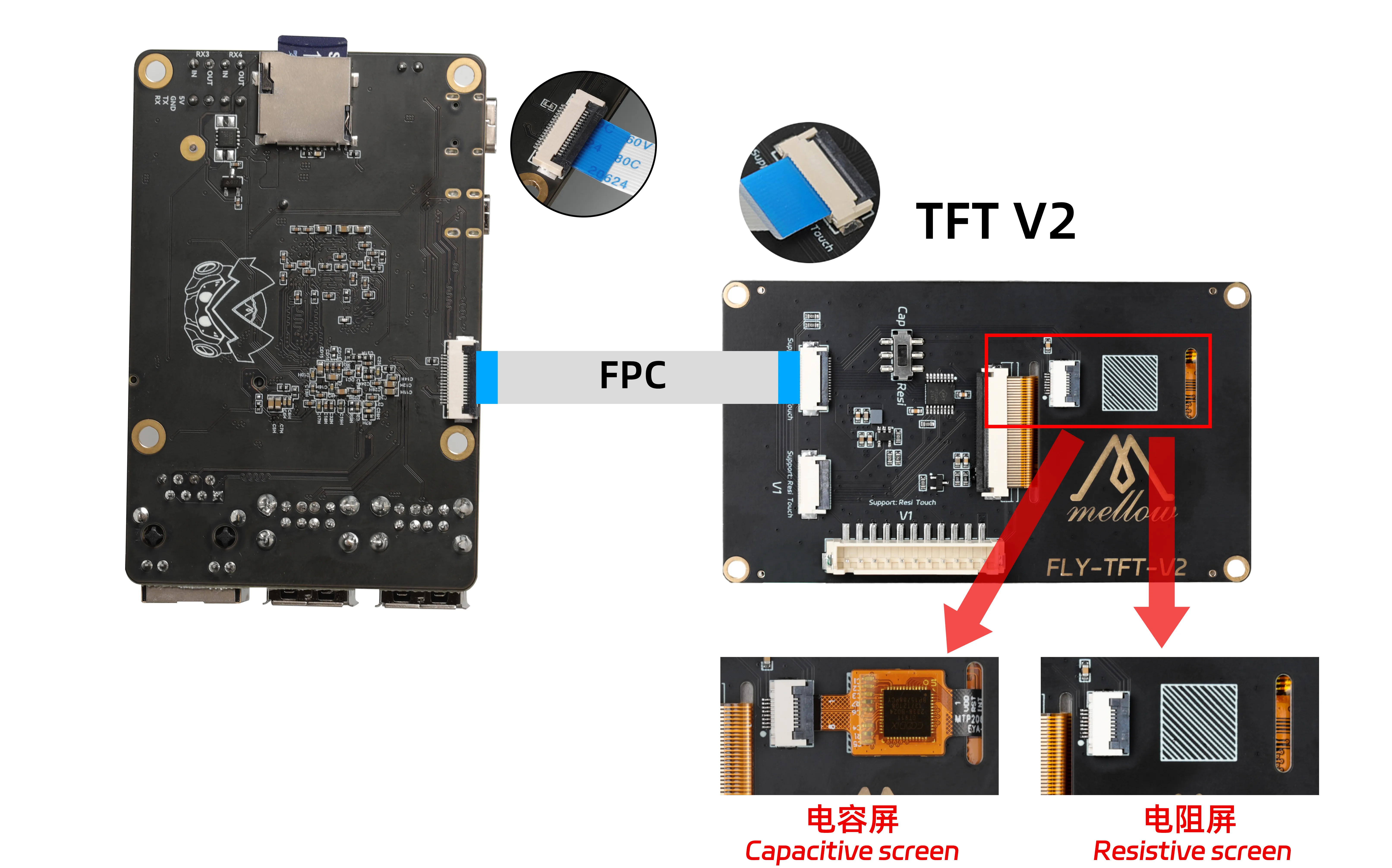

1. Подключение резистивного экрана TFT к FLY-Pi V3

Подключение HDMI

Подключение HDMI

1. Подключение экрана FLY-HDMI-LCD5

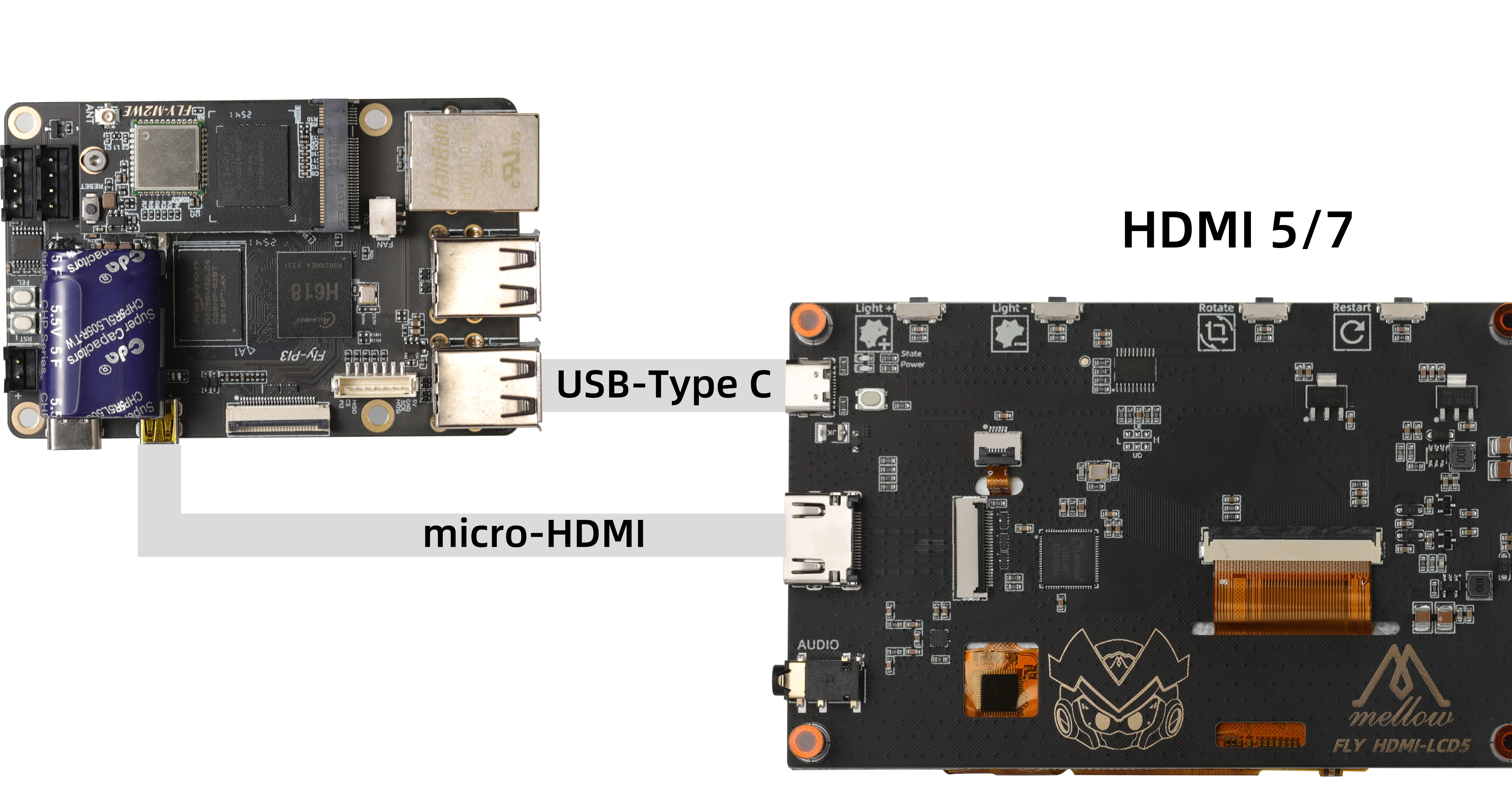

Способ подключения 1

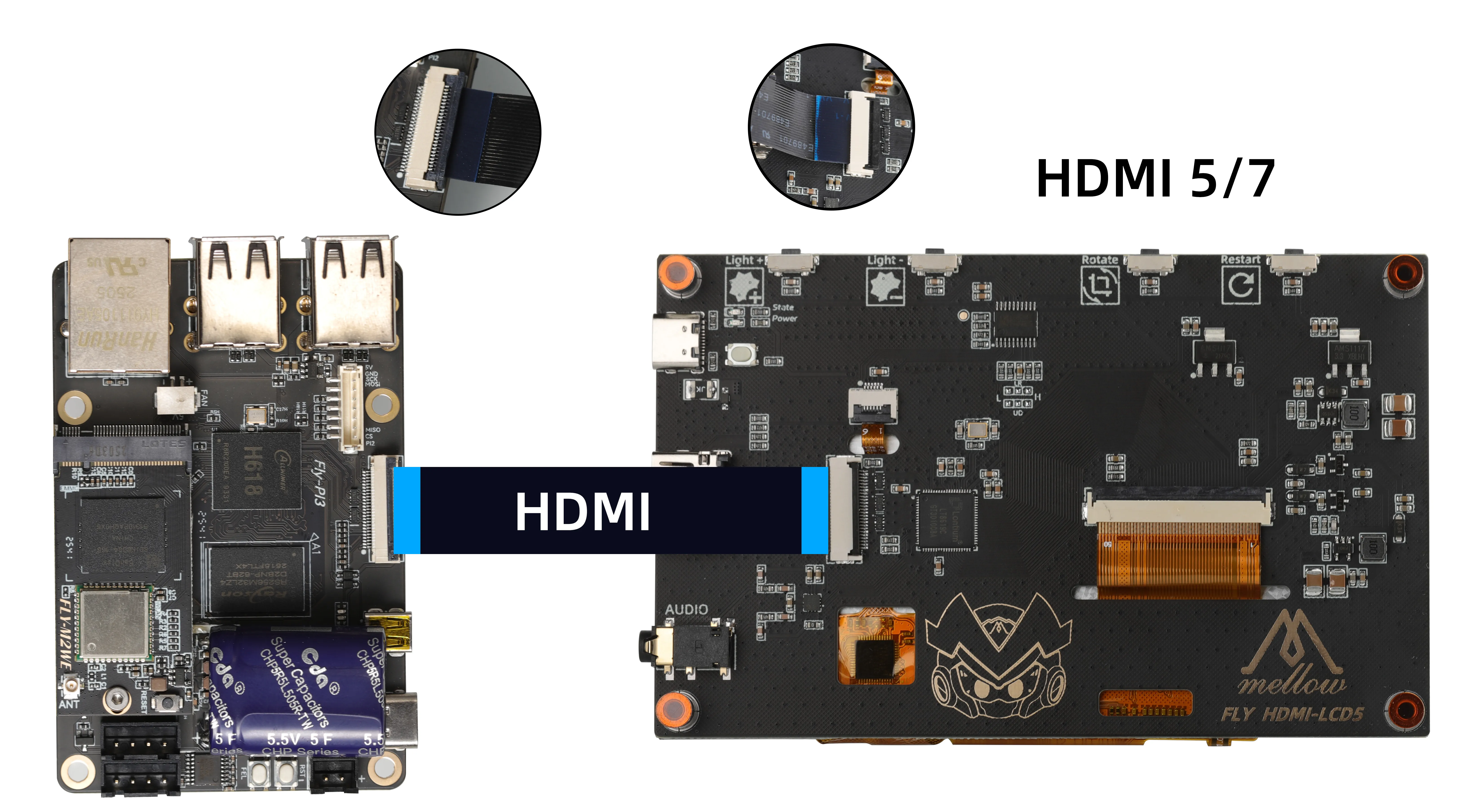

Способ подключения 2

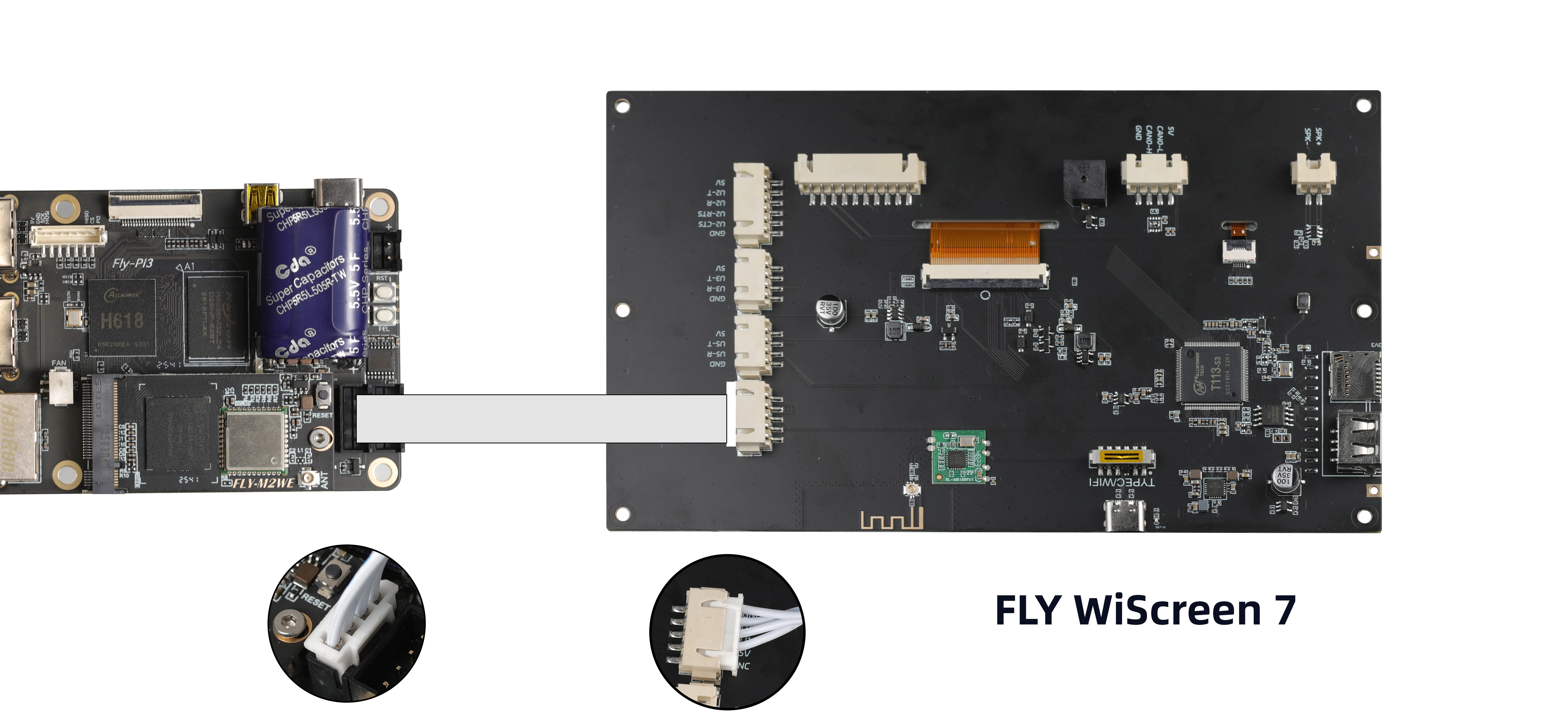

Подключение UART-дисплея

Подключение UART-дисплея

---

Настройка экрана

Настройка экрана в системе FLYOS-FAST

Настройка экрана в системе FLYOS-FAST

1. Откройте IP-адрес устройства в браузере, например: http://192.168.6.110/

В fluidd, как показано на рисунке ниже: Снимите галочку -> Скрыть файлы и папки.

В mainsail, как показано на рисунке ниже: Установите галочку -> Показать скрытые файлы.

2. Теперь вы можете увидеть папку .flyos-config. Перейдите в эту папку, там будет файл sys-config.conf.

3. Откройте файл sys-config.conf, внесите необходимые изменения, затем сохраните и закройте файл.

Настройка резистивного TFT-экрана

• Необходимо изменить значение после screen= на fly-tft-v2-r
• Необходимо изменить значение klipper_screen=0 на klipper_screen=1
• Ниже приведен пример правильной настройки

screen=fly-tft-v2-r

• и

klipper_screen=1

Настройка емкостного TFT-экрана

• Необходимо изменить значение после screen= на fly-tft-v2-c
• Необходимо изменить значение klipper_screen=0 на klipper_screen=1
• Ниже приведен пример правильной настройки

screen=fly-tft-v2-c

• и

klipper_screen=1

Настройка HDMI-экрана

• Необходимо изменить значение после screen= на hdmi
• Необходимо изменить значение klipper_screen=0 на klipper_screen=1
• Ниже приведен пример правильной настройки

screen=hdmi

• и

klipper_screen=1

Настройка UART-экрана

• Необходимо изменить значение moon2uart после него с 0 на 1
• Необходимо изменить значение klipper_screen=1 на klipper_screen=0
• Ниже приведен пример правильной настройки

moon2uart=1
