Использование акселерометра

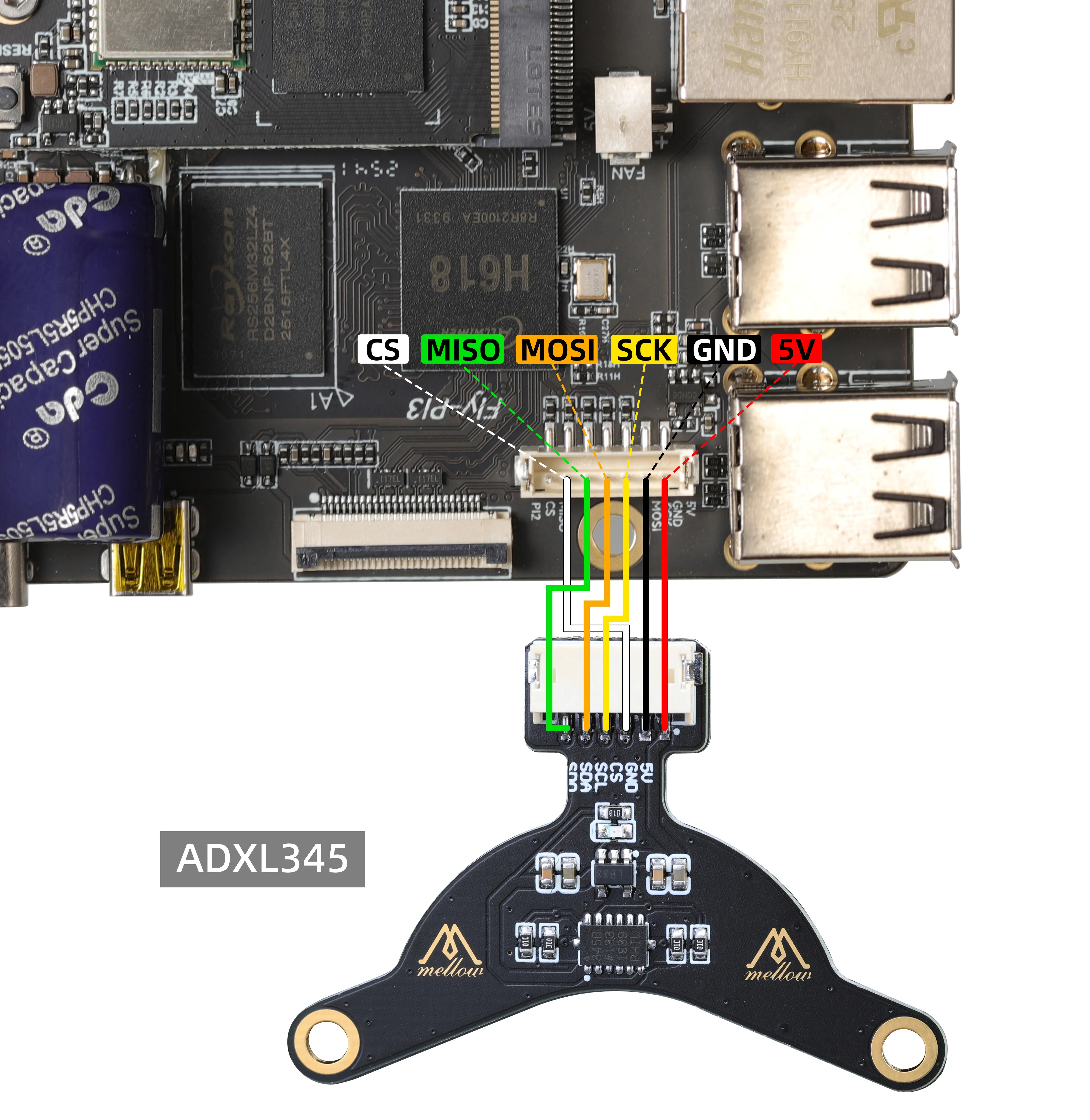

Подключение к основной плате

Предупреждение о конфликте интерфейсов

Экран TFT и интерфейс акселерометра SPI не могут использоваться одновременно!

• Физический конфликт: Экран TFT (через интерфейс FPC-TFT), интерфейс SPI акселерометра (ZH1.5-7P) и интерфейс расширения RRF аппаратно используют один и тот же набор ресурсов SPI.
• Последствия: При одновременном подключении будет приводить к некорректному отображению экрана и существенным ошибкам в измерениях акселерометра.
• Решение: При использовании подключайте только один из указанных интерфейсов.

Конфигурация

[mcu host]
serial: /tmp/klipper_host_mcu

[adxl345]
cs_pin: host:gpiochip0/gpio263
spi_bus: spidev1.2

[resonance_tester]
accel_chip: adxl345
#accel_chip_y: adxl345 bed
probe_points:
    100, 100, 20  # пример

Использование

Установка зависимых пакетов

заметка

• Для верхнего компьютера FLY выполнять не нужно, требуемые пакеты уже установлены
• Для других верхних компьютеров выполнение обязательно! Рекомендуется использовать SSH-инструменты, такие как MobaXterm_Personal

• Последовательно выполните команды, приведенные ниже, чтобы установить зависимые пакеты

• Обратите внимание, в зависимости от производительности CPU, установка может занять много времени, до 10-20 минут. Пожалуйста, подождите, пока установка завершится. В некоторых случаях установка может завершиться неудачно, если объем ОЗУ на материнской плате слишком мал.

  sudo apt install python3-numpy python3-matplotlib libatlas-base-dev

  ~/klippy-env/bin/pip install matplotlib numpy

Тестирование акселерометра

• Необходимо выполнить возврат в исходное положение перед запуском
• Введите следующую команду в консоли

ACCELEROMETER_QUERY

• При наличии нескольких акселерометров можно указать конкретный для тестирования: ACCELEROMETER_QUERY CHIP=<ADXL>, где <ADXL> необходимо заменить на соответствующее имя акселерометра
• Если появляются ошибки, проверьте проводку и настройки
• Нормальный вывод показан на следующем изображении

• Таким образом можно приступить к измерению компенсации резонанса

Калибровка акселерометра

• Выполнить возврат в исходное положение
• После ввода следующей команды в консоли начнется автоматическая калибровка по осям X и Y

SHAPER_CALIBRATE

• После завершения калибровки выполните следующую команду для сохранения данных

SAVE_CONFIG

• Процесс калибровки может занять продолжительное время, подождите
• Если вы хотите откалибровать только одну ось, вы можете использовать следующую команду

SHAPER_CALIBRATE AXIS=X

подсказывать

Внимание! Если во время тестирования принтер начинает сильно вибрировать, немедленно нажмите кнопку аварийной остановки или отправьте команду M112 для остановки

• Слишком высокое значение accel_per_hz может вызвать сильную вибрацию, его можно немного уменьшить

  [resonance_tester]
  accel_per_hz: 50  # Значение по умолчанию: 75
