Использование I2C

  • Использование 40PIN интерфейса I2C на хост-компьютере

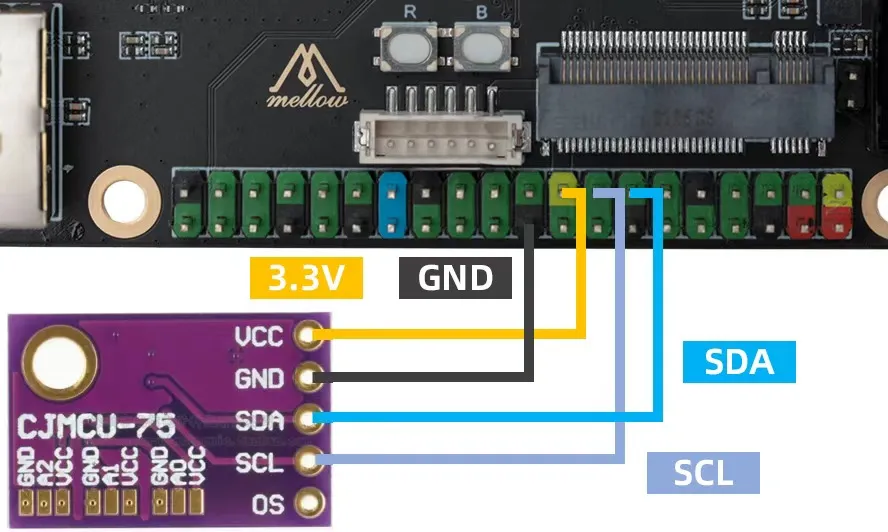

  • В данном руководстве используется датчик I2C FLY-PI V2LM75 с I2C2 в качестве примера!!!!
  • Обратите внимание, что I2C1 уже занят другим устройством и использовать его невозможно!!!!
  • Убедитесь, что соединение надежно!!!!

Через FLY Tools открыть I2C

  • Найдите Overlays и выберите i2c2 и i2c0 в конце
  • Обратите внимание, что I2C1 уже занят другим устройством и использовать его невозможно!!!
  • Сохраните и перезагрузите

Подключение и поиск

  • Подключитесь к FLY-хост-компьютеру через SSH и введите следующие команды, которые выведут следующее содержимое
  • Если используется I2C0, замените цифру 2 в команде на 0
sudo i2cdetect -y -r 2
  • Обратите внимание, что при нормальной работе сразу после нажатия Enter появится вышеуказанное содержимое с адресом
  • Обратите внимание, что адрес является случайным
  • Обратите внимание, что если соединение не правильное, провода подключены неправильно, конфигурация не включена или модуль поврежден, вывод будет некорректным
  • Адрес необходимо перевести из шестнадцатеричной системы в десятичную и ввести после i2c_address: в конфигурации
  • Можно воспользоваться онлайн-конвертером для перевода систем счисления в браузере

Настройка

[mcu host]
serial: /tmp/klipper_host_mcu

[temperature_sensor my_sensor]
sensor_type: LM75
i2c_address:72
# # Значение по умолчанию 72 (0x48). Обычный диапазон 72-79 (0x48-0x4F), и три
# # младших бита адреса настраиваются через контакты на чипе
# # (обычно с помощью перемычек или жесткой прокрутки).
i2c_mcu:host
i2c_bus:i2c.2
# i2c_software_scl
