Настройка экрана и его подключения

к сведению

• Для lite2.1 необходимо подключиться к системе через SSH и ввести указанные ниже команды, чтобы использовать Fly Tools для настройки экрана:

sudo sed -i 's/board=fly-lite2/board=fly-lite2.1/g' /boot/FlyOS-Env.txt

• Для работы с Fly Tools необходимо, чтобы верхний компьютер был подключен к сети и можно было получить доступ по адресу IP+:9999
• Например: 192.168.6.110:9999

Экран TFT

• В FLY TOOLS необходимо включить KS

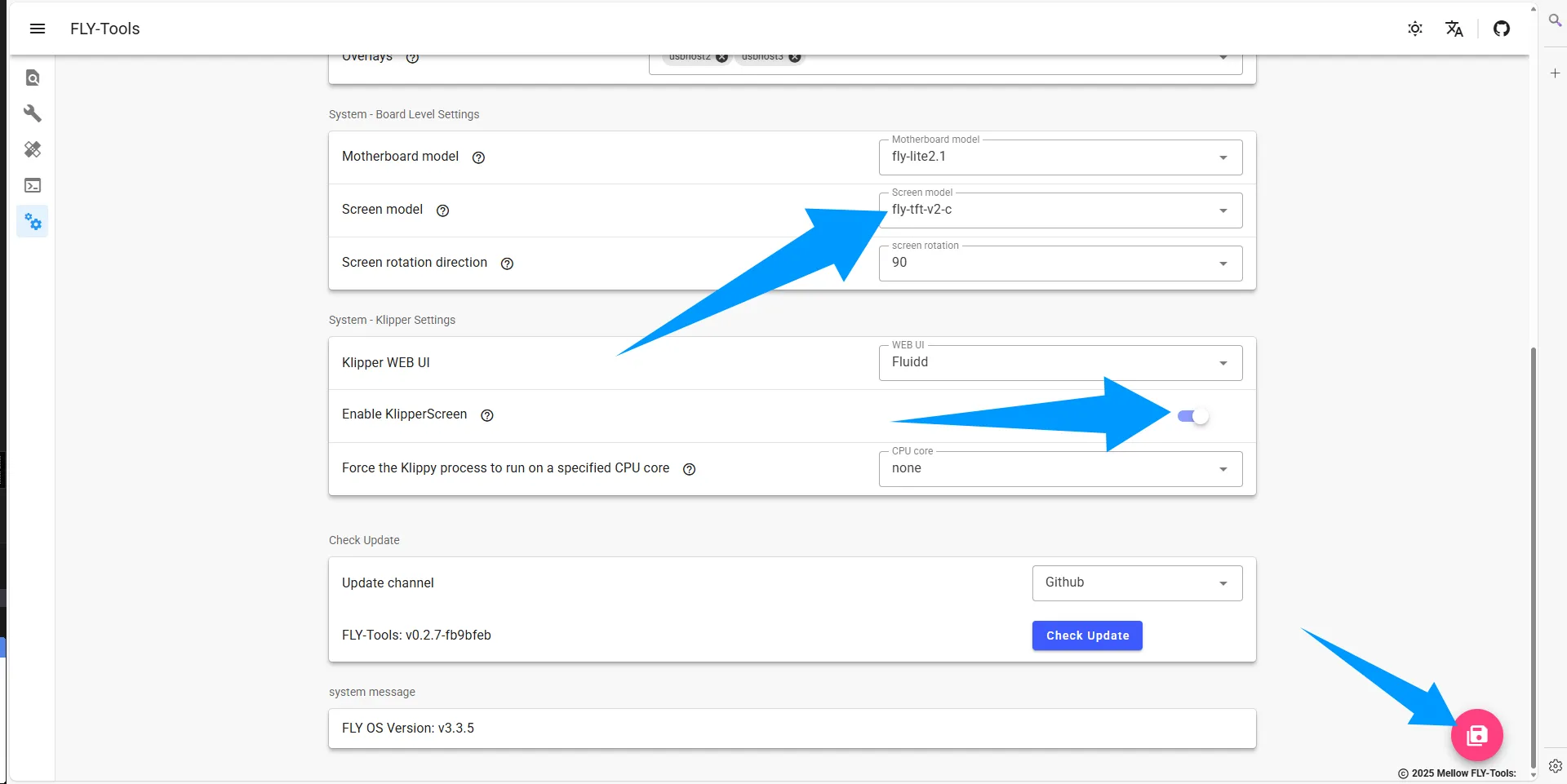

Настройка экрана TFT с емкостным触摸ем

Метод один

• Для настройки емкостного экрана используйте следующую команду для изменения настройки на fly-tft-v2-c

sudo sed '11s/screen=none/screen=fly-tft-v2-c/' -i /boot/FlyOS-Env.txt

• Убедитесь, что переключатель на обратной стороне экрана установлен в положение Cap
• Проверьте успешность изменений с помощью следующей команды

sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'

• Для изменения настроек емкостного экрана на резистивный используйте следующую команду

sudo sed -i '11{/^#/!s/screen=fly-tft-v2-c/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt

Метод два

• Используйте следующие инструменты: кардридер, SD/TF-карта с записанным образом lite2
• Вставьте SD/TF-карту в кардридер и подключите его к USB порту компьютера. В этом случае на компьютере появится диск boot

• Щелкните правой кнопкой мыши по значку диска boot, после чего откроется изображение файлов

• Найдите файл с названием FlyOS-Env.txt

• Дважды щелкните правой кнопкой мыши по файлу FlyOS-Env.txt, чтобы открыть его
• Найдите строки 8 и 11 на изображении и сделайте необходимые изменения

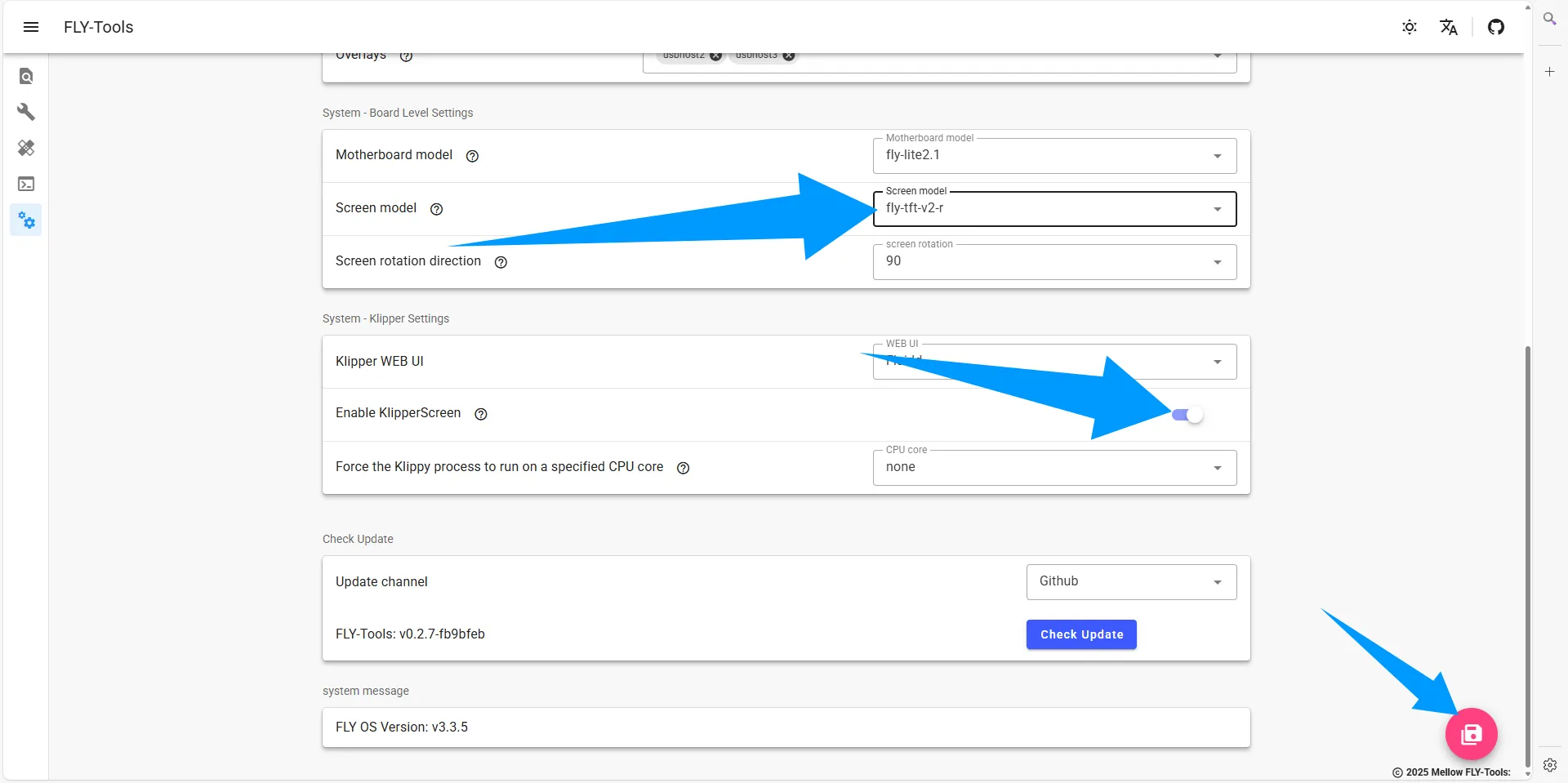

Настройка экрана TFT с резистивным触摸ем

Метод один

• Для настройки резистивного экрана используйте следующую команду для изменения настройки на fly-tft-v2-r

sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt

• Убедитесь, что переключатель на обратной стороне экрана установлен в положение Resi
• Проверьте успешность изменений с помощью следующей команды

sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'

• Для изменения настроек резистивного экрана на емкостный используйте следующую команду

sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v2-c/}' /boot/FlyOS-Env.txt

Метод два

• Используйте следующие инструменты: кардридер, SD/TF-карта с записанным образом lite2
• Вставьте SD/TF-карту в кардридер и подключите его к USB порту компьютера. В этом случае на компьютере появится диск boot

• Щелкните правой кнопкой мыши по значку диска boot, после чего откроется изображение файлов

• Найдите файл с названием FlyOS-Env.txt

• Дважды щелкните правой кнопкой мыши по файлу FlyOS-Env.txt, чтобы открыть его
• Найдите строки 8 и 11 на изображении и сделайте необходимые изменения

• Подключение экрана TFT для FLY-Lite


Настройка HDMI

• В FLY TOOLS необходимо выполнить настройку экрана и включить KS


Метод

• Используйте следующие инструменты: кардридер, SD/TF-карта с записанным образом lite2
• Вставьте SD/TF-карту в кардридер и подключите его к USB порту компьютера. В этом случае на компьютере появится диск boot

• Щелкните правой кнопкой мыши по значку диска boot, после чего откроется изображение файлов

• Найдите файл с названием FlyOS-Env.txt

• Дважды щелкните правой кнопкой мыши по файлу FlyOS-Env.txt, чтобы открыть его
• Найдите строки 8 и 11 на изображении и сделайте необходимые изменения

• Подключение экрана HDMI для FLY-Lite
