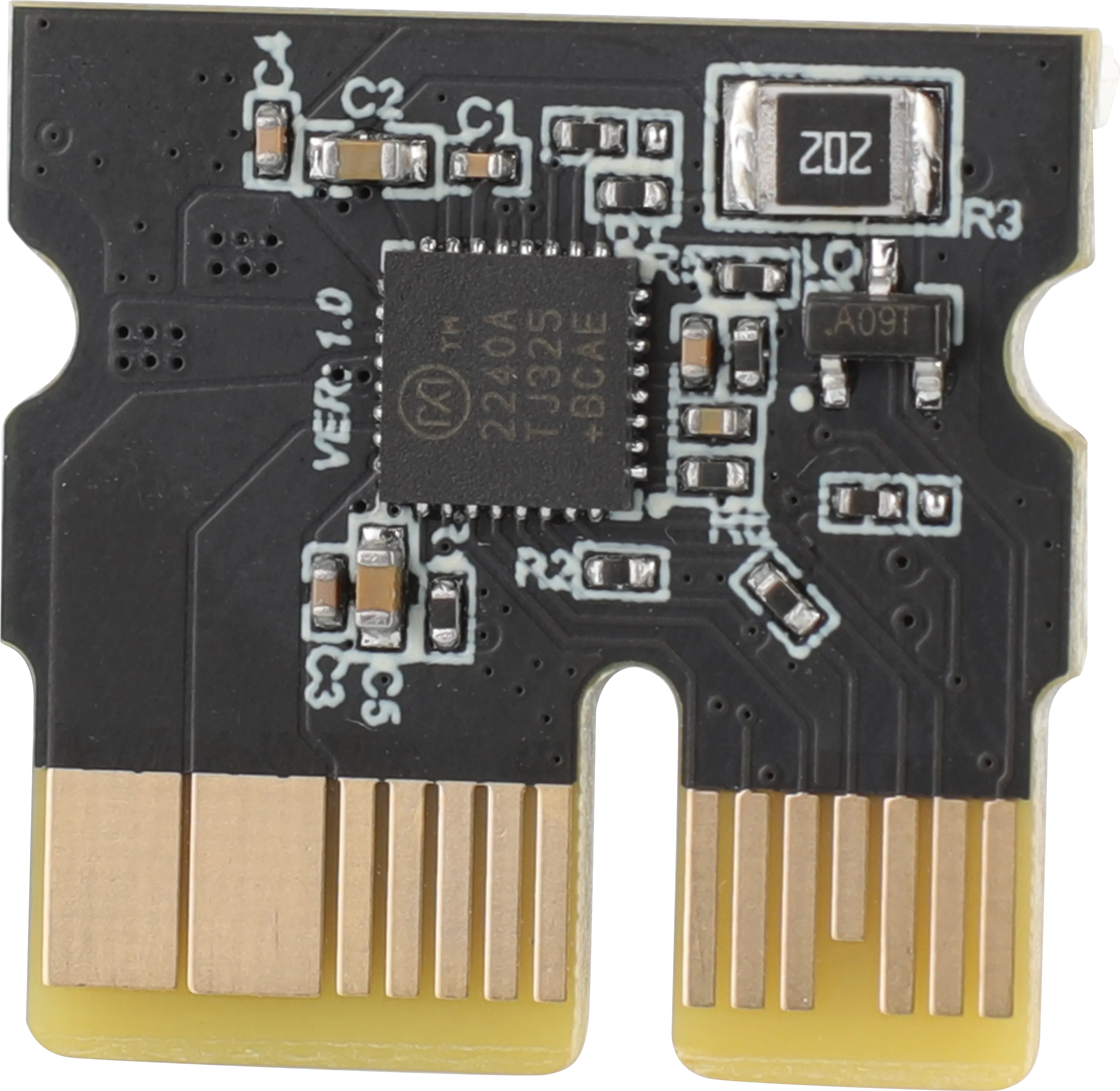

TP 2240

TMC-2240

  • Напряжение питания: 12V-36V
  • Совместимо с: прошивкой Klipper/RRF
  • Поддержка режима работы драйвера: TMC: SPI
  • Интеграция детектирования температуры
  • Полная защита и диагностика аналоговых входов
  • Полностью интегрированное безиндукционное измерение тока (ICS)
  • Интерфейс шаг/направление с интерполяцией микрокрошек microPlyer
  • Защита от короткого замыкания, блокировка при низком напряжении, защита от перегрева чипа (тепловая остановка)
  • Поддержка высокоточного обнаружения нагрузки двигателя без датчика stallGuard2
  • Интеграция обнаружения нагрузки двигателя без датчика stallGuard2 и stallGuard4
  • Комбинация без вибрации StealthChop и SpreadCycle решает проблему вибрации двигателя на точках скорости коммутации.
  • Более высокая мощность и меньшее теплоотделение. (Поддерживает более высокое напряжение, 3.0AMAX, подходит для более широкого применения 3D-печати и не нагревается и не повреждается при длительной работе.)

Рекомендуемая конфигурация TP2240

осторожно
  • Сопротивление выборки драйвера - rref: 12300, не устанавливайте неправильно
  • Можно выбрать только один из spi_bus или spi_software

Пример конфигурации режима SPI

[tmc2240 stepper_x]
cs_pin:
spi_bus:
# spi_software_mosi_pin:
# spi_software_miso_pin:
# spi_software_sclk_pin:
run_current: 0.65 # Ток двигателя во время работы
interpolate: False # Включить ли интерполяцию 256 микрокрошек (не рекомендуется)
rref: 12300
stealthchop_threshold: 0 # Порог тишины (если тишина не нужна, установите значение 0)

Инструкция по использованию бесконечных концевых выключателей

:::подсказка Использование без ограничений

  • Использование без ограничений требует использования одного порта ограничения, обычное использование: первый драйвер использует IO1, второй драйвер использует IO2 и т.д.
  • При использовании без ограничений обратите внимание, не подключайте ничего к соответствующим портам ограничений
  • На некоторых материнских платах FLY драйверы подключаются напрямую, обратите внимание на прямое подключение DIAG к соответствующим выводам

:::

Советы по использованию бесконечных концевых выключателей
  • Для использования бесконечных концевых выключателей TP2240 необходимо подключить перемычку DIAG на плате
  • Старый endstop_pin: нужно скрыть или удалить, добавив endstop_pin: tmc2240_stepper_x:virtual_endstop
  • После настройки diag1_pin: состояние концевого выключателя не активировано
  • Значение driver_SGT: необходимо самостоятельно протестировать
  • Пример конфигурации
[stepper_x]
# endstop_pin:
endstop_pin: tmc2240_stepper_x:virtual_endstop
homing_retract_dist: 0 # Если не изменить на 0, это может привести к сбоям при поиске нуля

[tmc2240 stepper_x]
diag1_pin: ^!
driver_SGT: 1

# После настройки убедитесь, что состояние концевого выключателя не активировано
# Этот вывод обычно использует префикс "^", чтобы включить внутренний подтягивающий резистор
# Чувствительность зависит от натяжения ремня, поэтому ее необходимо настроить самостоятельно
# (Убедитесь, что вы установили driver_SGTHRS на подходящее значение чувствительности)
