Важное уведомление

Примечания
  • В этом руководстве специально описывается подключение и поиск идентификатора платы инструментов, связанные шаги не применяются к основной плате, пожалуйста, обратите внимание на различие.
  • Если вы не используете плату инструментов, проигнорируйте это руководство.

Чтение и просмотр идентификатора платы инструментов

  • Подготовьте кабель, обладающий функцией передачи данных, если длина кабеля очень большая, рекомендуется использовать кабель с ферритовым кольцом

  • Перед поиском идентификатора подключите плату инструментов к основной плате Super8 со встроенным прошивкой-мостом с помощью XT30 кабеля

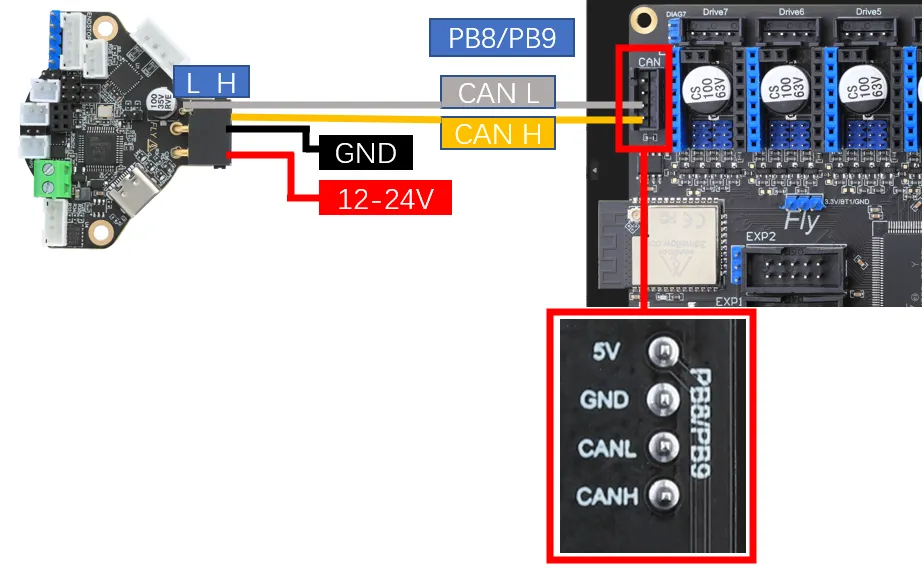

  • Схема подключения платы инструментов CAN

    Предостережения

    Важно
    • Перед началом операции убедитесь, что на плату инструментов загружено прошивка CAN;
    • Это руководство применимо только для поиска ID платы инструментов, а не для поиска ID основной платы;
    • Подключите плату инструментов к UTOC или основной плате, на которую загружена прошивка USB в CAN;
    • Затем подключите UTOC или основную плату с прошивкой USB в CAN к хост-компьютеру, чтобы продолжить дальнейшие операции

    Предостережения по CAN

    • В данном руководстве предполагается, что хост-компьютер уже настроен для работы с CAN
    • Если вы используете хост-компьютер Fly и систему Fly-Armbian или Fly-FAST, то CAN уже настроен по умолчанию, а скорость CAN составляет 1M
    • Если вы впервые используете CAN, обязательно сначала ознакомьтесь с приведенным ниже руководством
    • Руководство по настройке CAN

    Подключение по SSH

    • Сначала войдите в SSH через сеть
    • Обратите внимание, что необходимо войти в SSH по сети, а не через последовательный порт

    Поиск устройства

    • Теперь, когда вы успешно вошли в верхний компьютер, вы можете ввести lsusb для поиска устройств. Возможны следующие варианты:
      • Если при вводе lsusb появляется сообщение о том, что команда ls не найдена, введите следующую команду для установки утилиты:
        sudo apt-get install usbutils
      • Если после ввода lsusb ничего не происходит, это проблема системы, которую мы не в силах решить. Вам необходимо сменить систему или воспользоваться заведомо рабочей системой.
      • Появляется информация, как на изображении ниже (только для справки). Главное — убедиться, что отображается 1d50:606f:
    • 1d50:606f — это устройство, которое вы будете использовать на данном этапе.
    • Если есть несколько устройств 1d50:606f, необходимо исключить одно из них, иначе это повлияет на последующую прошивку и подключение прошивки. Например, если используется FLY MINI PAD, рекомендуется использовать встроенный UTOC, а не другие устройства моста CAN.
    • Если устройство не обнаружено, проверьте, правильно ли подключен кабель и правильно ли записана прошивка.
    Важно

    Поиск CAN ID возможен только при наличии 1d50:606f

    Поиск CAN ID

    • Введите следующую команду для поиска ID
    ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
    • После выполнения команды поиска возможны следующие варианты, проверьте и оцените их в соответствии со своей ситуацией:
      • Если отображается ID и в конце Application: указано Klipper, это означает, что данный ID можно использовать напрямую
      • Если отображается ID и в конце Application: указано CANBOOT или Katapult, это означает, что перед использованием необходимо обновить прошивку
      • Если появляется надпись Total 0 uuids found, возможны следующие причины:
        • Проблема с настройкой CAN-сети
        • Несоответствие скорости CAN, убедитесь, что скорость CAN на хост-компьютере, основной плате и плате инструментов одинаковая
        • Если ID уже настроен в Klipper, необходимо сначала отключить ID в настройках системы, выключить питание, затем снова включить

    Заполнение найденного CAN ID в конфигурации

    • Скопируйте найденный UUID и добавьте его в конфигурацию printer.cfg

    • Если в Application: указано Canboot, то данный ID нельзя добавлять в конфигурацию, необходимо сначала прошить прошивку Klipper, чтобы продолжить

      осторожно

      Примечание: Все ID, приведенные в данном документе, являются примерами. Фактический ID каждой основной платы различается, поэтому измените и введите ID в соответствии с реально полученным.

    • Для fluidd: {…}, нажмите на него, чтобы найти printer.cfg
    • Для mainsail: Машина, нажмите на нее, чтобы найти printer.cfg
    • Ниже приведен пример конфигурации

      Предостережение
      • В приведенной ниже конфигурации toolboard указывает на имя платы инструментов, если имя отличается, замените его на соответствующее
      осторожно
      [mcu toolboard]
      canbus_uuid: <Здесь замените на найденный ранее ID>
      • Ниже приведен пример конфигурации MCU ID для случая с одной основной платой и одной платой инструментов
      • Для ID основной платы обязательно должно быть [mcu toolboard], затем добавьте canbus_uuid: и найденный ID
      • Ниже приведен пример конфигурации
      • Обратите внимание, что это руководство предназначено для поиска и настройки ID платы инструментов, обычно основная плата уже подключена
      • Основная плата обязательно должна быть [mcu], а плата инструментов — [mcu toolboard]
      • Нажмите SAVE & RESTART в правом верхнем углу, файл автоматически сохранится и перезапустится klipper
