Компиляция прошивки для USB

Начало компиляции

Краткое руководство по компиляции прошивки

Примечания

• Сеть: Убедитесь, что хост-компьютер (Raspberry Pi и т.п.) подключен к сети.
• Способ входа: Необходимо входить через SSH по сети, последовательный порт отключен.
• Раскладка клавиатуры: Держите клавиатуру в английском полуширинном режиме

---

Вход по SSH и переключение пользователей

Используйте MobaXterm, PuTTY и другие инструменты для входа по SSH на хост-компьютер.

Переключение пользователя:

• Обычная система (официальная система Raspberry Pi и т.п.)
  Запрещено использовать root, необходимо переключиться на обычного пользователя:

  su <имя_пользователя>

• FLY хост-компьютер (система FlyOS-FAST)
  Поддерживается только вход от пользователя root (пароль: mellow)

---

Руководство по компиляции прошивки

В интерфейсе конфигурации прошивки Klipper поддерживается только управление с клавиатуры, мышь использовать нельзя.

Клавиша	Функция
↑ / ↓	Перемещение курсора вверх/вниз, выбор пункта меню
Enter / Пробел	Подтверждение выбора, отметка опции или вход в подменю
ESC	Возврат в предыдущее меню
Q	Выход из интерфейса конфигурации
Y	При выходе, если есть подсказка, нажмите Y для сохранения конфигурации

Начало компиляции прошивки

Ниже описано, как компилировать прошивку:

1. Подключитесь по SSH, введите следующую команду и нажмите Enter:

   cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

   Здесь rm -rf ~/klipper/.config && rm -rf ~/klipper/out используется для очистки предыдущей конфигурации компиляции и прошивки; make menuconfig используется для открытия интерфейса конфигурации прошивки Klipper.

2. Настройте параметры по порядку, следуя приведенному ниже списку, переходя к следующему пункту только после завершения предыдущего.

   1启用 Enable extra low-level configuration options

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   2Micro-controller Architecture 选择 Raspberry Pi RP2040/RP235x

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   3Processor model 选择 rp2040

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   4Bootloader offset 选择 16KiB bootloader

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (16KiB bootloader) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   5Communication Interface 选择 USBSERIAL

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (16KiB bootloader) --->

   Communication Interface (USBSERIAL) --->

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   6启用 Optimize stepper code for 'step on both edges'

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (16KiB bootloader) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

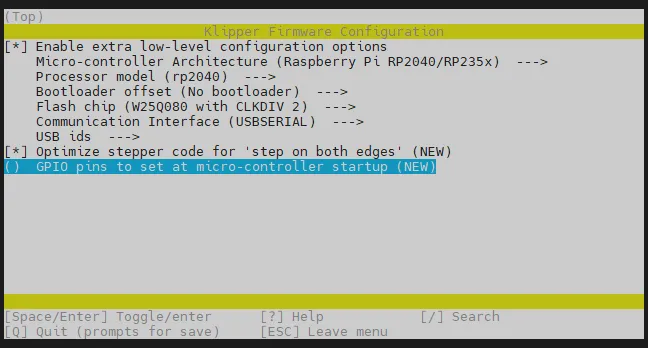

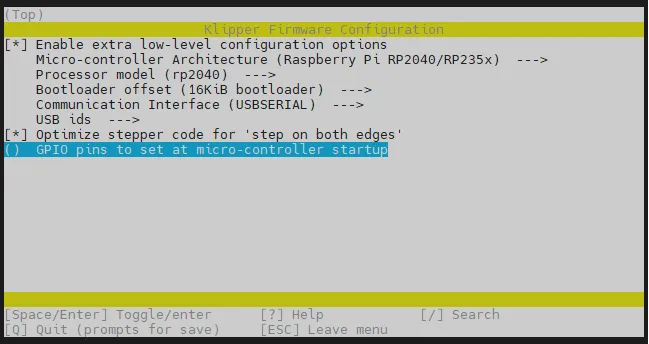

   7按 Q 键退出配置界面

   (Top)

   Klipper Firmware Configuration

   [*] Enable extra low-level configuration options

   Micro-controller Architecture (Raspberry Pi RP2040/RP235x) --->

   Processor model (rp2040) --->

   Bootloader offset (16KiB bootloader) --->

   Communication Interface (USBSERIAL) --->

   USB ids --->

   [*] Optimize stepper code for 'step on both edges'

   () GPIO pins to set at micro-controller startup

   [Space/Enter] Toggle/enter[?] Help[/] Search

   [Q] Quit (prompts for save)[Esc] Leave menu

   GPIO 状态说明：GPIO state at micro-controller startup 是 FLYOS-Klipper 的扩展功能，本页面仅作说明。普通固件编译请保持 Not set，无需进入或修改；如需了解全部 GPIO 启动状态，请查看 GPIO 启动状态使用说明。

   8出现 Save configuration 时按 Y 保存配置

   Quit

   Save configuration?

   (Y)es(N)o(C)ancel

3. После завершения двух последних шагов выше нажмите Q для выхода из интерфейса конфигурации, затем нажмите Y для сохранения настроек.

4. Вернувшись в командную строку, введите следующую команду и нажмите Enter, чтобы начать компиляцию:

   make -j4

   root@flyos-11e5f8 ~/klipper # make -j4

   Compiling out/src/rp2040/bootrom.o

   Compiling out/src/rp2040/usbserial.o

   Compiling out/src/generic/usb_cdc.o

   Compiling out/src/rp2040/chipid.o

   Compiling out/src/rp2040/hard_pwm.o

   Compiling out/src/rp2040/spi.o

   Compiling out/src/rp2040/i2c.o

   Preprocessing out/src/rp2040/rpxxxx_link.ld

   Building out/compile_time_request.o

   Version: XXXX

   Linking out/klipper.elf

   Creating bin file out/klipper.bin

   终端末尾出现 Linking out/klipper.elf 和 Creating bin file out/klipper.bin，即表示编译成功。 实际编译时，部分 Compiling 行和 Version 会随 Klipper 与系统版本变化。

Проверка перехода в режим записи

Отключение питания

Перед началом обязательно полностью выключите принтер и отсоедините источник питания. Не следует подключать или отключать кабели, упорядочивать их или касаться контактов, пока устройство подключено к сети.

• После подключения материнской платы к вычислительному устройству с помощью кабеля Type-C, дважды нажмите кнопку reset — в этот момент на материнской плате зажгутся светодиоды.

Предупреждение

• Если светодиоды не мигают, пожалуйста, перезапишите прошивку Katapult: Запись прошивки Katapult
• Если светодиоды не мигают, после записи прошивки Katapult переходите к следующему шагу.

Запись прошивки

Область применения

Данная процедура предназначена для записи только что скомпилированного фирвэра Klipper с помощью USB Katapult; необходимо работать с типом фирвэра, выбранным на текущей странице.

1. Поиск USB-ID Katapult

Для неофициальных контроллеров FLY сначала необходимо установить Katapult:

Просмотр инструкций по установке Katapult

Выполните следующую команду:

ls /dev/serial/by-id/*

Результаты поиска

В результатах поиска должен появиться полный путь, содержащий usb-katapult_, например:

/dev/serial/by-id/usb-katapult_<модель_чипа>_<ID_устройства>-if00

У каждого контроллера свой уникальный ID — скопируйте полный путь, отображаемый на вашем устройстве.

2. Запись фирвэра Klipper

Замена ID устройства

Замените <Katapult USB ID> в команде на полный путь, найденный на предыдущем шаге, без сохранения квадратных скобок.

• Обычный контроллер Linux
• Контроллер FLYOS / FLY

~/klippy-env/bin/python ~/katapult/scripts/flashtool.py -d <Katapult USB ID>

python3 ~/katapult/scripts/flashtool.py -d <Katapult USB ID>

3. Проверка результата записи

Если команда выполнена без ошибок, это означает, что фирвэр был записан. После завершения записи USB-ID Katapult исчезнет; согласно инструкциям на текущей странице продукта, необходимо снова подключить питание и найти соответствующий ID Klipper.

Loading...

Перезапись фирвэра

Если понадобится обновить уже записанный фирвэр Klipper, нет необходимости заново использовать Katapult для записи. Сначала скомпилируйте нужный фирвэр на текущей странице, затем выберите один из способов в зависимости от текущего состояния устройства.

Способ 1: Автоматический вход в Katapult с помощью команды

Если можно найти ID usb-Klipper_, Klipper может автоматически запросить у контроллера вход в режим Katapult для перезаписи:

cd ~/klipper && make flash FLASH_DEVICE=<usb-Klipper ID>

Замените <usb-Klipper ID> на полный путь, найденный с помощью команды ls /dev/serial/by-id/*. По умолчанию команда использует файл ~/klipper/out/klipper.bin.

Способ 2: Ручная запись после двойного нажатия на кнопку RST

Если в настоящее время нет ID usb-Klipper_ или способ 1 не сработал, используйте следующий метод:

Операции с отключением питания

Перед началом полностью выключите принтер и отключите питание. Не подключайте и не отключайте USB-кабель и не касайтесь контактов, пока устройство подключено к питанию.

1. После отключения питания снова подключите кабель Type-C.

2. Быстро дважды нажмите на кнопку RST контроллера; мигание индикатора свидетельствует о входе в режим Katapult.

3. Поищите USB-ID Katapult:

   ls /dev/serial/by-id/*

4. Используйте найденный ID usb-katapult_ для записи:

   Обычный контроллер Linux:

   ~/klippy-env/bin/python ~/katapult/scripts/flashtool.py -d <Katapult USB ID> -f ~/klipper/out/klipper.bin

   Контроллер FLYOS / FLY:

   python3 ~/katapult/scripts/flashtool.py -d <Katapult USB ID> -f ~/klipper/out/klipper.bin

Внимание

При перезаписи обязательно используйте фирвэр, соответствующий текущему способу подключения. Хотя фирвэр для соединения USB с CAN в конечном итоге работает через CAN, при перезаписи с помощью Katapult используются все равно USB-ID и команды записи через USB.

Поиск USB ID после записи

После завершения записи прошивки и вновь подключения питания к материнской плате продолжите поиск USB ID.

Способ получения USB ID
