Компиляция прошивки для USB
- Micro4 уже поставляется с предварительно записанной прошивкой через USB, поэтому вам не нужно повторно её записывать.
Начало компиляции
-
Требуется ПК с установленным и запущенным сервисом
klipper
Подключение через SSH по сети -
Убедитесь, что устройство правильно подключено к ПК
-
Важно: используйте обычный ПК, например, Raspberry Pi или FLY-пай. Если вы используете модифицированный ПК (например, Wi-Fi адаптер, Redmi и т.д.), то из-за большого количества проблем мы не сможем предоставить вам техническую поддержку
заметка -
Для переключения с пользователя ROOT на обычного пользователя введите следующую команду
-
Не используйте пользователя ROOT
-
Для пользователя fly просто введите:
su fly
. Для других пользователей замените<ваше имя пользователя>
на имя пользователя вашего ПК!
su <имя пользователя вашего ПК>
:::
- 请确保上位机可以正常联网
- 固件编译前需要使用SSH通过网络登录上位机
- 请不要使用串口工具登录上位机
Klipper固件编译和配置页面操作说明
请确保键盘输入法为半角模式,即英文模式
- 键盘上键
↑
,下键↓
,用于上下移动光标来选中菜单项 - 确认键
Enter
或 空格键Space
,用于勾选菜单或进入子菜单 - 退出键
ESC
,用于返回上一级菜单 Q
键,用于退出Klipper固件配置页面Y
键,在退出Klipper固件配置页面时,如果有提示,则点击Y
键保存配置文件
如果配置页面选项比较少,请先勾选[ ] Enable extra low-level configuration options
,用于显示部分隐藏选项
Ниже описан процесс компиляции прошивки:
-
Подключитесь к SSH и введите следующую команду и нажмите Enter:
cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig
-
Команда
rm -rf ~/klipper/.config && rm -rf ~/klipper/out
удаляет предыдущие данные компиляции и прошивку, командаmake menuconfig

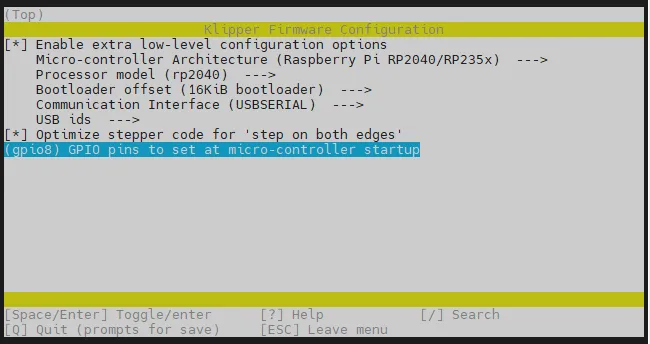

используется для компиляции прошивки, после выполнения которой должен появиться следующий интерфейс: -
Выберите Enable extra low-level configuration options и нажмите Enter
-
Перейдите в меню Micro-controller Architecture и выберите Raspberry Pi RP2040, затем нажмите Enter
-
Выберите Bootloader offset, затем выберите: No bootloader
-
В разделе Communication interface выберите: USBSERIAL
-
Выберите GPIO пины для установки при старте микроконтроллера, введите: gpio8
-
Нажмите клавишу
Q
, появится Сохранить конфигурацию, затем нажмитеY
-
Теперь конфигурация должна быть сохранена и вы вернулись к командной строке
-
Введите
make -j4
для начала компиляции, это займет некоторое время -
Если последний вывод содержит следующее, то компиляция успешна:
Linking out/klipper.elf
Creating hex file out/klipper.bin
Проверка режима записи
- Убедитесь, что хостовая система подключена к сети и шнур данных, соединяющий устройство с хостовой системой, имеет функцию передачи данных.
- Подключитесь к хостовой системе через SSH и введите
lsusb
, затем нажмите Enter. Если появляется информация, заключенная в круглые скобки на изображении ниже, можно переходить к следующему шагу.- Если нет никакого ответа, это проблема системы хостовой системы, мы ничего не можем сделать, вам нужно заменить рабочую систему или заменить хостовую систему.
- Если отображается сообщение об отсутствии команды
lsusb
, выполните эту команду для установки:sudo apt-get install usbutils
2e8a:6177
принадлежит устройству, которое вы используете. ПрефиксOpenMoko, Inc. rp2040
имеет определенную ценность для справки, но не является критерием определения.- На некоторых хостовых системах может отображаться неполная информация или вообще не отображаться из-за системных проблем.
- Если при вводе команды
lsusb
устройство видно, но нет2e8a:6177
, попробуйте заменить кабель данных и подключить материнскую плату к другому USB-портам хостовой системы.
Действия могут быть продолжены только при наличии 2e8a:6177
.
Запись прошивки
- При установке программы для прошивки необходимо подключение к интернету. Убедитесь, что ваш компьютер уже правильно подсоединен к сети интернет.
- Если программа уже установлена, повторная установка не требуется.
Начало прошивки
- Не настройте компьютер Fly. Не забудьте выполнить следующий код для установки пакетов зависимостей для прошивки! В противном случае прошивка не будет возможна!
cd && git clone https://github.com/Arksine/katapult.git

-
Используйте нижеследующую команду для поиска ID вашего устройства, результат должен соответствовать показанному ниже ID (примечание: показанный в изображении ID является примером, каждый материнская плата имеет уникальный ID):
ls /dev/serial/by-id/*
-
Для прошивки используйте следующую команду, убедитесь, что firmware уже скомпилированы, замените
<ваш ID платы>
на ID, найденный на предыдущем шаге~/klippy-env/bin/python ~/katapult/scripts/flashtool.py -d /dev/serial/by-id/<ваш ID платы>
-
Ссылка для справки:
-
Пример успешной прошивки:
Обновление прошивки
- Обновление USB-прошивки
- Обновление CAN-моста прошивки
-
Используйте следующую команду для поиска ID вашей материнской платы, результат должен соответствовать показанному ниже ID (примечание: показанный в изображении ID является примером, каждый материнская плата имеет уникальный ID):
ls /dev/serial/by-id/*
На изображении ниже dev/serial/by-id/usb-katapult_rp2040_E662549553642032-if00
является ID материнской платы

-
Для обновления USB-прошивки необходимо после компиляции последней версии firmware ввести следующую команду для обновления, замените
<ваш ID платы>
на ID, найденный на предыдущем шагеcd ~/klipper/ && make flash FLASH_DEVICE=<ваш ID платы>
- Для обновления CAN-моста USB-прошивки нужно после компиляции последней версии firmware ввести следующую команду для перезагрузки в Katapult. (На изображении ниже показан пример, ID на изображении является примером, пожалуйста, используйте ID из вашего конфигурационного файла)
<ваш CANBUS UUID>
— это UUID платы CANBUS из вашего файла конфигурацииprinter.cfg
~/klippy-env/bin/python3 ~/katapult/scripts/flashtool.py -i can0 -r -u <ваш CANBUS UUID>
- На изображении ниже
f95cee90e1f9
является UUID материнской платы CANBUS

-
После перезагрузки в Katapult используйте следующую команду для поиска ID вашей материнской платы, результат должен соответствовать показанному ниже ID (примечание: показанный в изображении ID является примером, каждый материнская плата имеет уникальный ID)
ls /dev/serial/by-id/*
На изображении ниже /dev/serial/by-id/usb-Klipper_stm32f072xb_43002C000951324757373520-if00
является ID материнской платы

-
Убедитесь, что новая прошивка скомпилирована, затем выполните команду для прошивки. Замените
<ваш ID платы>
на ID, найденный на предыдущем шагеcd ~/klipper/ && make flash FLASH_DEVICE=<ваш ID платы>
Решение проблем с неправильной прошивкой
- Отключите питание платы, снова включите его и быстро дважды нажмите кнопку сброса на плате.
- Или используйте очистку Windows и повторную прошивку BL.
