Подключение и настройка экрана

Подключение экрана​

Важные правила безопасности

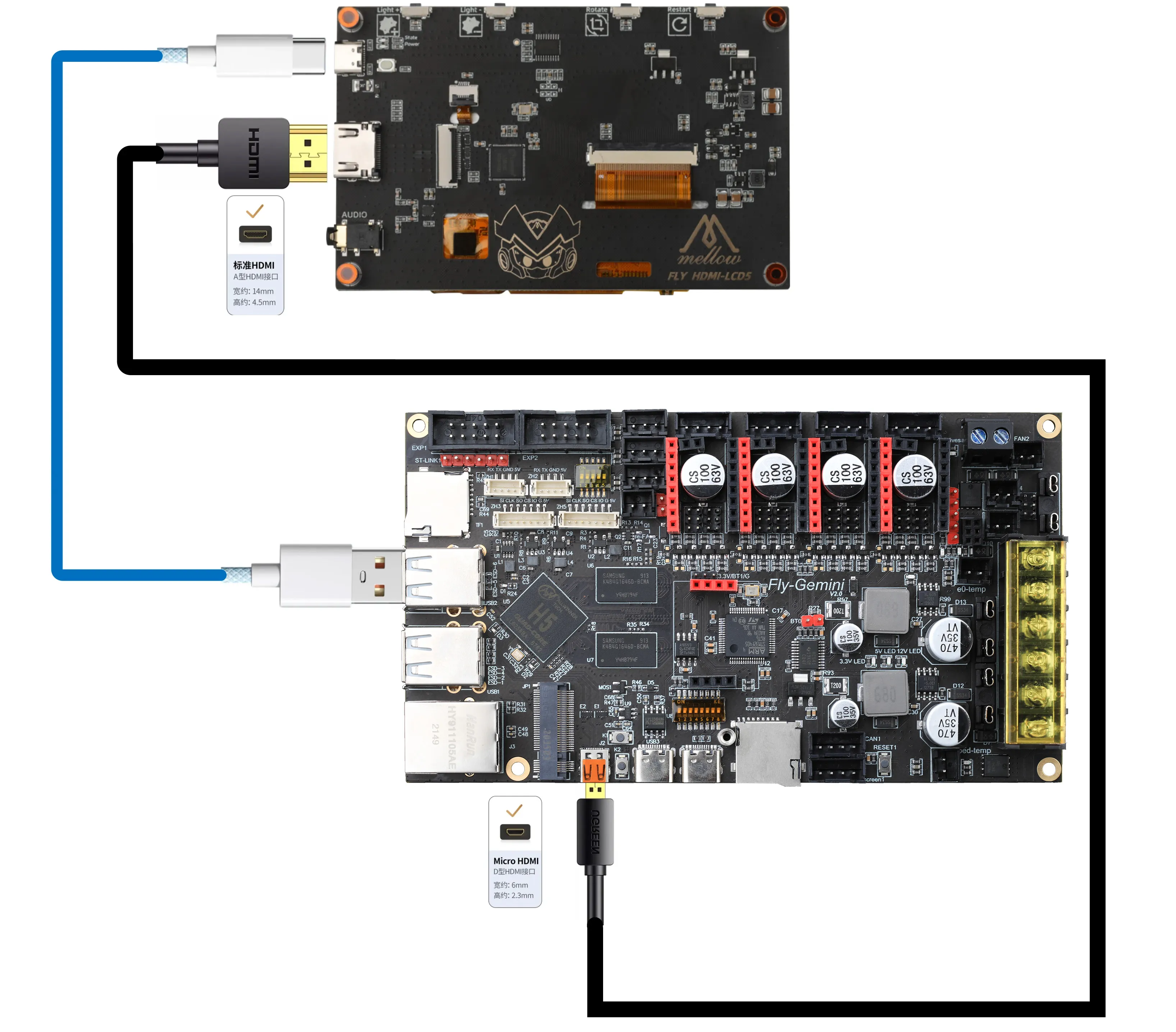

  • При подключении HDMI-экрана с помощью шлейфа FPC обязательно выполняйте операции в Полное отключение электроэнергии состоянии, чтобы предотвратить повреждение экрана
  • TFT-экран подключается с помощью жгута проводов. Подключайте по схеме на рисунке только при отключенном питании и проверяйте направление разъема, чтобы избежать ошибок подключения и выхода оборудования из строя

Подключение шлейфа резистивного TFT-экрана​

Совет
  • Обратите внимание на порядок подключения шлейфа, убедитесь в правильности соединения

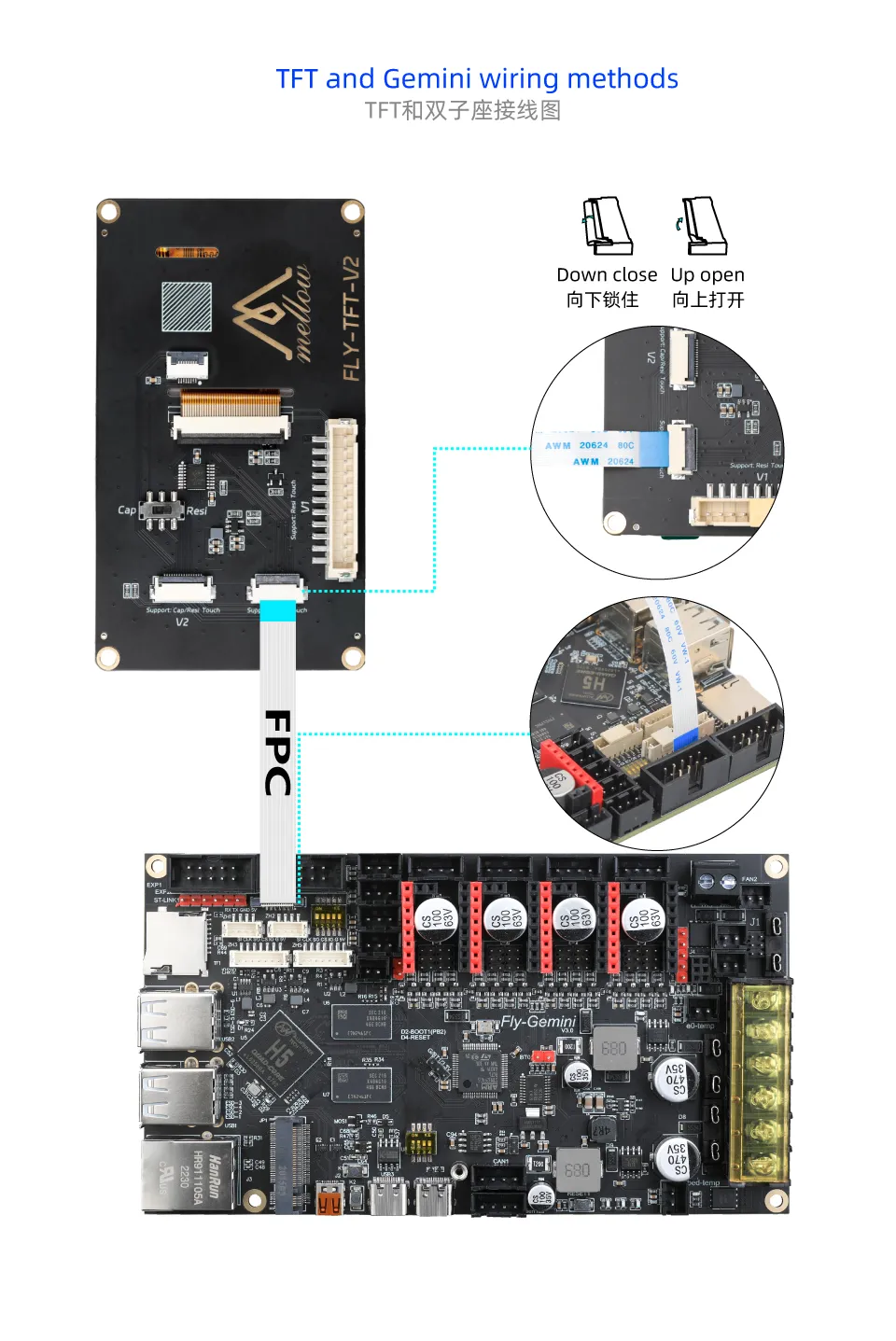

  1. Схема установки TFT-экрана

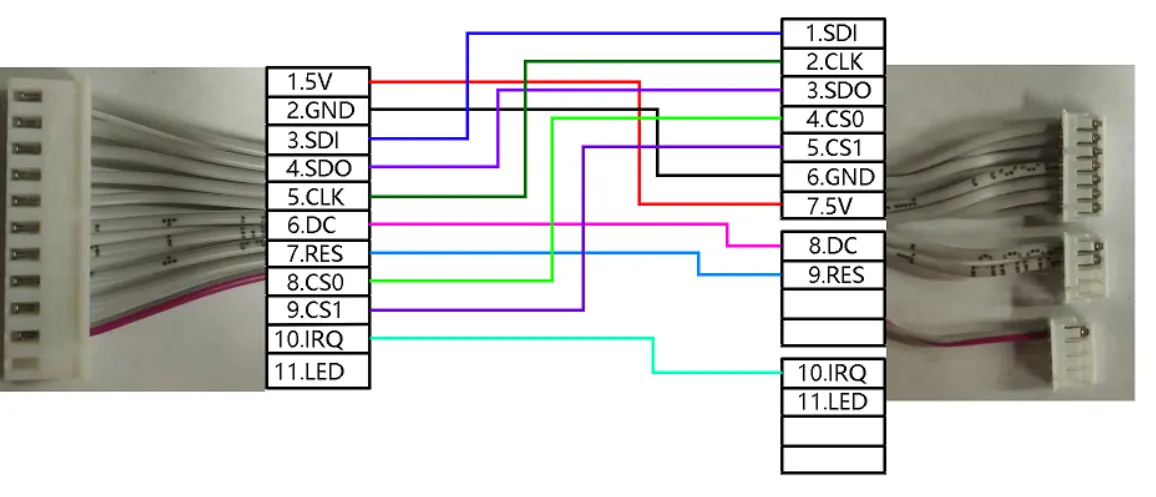

  • Схема расположения проводов
Loading...

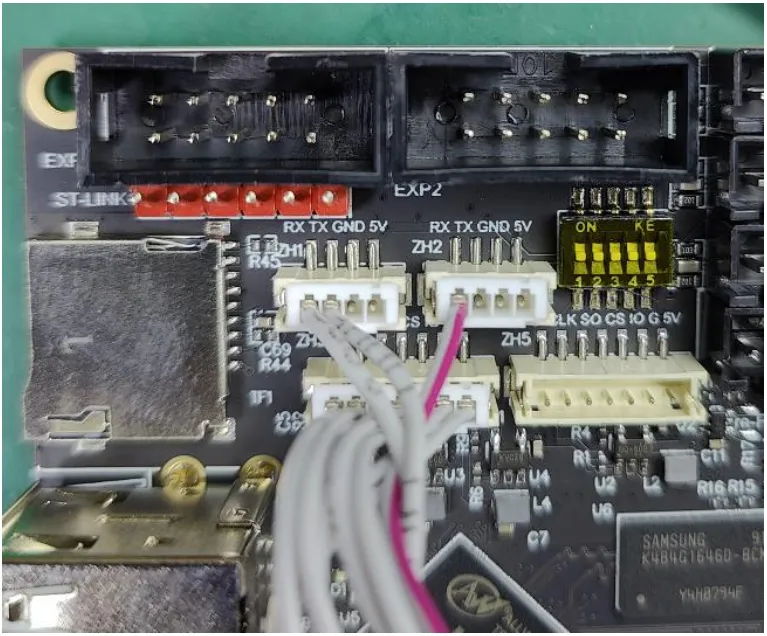

  • Способ подключения
Loading...

Настройка экрана​

Настройка экрана в системе FLYOS-FAST​

  1. Откройте в браузере IP-адрес устройства, например: http://192.168.6.110/

В интерфейсе fluidd: снимите флажок «Фильтровать скрытые файлы и папки»

Loading...

В интерфейсе mainsail: установите флажок «Показывать скрытые файлы»

Loading...
  1. Перейдите в папку .flyos-config и найдите файл конфигурации sys-config.conf
Loading...
  1. Отредактируйте файл sys-config.conf, измените соответствующие параметры в зависимости от типа экрана
  • Необходимо изменить значение после screen= на fly-tft-v1
  • Для использования FLY Screen необходимо установить klipper_screen=0; Если klipper_screen=1 и fly_screen=1 включены одновременно, по умолчанию будет использоваться KlipperScreen
  • Необходимо изменить fly_screen=0 на fly_screen=1
  • Ниже приведен пример после внесения изменений
screen=fly-tft-v1
  • Также необходимо изменить
klipper_screen=0
fly_screen=1
Loading...
Примечания по настройке
  • Убедитесь, что переключатели на задней стороне экрана установлены правильно: для резистивного экрана переключите в положение Resi
  • Формат файла конфигурации должен быть key=value, после знака равенства не должно быть пробелов
  • Запрещается самостоятельно изменять формат файла конфигурации, иначе настройки не будут применены
  1. После сохранения конфигурации
Важное примечание

После изменения конфигурации перезагрузите систему, чтобы изменения вступили в силу

Loading...
