Компиляция прошивки

Начало компиляции

• Требуется ПК с установленным и запущенным сервисом klipper Подключение через SSH по сети

• Убедитесь, что устройство правильно подключено к ПК

• Важно: используйте обычный ПК, например, Raspberry Pi или FLY-пай. Если вы используете модифицированный ПК (например, Wi-Fi адаптер, Redmi и т.д.), то из-за большого количества проблем мы не сможем предоставить вам техническую поддержку

  заметка

• Для переключения с пользователя ROOT на обычного пользователя введите следующую команду

• Не используйте пользователя ROOT

• Для пользователя fly просто введите: su fly. Для других пользователей замените <ваше имя пользователя> на имя пользователя вашего ПК!

su <имя пользователя вашего ПК>

:::

подсказывать

• Убедитесь, что хост-компьютер может нормально подключаться к сети
• Перед компиляцией прошивки необходимо использовать SSH через сеть для входа на хост-компьютер
• Не используйте инструменты последовательного порта для входа на хост-компьютер

Инструкция по компиляции прошивки Klipper и работе с конфигурационной страницей

подсказывать

Убедитесь, что режим ввода клавиатуры установлен в полуширинный (английский режим)

1. Клавиша ↑, клавиша ↓ на клавиатуре используются для перемещения курсора вверх или вниз для выбора пунктов меню
2. Клавиша подтверждения Enter или пробел Space используется для выбора пунктов меню или перехода к подменю
3. Клавиша выхода ESC используется для возврата на предыдущий уровень меню
4. Клавиша Q используется для выхода из конфигурационной страницы прошивки Klipper
5. При выходе из конфигурационной страницы прошивки Klipper, если появляется запрос, нажмите клавишу Y, чтобы сохранить файл конфигурации

заметка

Если в конфигурационном окне доступны не все параметры, сначала выберите пункт [ ] Включить дополнительные настройки низкого уровня, чтобы отобразить некоторые скрытые параметры

Вот как скомпилировать прошивку:

• Подключитесь к SSH и введите следующую команду и нажмите Enter:

  cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

• Где rm -rf ~/klipper/.config && rm -rf ~/klipper/out — это удаление предыдущих данных компиляции и прошивки, а make menuconfig — это команда для компиляции прошивки, после выполнения которой должен появиться нижеследующий интерфейс:



• Выберите Enable extra low-level configuration options и нажмите Enter



• Перейдите в меню Micro-controller Architecture и выберите STMicroelectronics STM32, затем нажмите Enter



• Перейдите в меню Processor model, выберите STM32F405 и нажмите Enter



• Выберите Bootloader offset, затем выберите: 32KiB bootloader



• В разделе Communication interface выберите: USB (on PA11/PA12)



• Нажмите клавишу Q, появится предложение Save configuration, затем нажмите Y



• Теперь конфигурация должна быть сохранена, и вы вернулись в командную строку

• Введите make -j4 для начала компиляции (время может занять немного)



• В конце вывода следующего содержимого означает успешную компиляцию

  Linking out/klipper.elf
  Creating hex file out/klipper.bin

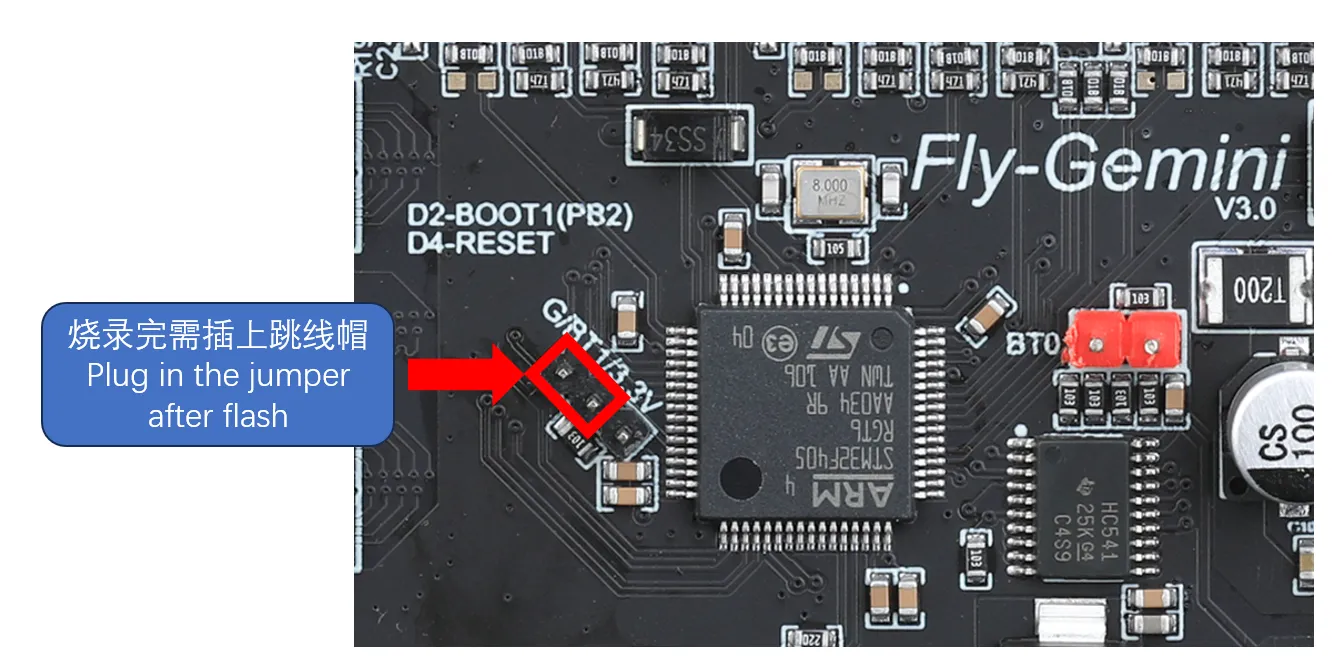

Загрузка прошивки

подсказывать

Выполните следующую команду для загрузки прошивки

sudo fly-flash -d gemini-v3 -h -f ~/klipper/out/klipper.bin
