Подключение материнской платы

Схема разъемов

Описание разъемов


Описание выводов (Pin)


Подключение источника питания


Установка драйверов

Настройка переключателей на материнской плате

  • Модель STEP/DIR. В этом режиме через использование перемычки можно установить деление шага, а с помощью регулятора тока отрегулировать силу тока. Самые распространенные драйверы, такие как A4988 и 8825, требуют использования таблицы конфигурации производителя для определения деления шага, затем через перемычку настраивается деление.

  • Модель UART. Самые распространенные драйверы в этом режиме: TMC2208, TMC2209, TMC2226 и другие. Эти драйверы могут взаимодействовать с контроллером через UART-асинхронную последовательную связь, параметры драйвера (деление шага, сила тока, тихий режим и др.) можно настроить через файл конфигурации.

  • Модель SPI. Самые распространенные драйверы в этом режиме: TMC5160, TMC2130, TMC2240 и другие. Также параметры драйвера (деление шага, сила тока, тихий режим и др.) можно настроить через файл конфигурации.


Установка драйверов

  • Перед установкой драйверов необходимо провести соответствующую проверку, чтобы избежать повреждения драйверов или материнской платы.

  • FLY драйвер: Если функция безограниченного нулевого положения не используется, переведите переключатель кодировки в положение 1; если требуется использовать функцию безограниченного нулевого положения, переведите переключатель кодировки в положение ВКЛ.

    осторожно
    • ВНИМАНИЕ!! При установке модулей драйверов обязательно убедитесь в правильности направления вставки, то есть EN вывод должен быть слева вверху, иначе это может повредить драйвер и даже материнскую плату!! Обязательно прикрепите радиатор к драйверу!!

Подключение двигателей шагового двигателя

к сведению
  • Независимо от производителя двухфазовых двигателей шагового двигателя, их конечный вид всегда представляет собой четыре провода. Независимо от цвета проводов (черные, белые, зеленые, желтые), они все соответствуют четырем проводам. Поэтому необходимо разделить линии на две группы, A и B.
  • Для двухфазных четырехпроводных двигателей шагового двигателя не нужно знать, какая группа является A, а какая B, главное — определить одну группу, а направление двигателя можно изменить в конфигурации.
  • Самым распространенным типом двигателя шагового двигателя в 3D-принтерах является двухфазный четырехпроводной двигатель шагового двигателя, принцип работы которого показан на рисунке. Для определения последовательности проводов двигателя шагового двигателя существуют два метода:

    • Подключите любые два фазных провода, потяните за вал двигателя рукой, если появляется явное сопротивление, то эти два фазных провода являются одной группой. В противном случае они не являются одной группой, необходимо протестировать другие фазные провода.
    • Используйте мультиметр, установленный в режим проверки цепи, для тестирования любых двух фазных проводов двигателя шагового двигателя. Если соединение есть, то это одна группа; в противном случае это не одна группа, необходимо протестировать другие фазные провода.

Подключение нагревательных трубок


Подключение теплого стола

  • Теплый стол на переменном токе: При подключении реле твердотельного типа обратите внимание на правильность подключения входа и выхода.

  • Теплый стол на постоянном токе: При подключении MOS на материнскую плату для теплого стола на постоянном токе обратите внимание на мощность, максимальный ток теплого стола на постоянном токе не должен превышать 10 А. Если ток превышает 10 А, рекомендуется использовать внешний модуль MOS для подключения теплого стола, иначе это может привести к необратимым повреждениям материнской платы.


Подключение термочувствительных элементов

Виды термочувствительных элементов

  • Метод подключения термочувствительных элементов показан на следующем рисунке. Тип термочувствительного элемента необходимо уточнить у продавца.

  • Если вы приобрели термочувствительный элемент fly (как показано на следующем рисунке), установите значение sensor_type в конфигурации как: ATC Semitec 104GT-2

  • Если это обычный NTC 100K (как показано на следующем рисунке), установите значение sensor_type в конфигурации как: Generic 3950

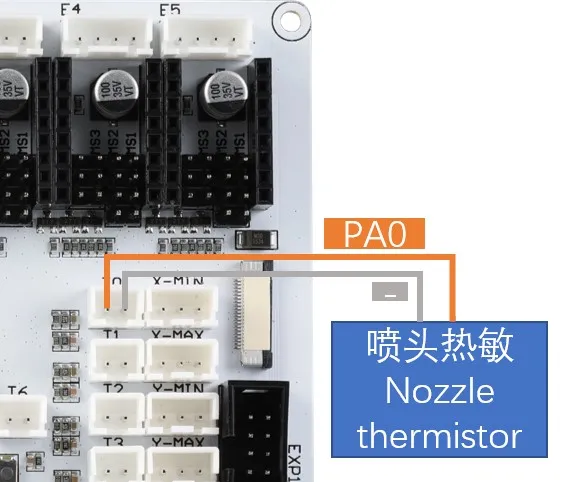

Подключение термочувствительных элементов к материнской плате


Подключение вентиляторов

  • Подключение вентиляторов

    подсказывать
    • MOS нужно установить
    • Подключение вентиляторов

Подключение концевых выключателей

  • Концевые выключатели бывают двух типов: нормально закрытые (NC) и нормально открытые (NO). В большинстве случаев для 3D-принтеров рекомендуется использовать нормально закрытые (NC), так как в случае возникновения проблем с цепью системы будет своевременно выдавать ошибку, что позволит избежать некоторых неожиданных столкновений и повреждений принтера.


Подключение датчиков выравнивания

Подключение BL-Touch

  • У BL-Touch всего пять проводов, три из них составляют первую группу, ответственную за питание датчика и подъем/опускание зонда, вторая группа состоит из проводов заземления и сигнала, которая передает сигнал о пределе. При подключении BL-Touch внимательно проверьте последовательность проводов, неправильное подключение может навсегда повредить датчик и материнскую плату!!! Метод подключения показан на следующем рисунке.


Подключение Klicky

  • Klicky — это датчик выравнивания стороннего производства, который можно легко сделать дома с минимальными затратами, при этом он обладает стабильной работой и высокой стоимостью-эффективности, рекомендуется использовать. Метод подключения показан на следующем рисунке.

  • Ссылка на проект: jlas1/Klicky-Probe.


Подключение Voron Tap

  • Tap — это z-зонд на основе сопла, подходящий для дизайнов принтеров V2 и Trident. Вся головка инструмента перемещается для активации механического выключателя, что обеспечивает более точную работу, чем обычные концевые выключатели, и позволяет использовать практически любой печатный стол на рынке.

    заметка

    Voron Tap не рекомендуется подключать к 24V, некоторые версии при использовании 24V имеют высокий риск повреждения датчика Tap, что не является проблемой Fly, а недостатком дизайна Voron Tap, пожалуйста, имейте это в виду!!!

    осторожно

    Внимание: полярность 5V и GND не должна быть нарушена, иначе это может повредить датчик Tap и даже материнскую плату!!!


Подключение к компьютеру

  • Материнская плата подключается к порту USB компьютера через интерфейс Type-B, также может быть подключена через последовательный порт к компьютеру. Здесь рассматривается только первый вариант.
