Чтение и просмотр ID материнской платы

подсказывать

Пожалуйста, не изменяйте конфигурацию при переводе веб-страницы

Важно

Пожалуйста, не изменяйте конфигурацию при переводе веб-страницы

Замечание

Пожалуйста, не изменяйте конфигурацию при переводе веб-страницы

Получение USB ID

• Приготовьте данные кабель с функцией передачи данных. Если длина особенно длинная, рекомендуется использовать кабель с магнитным колец

  Поиск руководства по USB

  Важные замечания перед поиском устройства

  • Перед поиском идентификатора USB убедитесь, что вы подключены к SSH
  • Обратите внимание, что необходимо использовать сетевое подключение к SSH, а не подключение через последовательный порт
  • Убедитесь, что основная плата с прошивкой USB подключена и соединительный кабель между ней и компьютером имеет функцию передачи данных

  Поиск устройства

  • Убедитесь, что компьютер может нормально выходить в интернет и соединительный кабель между основной платой и компьютером имеет функцию передачи данных.
  • После подключения к компьютеру через SSH введите команду lsusb и нажмите Enter. Если появляется информация, выделенная на изображении, можно переходить к следующему шагу.
    • Если никакой информации не выводится, это проблема системы компьютера, и мы бессильны. Вам нужно заменить систему или компьютер.
    • Если появляется сообщение о том, что команда lsusb не найдена, выполните следующую команду для установки:

      sudo apt-get install usbutils


  • 1d50:6177 является устройством, которое вам нужно использовать.
    • Некоторые компьютеры могут отображать устройство неполностью или вообще не отображать его из-за системных проблем.
    • Если при вводе команды lsusb устройство видно, но нет 1d50:6177, попробуйте заменить кабель и подключить основную плату к другому USB-порту компьютера.
  • Если вы ранее выполнили вышеописанные шаги, успешно прошили Klipper и устройство работает нормально, но вы хотите обновить прошивку Klipper, просто перейдите к разделу Обновление прошивки в меню справа.
  Внимание

  Вы должны увидеть устройство 1d50:6177, прежде чем продолжить.

  Поиск USBID

  ls /dev/serial/by-id/*

  • Введите команду ниже и нажмите Enter. Если все хорошо, должно появиться одно синее значение ID (ниже приведен пример).

  • Если после ввода команды ID не появляется, но устройство видно при выполнении lsusb, замените компьютер или операционную систему компьютера
  Внимание

  Если появляются несколько ID, выберите соответствующий ID в зависимости от модели MCU вашей основной платы.

  Заполнение USB ID в конфигурации

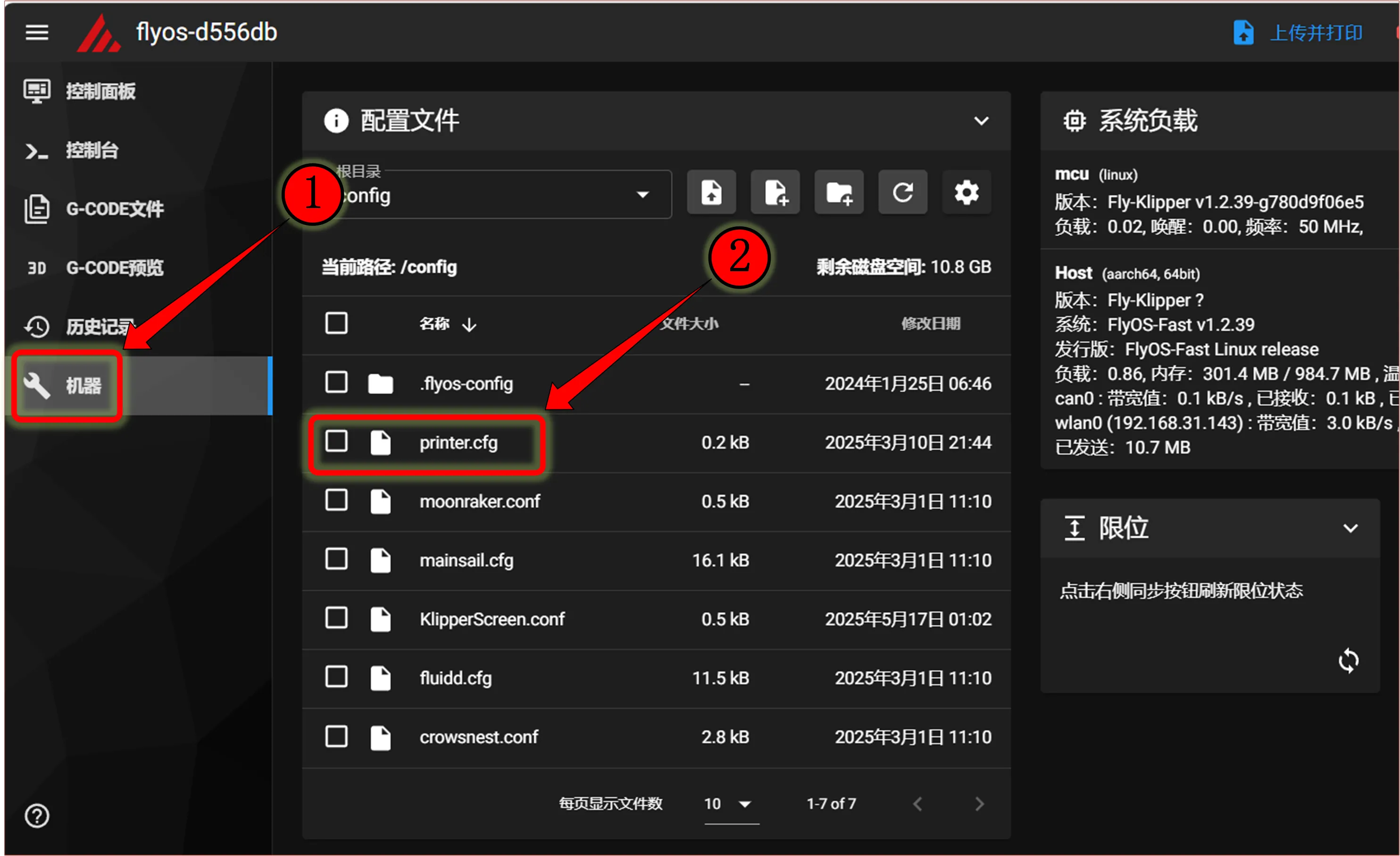

  • Откройте веб-интерфейс принтера, найдите в левом меню конфигурационный раздел fluidd: {…}, mainsail: Машина, затем откройте файл printer.cfg.



  • Скопируйте синий ID и вставьте его в раздел [mcu] файла конфигурации printer.cfg после параметра serial:. После сохранения и перезагрузки подключение к основной плате должно произойти. Если Klipper выдает сообщение ADC out of range, это нормальное явление. Подключите теплый стол и термодатчик, настройте выводы для датчиков нагревателя и теплого стола, затем сохраните и перезагрузите снова.


  осторожно

  Внимание: Все указанные в документации ID являются примерами. У каждого устройства ID отличается. Пожалуйста, используйте реальные полученные значения для заполнения.

Получение ID через мост USB-CAN

• Приготовьте данные кабель с функцией передачи данных. Если длина особенно длинная, рекомендуется использовать кабель с магнитным колец
• Перед поиском ID используйте XT30 кабель для подключения инструментальной платы к D5 материнской плате с прошивкой моста
• Пожалуйста, подключите резистор 120Ω, ниже приведена схема подключения

• Схема подключения CAN-инструментальной платы


  Настройка CAN и поиск ID

  • Если вы планируете использовать CAN, убедитесь, что ваш ПК выполнен в соответствующей конфигурации.

  ---

  Важно

  Убедитесь, что материнская плата подключена к ПК перед выполнением дальнейших действий.

  заметка

  Пожалуйста, убедитесь, что сеть CAN на ПК, скорость CAN на мостовой плате материнской платы и скорость CAN-инструментальной платы полностью совпадают.

  Примечания перед поиском устройства

  • Перед поиском ID CAN убедитесь, что вы подключены к SSH
  • Обратите внимание, что необходимо войти в систему через сеть, а не через последовательный порт
  • Убедитесь, что подключена UTOC или прошитая CAN-мостовая плата материнской платы, и убедитесь, что соединительный кабель с ПК имеет функцию передачи данных

  Поиск устройства

  • Теперь, когда вы успешно вошли в систему ПК, можете ввести команду lsusb, чтобы найти устройство. Это может быть одна из следующих ситуаций:
    • При вводе команды lsusb появляется сообщение об отсутствии команды ls, тогда можно ввести следующую команду для установки:

      sudo apt-get install usbutils

    • После ввода команды lsusb ничего не происходит. Это проблема системы, и мы не можем помочь. Вам нужно заменить систему или использовать определённую рабочую систему.
    • Появляется информация, как показано на нижеследующем изображении. Это только пример. Важно лишь наличие 1d50:606f

  • 1d50:606f принадлежит устройству, которое вы будете использовать. Дальнейшие подсказки не имеют значения, так как системные проблемы могут привести к неполной или полному отсутствию отображения
  • Если имеется несколько 1d50:606f, рекомендуется исключить одно из них, чтобы избежать конфликтов при дальнейшей прошивке и подключении к фиктивным устройствам. Например, если используется FLY MINI PAD, лучше использовать встроенный UTOC, а не другие CAN-мостовые устройства
  • Если ничего не найдено, проверьте правильность подключения кабеля и корректность прошивки
  Важное примечание

  Действия с ID CAN можно производить только при наличии 1d50:606f

  Поиск ID CAN

  • Введите следующую команду для поиска ID:

  ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0

  • Если появляется ID и в конце Application: указано Klipper, значит данный ID может быть использован напрямую
  • Если появляется ID и в конце Application: указано CANBOOT или Katapult, значит для использования требуется прошивка


  Сборник проблем CAN

  Важно

  • Если не удалось найти ID CAN, обратитесь к документации ниже
  • Сборник проблем CAN

  Заполнение ID CAN в конфигурации

  • Откройте веб-интерфейс принтера, найдите в левом боковом меню раздел настройки: для fluidd — {…}, для mainsail — «Машина», затем перейдите в файл printer.cfg



  • Скопируйте полученный UUID и вставьте его в настройки [mcu] файла printer.cfg после canbus_uuid:. После сохранения и перезагрузки система должна подключиться к материнской плате. Если Klipper сообщает о необходимости обновления прошивки, ошибке ADC и т. д., это означает, что подключение к материнской плате установлено

  • Если в разделе Application: указано Canboot, то настройку невозможно произвести, требуется предварительно прошить firmware Klipper


    осторожно

    Важно: все ID, указанные в документации, являются примерами. Каждый процессор имеет уникальный ID. Пожалуйста, используйте фактический полученный ID.

  • Ниже приведён пример конфигурации

    осторожно

    • Ниже представлен пример конфигурации для одного процессора и одной инструментальной платы
    • Для материнской платы всегда используется [mcu] плюс canbus_uuid: и ID, полученный в ходе поиска
    • Для инструментальной платы всегда используется [mcu имя_инструмента] плюс canbus_uuid: и ID, полученный в ходе поиска
