Загрузка прошивки Marlin

Важно

Не используйте китайские символы в пути

Fly_D8-Pro-Marlin

• Нажмите на ссылку ниже для загрузки
• Loading...

Компиляция прошивки Marlin

Примечание

• В данном руководстве описывается работа в системе Windows
• В руководстве используется vscode, заранее установите его

Установка среды Python

• Загрузите среду Python
• Перейдите по ссылке ниже для загрузки
• Loading...

• Установка завершена


Установка расширений (плагинов) vscode

1. Откройте vscode, откройте магазин расширений (на левой панели нажмите кнопку с четырьмя квадратами)
2. Введите в строке поиска

platformIO

3. Найдите плагин и установите его
4. Перезапустите vscode


Расположение прошивки

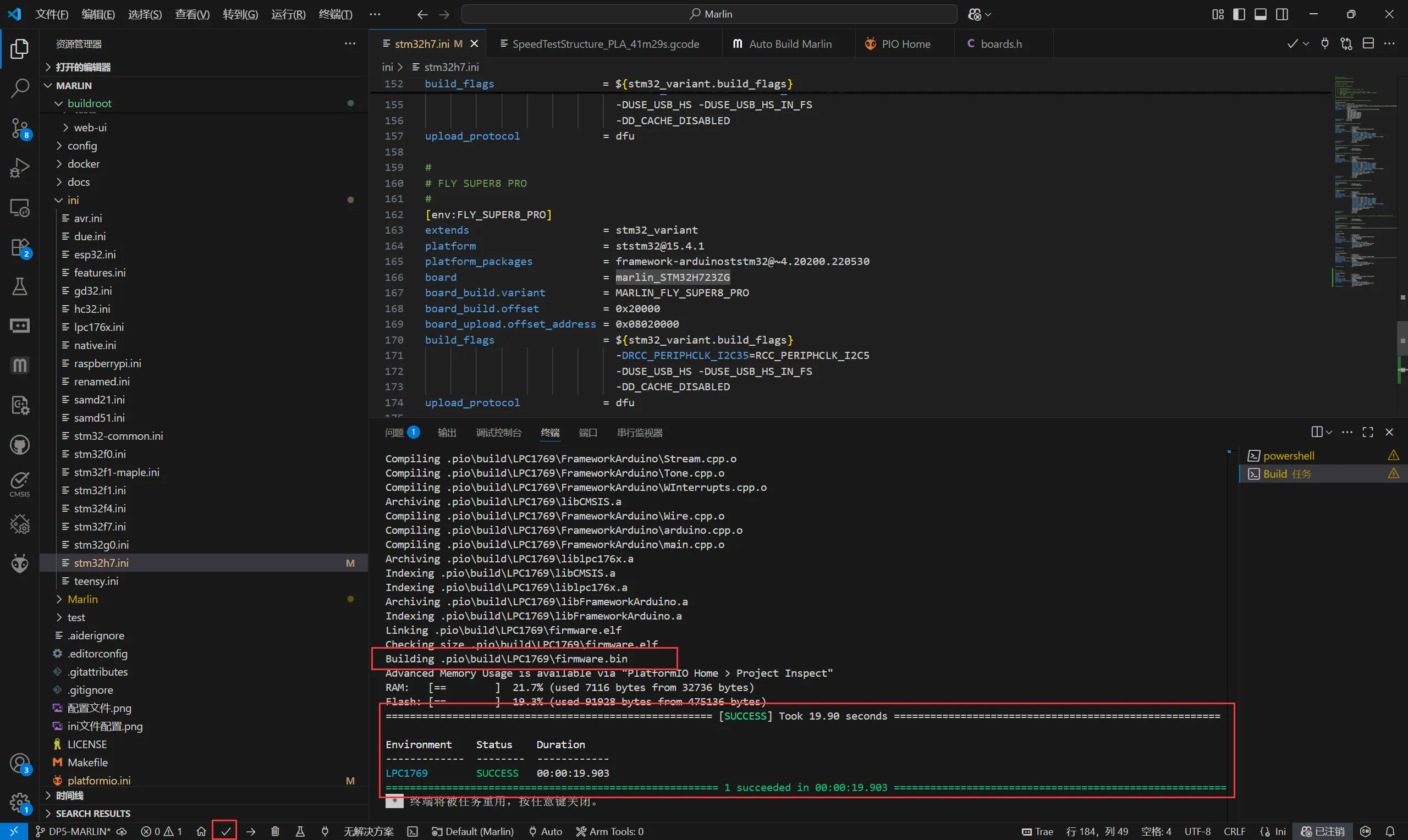

• После успешной сборки файл прошивки будет называться firmware.bin.
• Он находится в папке .pio\build\<модель вашей платы>\ внутри каталога проекта.
• Пояснение к пути: <модель вашей платы> необходимо заменить на конкретную модель платы, выбранную вами при сборке, например D8 или super8. Название каталога должно соответствовать вашей среде сборки.


Прошивка

Обратите внимание

Для обеспечения успешной прошивки STM32 обратите внимание на следующие моменты:

• Некоторые USB-порты на компьютере могут из-за проблем с драйверами или совместимостью сигналов привести к нестабильной прошивке. Рекомендуем вам попробовать подключиться через другой USB-порт.
• Если смена порта не помогла, эффективным решением будет подключение через внешний USB-хаб, который часто улучшает совместимость.
• Если программное обеспечение выводит ошибку, показанную ниже, в первую очередь попробуйте использовать хаб. Если проблема сохраняется, проверьте или выполните прошивку через верхний компьютер


1. Инструмент для прошивки Скачать
2. Необходимо скачать SetupSTM32CubeProgrammer и драйвер STM32 DFU
3. Скачайте прошивку в любую директорию на вашем компьютере
4. Подключите основную плату к компьютеру с помощью кабеля Type-C, убедитесь, что вы вошли в режим прошивки dfu
5. В программе STM32CubeProgrammer выберите режим USB и обновите соединение

6. Если окно ошибки не появилось, соединение установлено успешно.
   Предупреждение

   Если появляется изображение, показанное ниже, значит, проблема в компьютере или программе. Выполните прошивку через верхний компьютер:Инструкция по прошивке через верхний компьютер


7. Нажмите на значок загрузки слева и установите несколько флажков ниже

8. Нажмите Browse (Обзор), указанное стрелкой, и выберите нужную вам прошивку

9. Выберите Start address (Начальный адрес) и введите 0x08000000
   • Обратите внимание, если прошивка имеет формат HEX, вы можете пропустить этот шаг!!

10. Нажмите кнопку Start automatic mode (Запустить автоматический режим) внизу, чтобы начать прошивку

11. Появление сообщения, как показано ниже, означает, что прошивка успешно завершена
