Схемы подключения

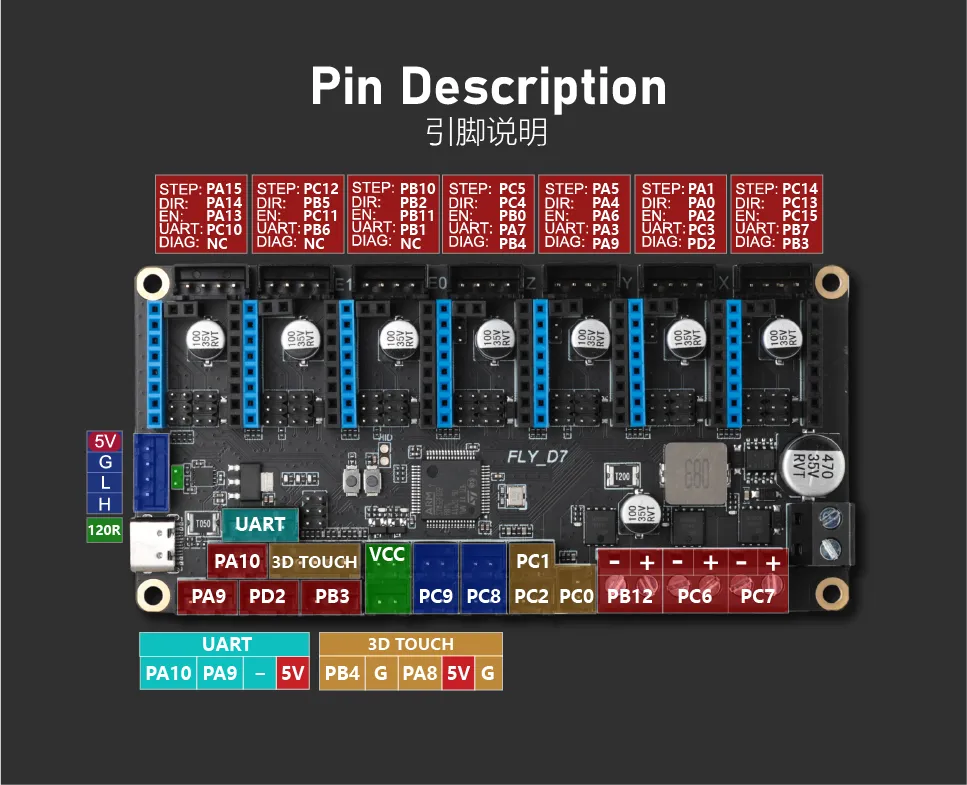

Описание PIN-контактов

Раздел платы с перемычками драйвера

Подключение к плате управления

Предупреждение

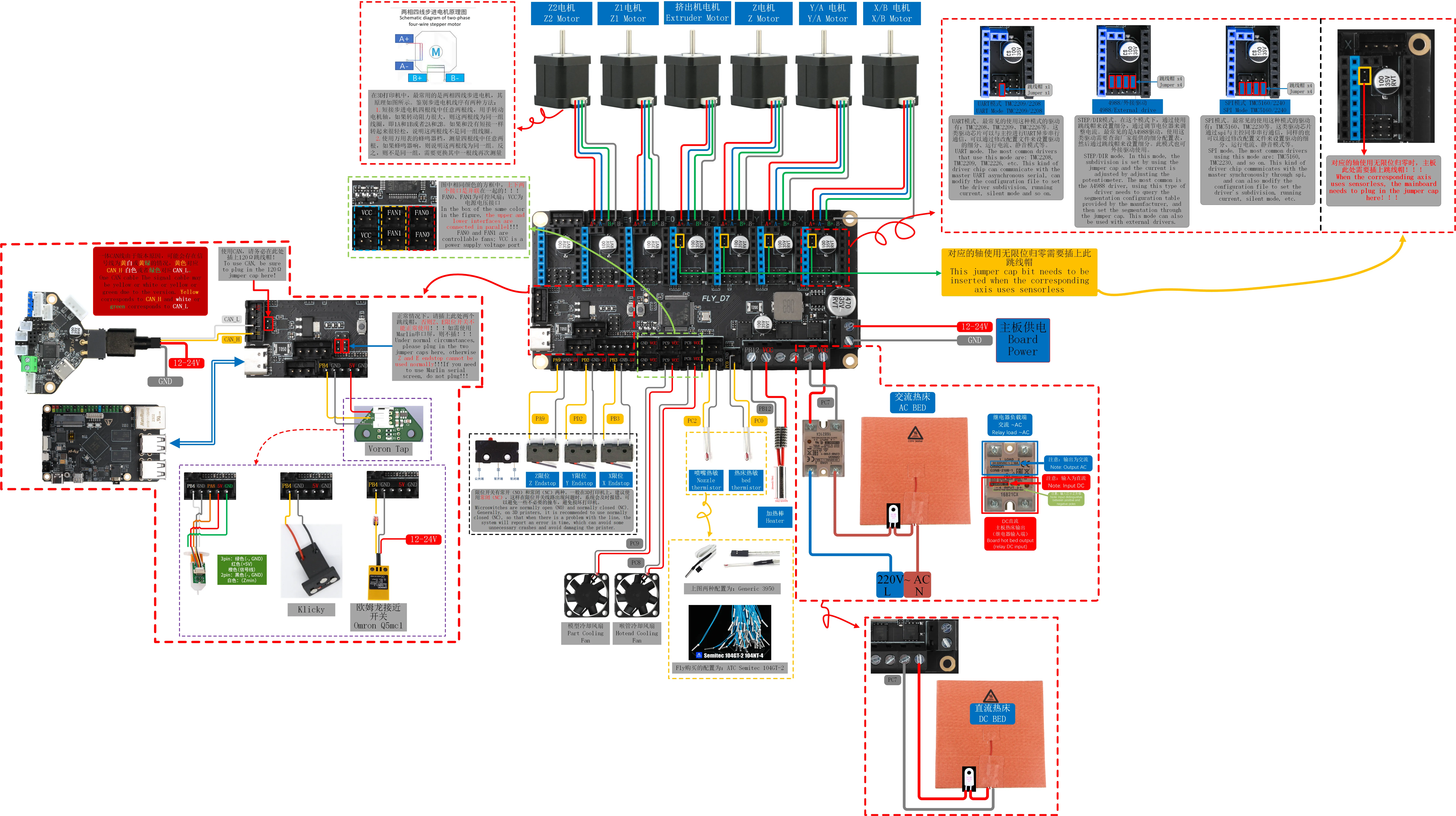

Не используйте купленные готовые трехпроводные концевые выключатели, такие концевые выключатели могут вызвать короткое замыкание на плате, повредить плату!!! Строго соблюдайте схему подключения, показанную на рисунке ниже!!!

Совет
  • Так как разрешение схемы подключения довольно высокое, у некоторых пользователей с медленным интернетом загрузка может занимать некоторое время, подождите немного~~~ (≧∀≦)ゞ
  • Рекомендуется навести курсор мыши на схему подключения и нажать правой кнопкой мыши -> «Сохранить изображение как…», сохранить схему на рабочий стол и посмотреть её отдельно, будет удобнее~~~ σ(´∀`*)
