Руководство по использованию внешнего привода

Руководство по использованию внешнего драйвера

Важные замечания

Сведения
  • Управление осуществляется через Klipper
  • Используется схема подключения общего анода

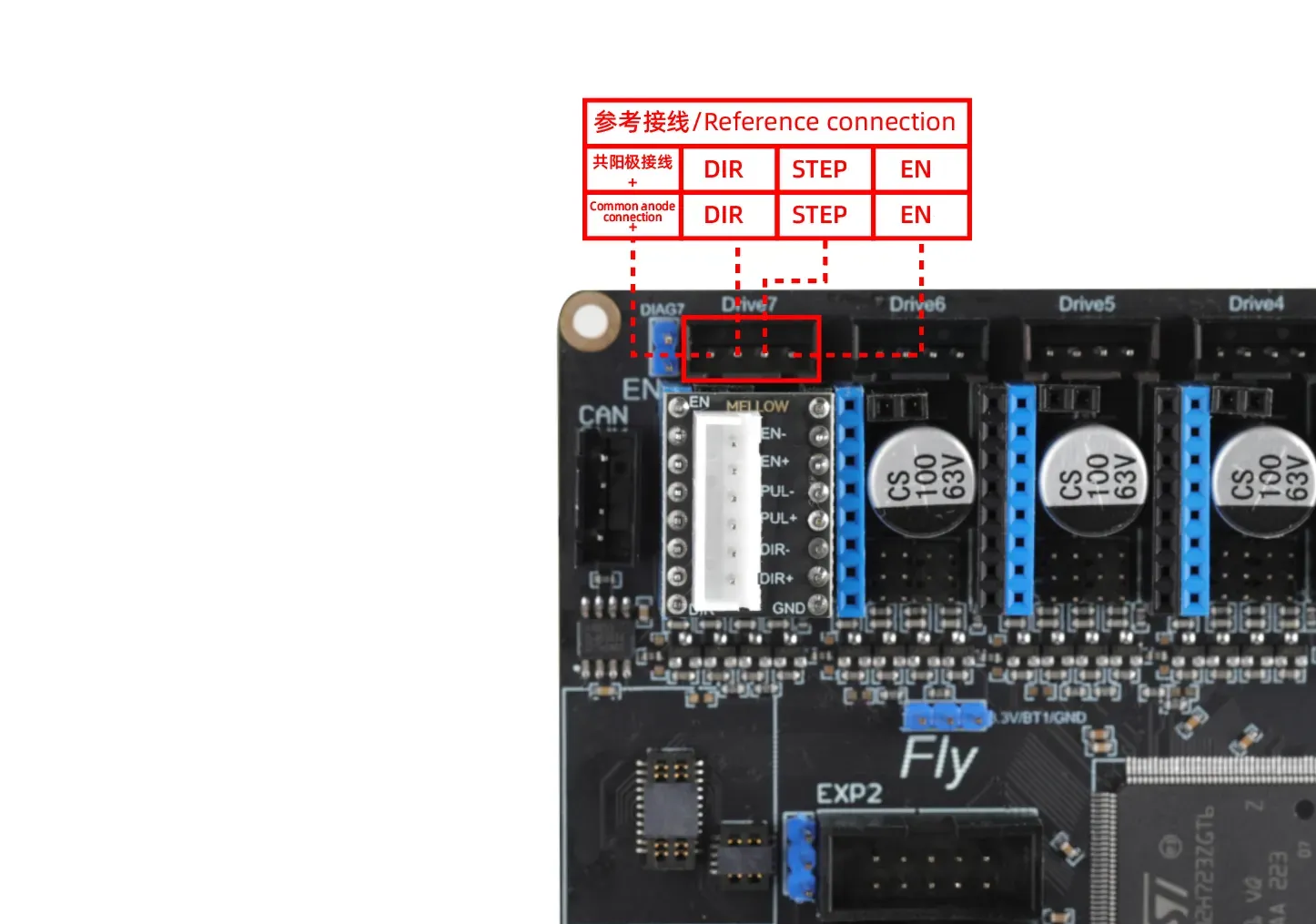

Подключение драйвера

к сведению
  • Ниже приведены два варианта подключения, достаточно выбрать любой из них
  • Первый способ подключения
  • Второй способ подключения

Настройка делителя шага драйвера

  • Никаких перемычек на драйвере устанавливать не нужно!!!

Переключатели на драйвере

  • Рекомендуемое значение для встроенных переключателей драйвера 3200

Пример конфигурации Klipper

ПараметрОписание операцииСоответствующая конфигурация
Тип драйвераНастраивать не требуется (тип внешнего драйвера задается с помощью его собственных переключателей)
Микрошаг (microsteps:)Установите значение 16
Loading...
Длительность импульса (step_pulse_duration:)Добавьте и установите значение 0.000004
Loading...
Вывод разрешения работы (enable_pin:)Удалите символ ! перед определением вывода

Пояснение к импульсу драйвера

к сведению
  • Возникает смещение печатаемой модели
  • Мотор вибрирует, появляется странный звук и другие неисправности
  • Можно изменить значение step_pulse_duration: 0.000004
  • Увеличьте это значение, например, до 0.00001 или 0.00002
Loading...
