Справочное подключение

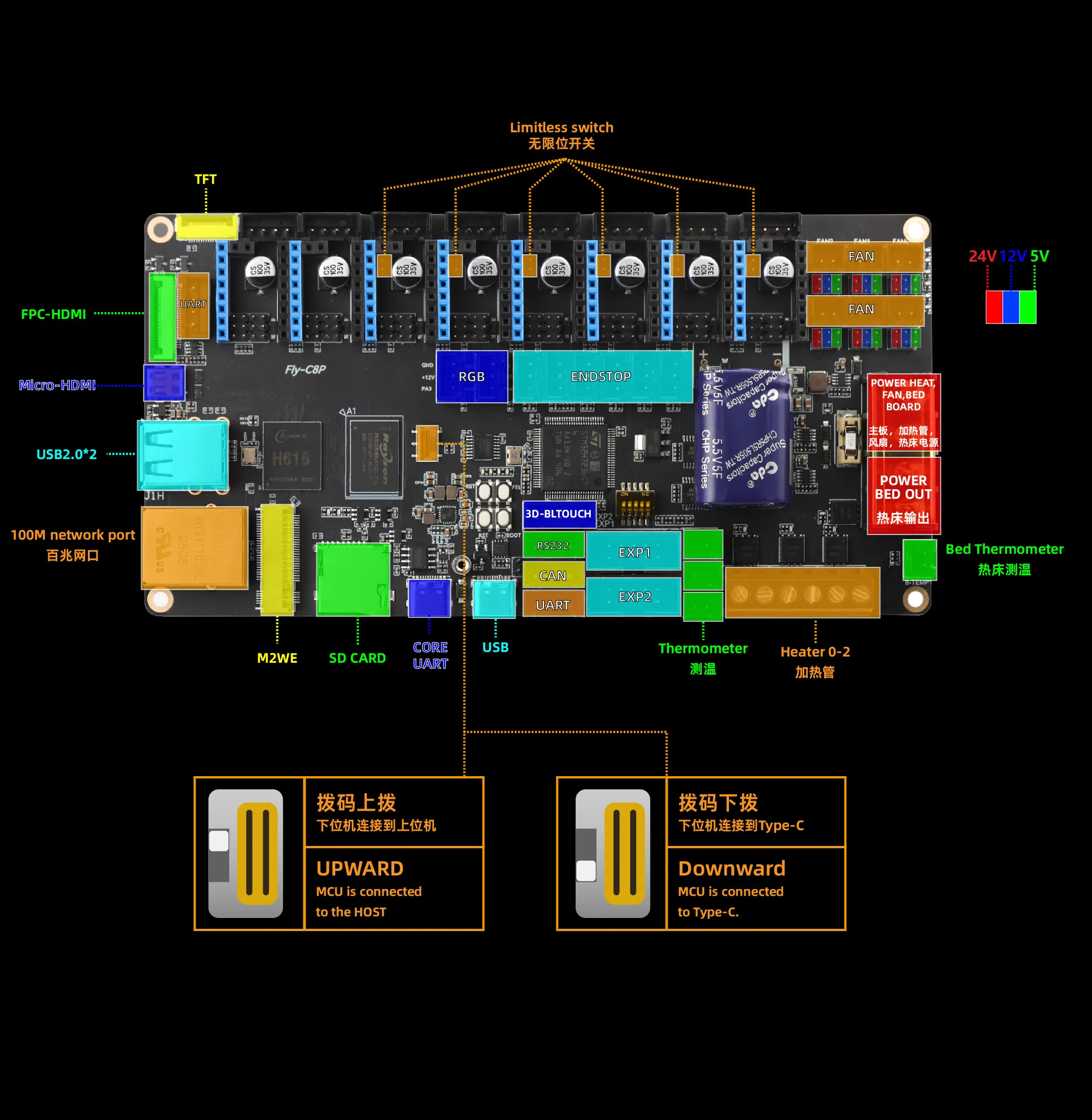

Описание интерфейса

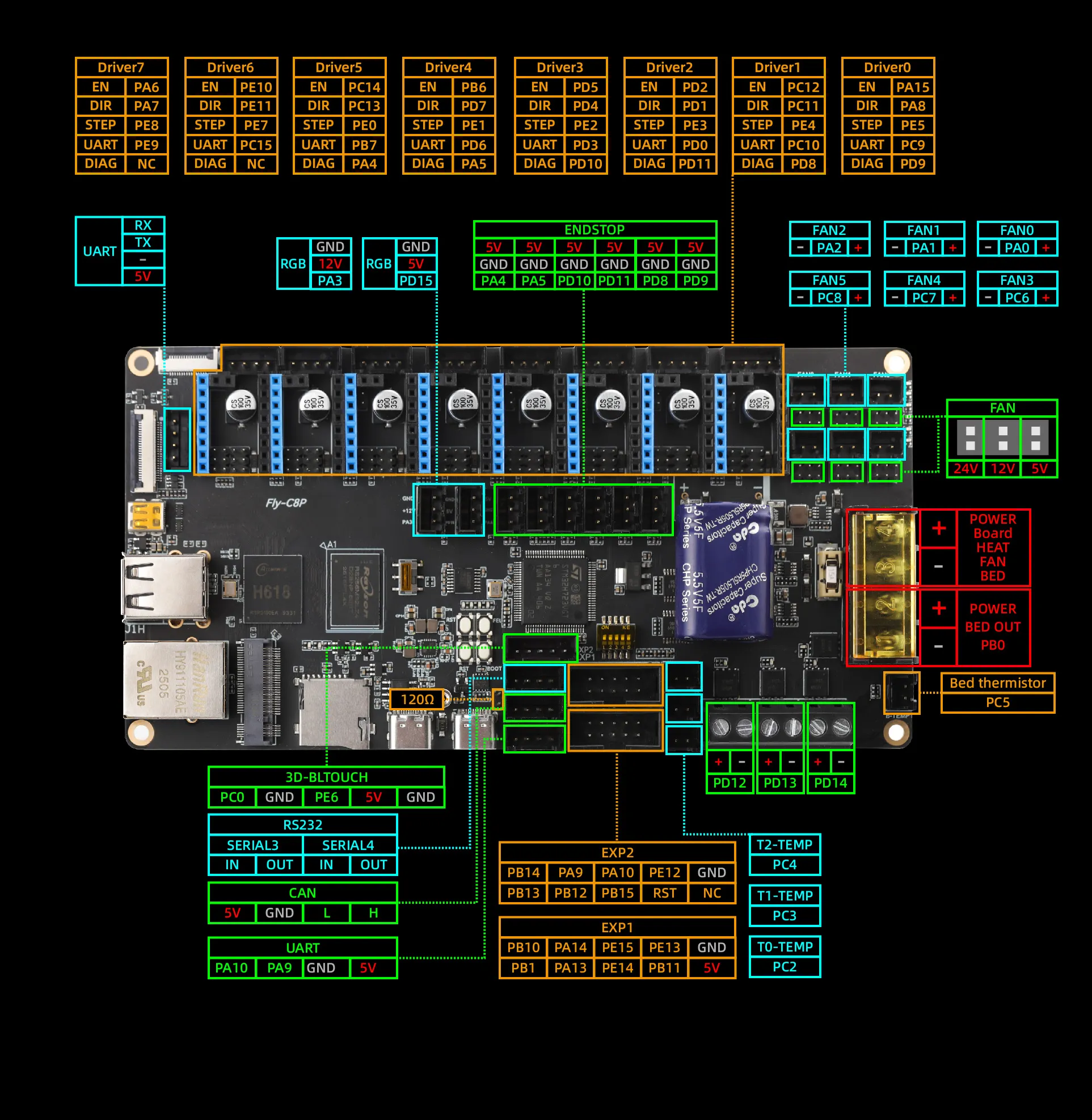

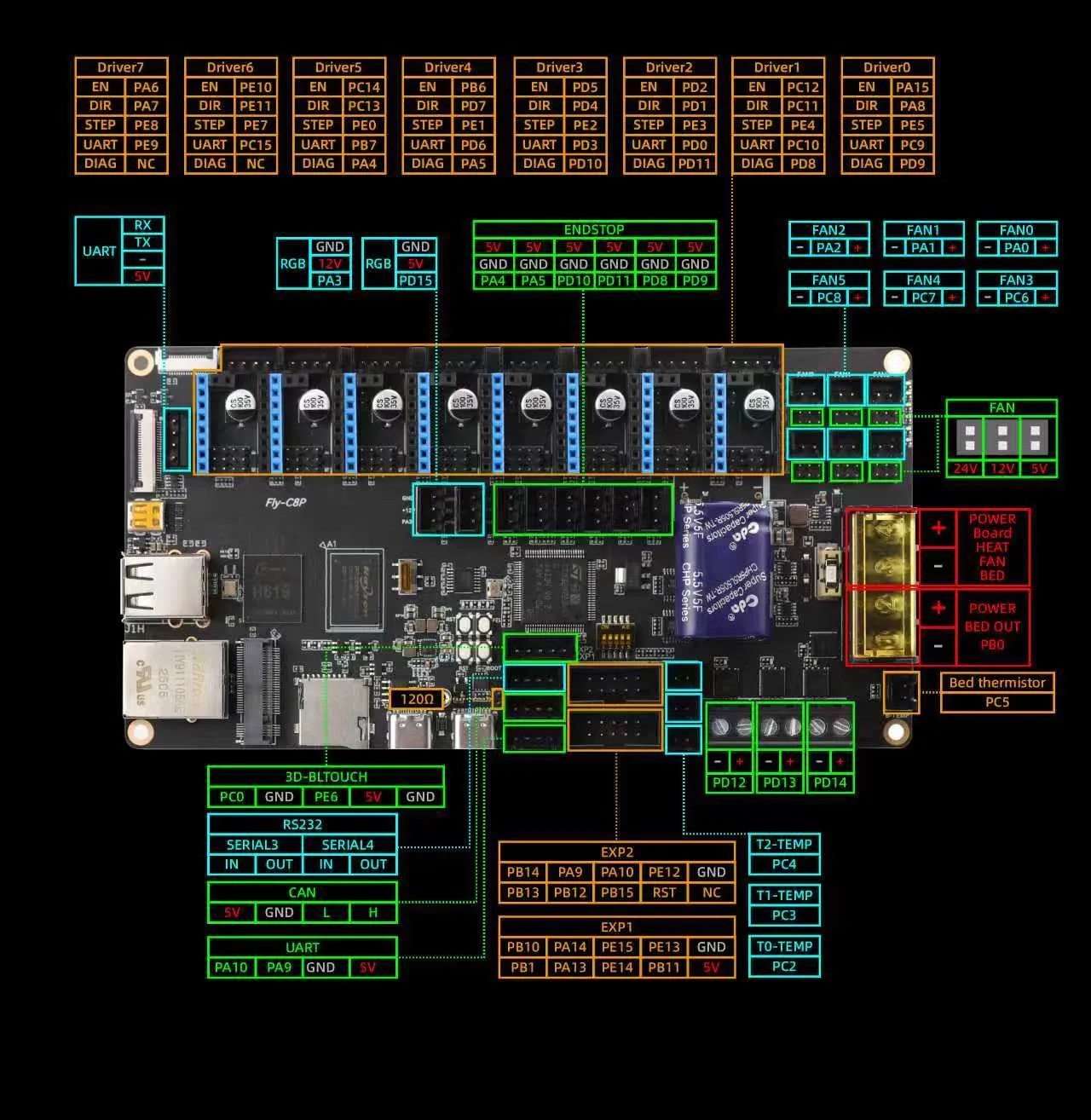

Описание выводов (PIN)

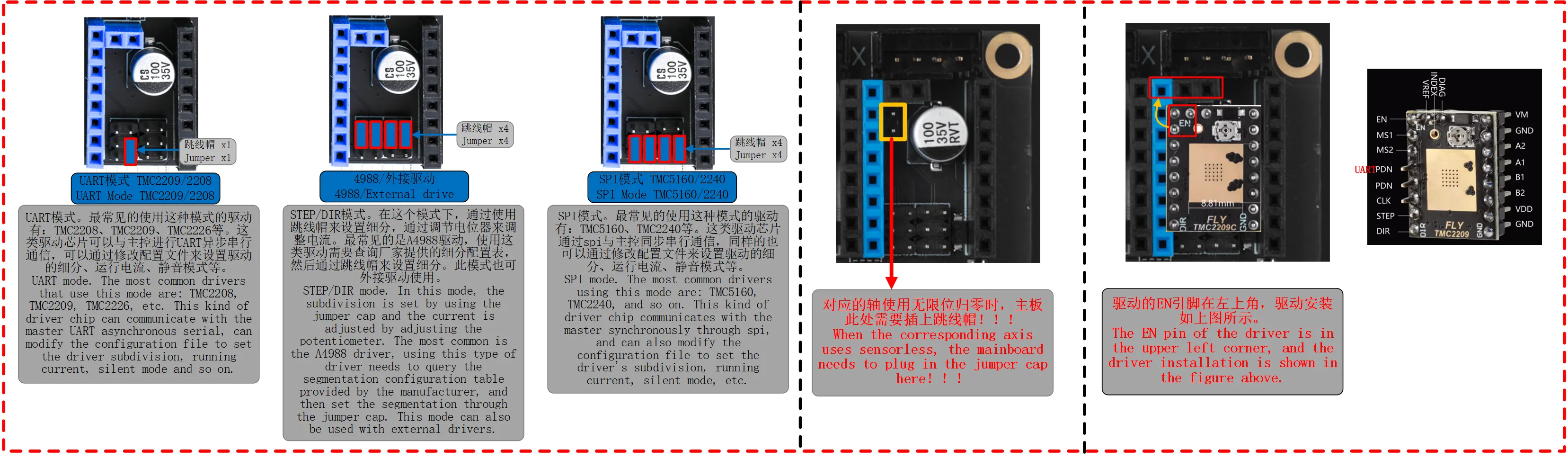

Раздел платы с перемычками драйвера


Подключение материнской платы

Предупреждение

Не используйте купленные готовые трехпроводные концевые выключатели, такие концевые выключатели могут вызвать короткое замыкание материнской платы и повредить ее!!! Подключайте провода строго в соответствии со схемой подключения, показанной на схеме!!!

Совет
  • Поскольку разрешение схемы подключения высокое, у некоторых пользователей с медленным интернетом загрузка может занять больше времени, подождите немного~~~ (≧∀≦)ゞ
  • Рекомендуется поместить курсор мыши над схемой подключения, затем щелкнуть правой кнопкой мыши -> Сохранить изображение как, сохранить схему подключения на рабочий стол, и тогда будет удобнее смотреть ~~ σ(´∀`*)
