Чтение и просмотр идентификатора материнской платы

Получение USB ID

Поиск USB ID

1. Откройте браузер и в адресной строке введите IP-адрес верхнего компьютера. Например, мой IP-адрес верхнего компьютера 192.168.101.179, введите его и нажмите Enter.

2. Откройте веб-интерфейс верхнего компьютера, в меню конфигурации в левой боковой панели найдите:

fluidd: {…}, войдите, чтобы найти printer.cfg

mainsail: Машина, войдите, чтобы найти printer.cfg

3. После входа в printer.cfg нажмите DEVICES в правом верхнем углу.

4. Нажмите SERIAL, затем обновите

   Обновление fluidd

   Обновление mainsail

5. Скопируйте ID, нажмите на стрелку, чтобы скопировать

   Проверьте, есть ли ttyAMC в fluidd и убедитесь, что Path by ID существует, это USBID

   Проверьте, есть ли ttyAMC в mainsail и убедитесь, что Path by ID существует, это USBID

Заполнение USB ID

1. Закройте DEVICES и введите ID

   Важно

   • В конфигурационном файле:

   [mcu]
   serial: /tmp/klipper_host_mcu

   измените на

   [mcu host]
   serial: /tmp/klipper_host_mcu

   • Добавьте:

   [mcu]
   serial: <Здесь замените на ID, который вы только что запросили>

   В fluidd найдите [MCU]

   В mainsail найдите [MCU]

2. Введите ID в конфигурацию

   подсказывать

   • После ввода ID нажмите SAVE & RESTART в правом верхнем углу

3. Если Klipper выводит ADC out of range, это нормально. Подключите нагревательный стол и термистор к основной плате, настройте выводы термистора сопла и нагревательного стола, затем сохраните и перезапустите.

осторожно

Примечание: Все ID в документе являются примерами. Фактические ID каждой основной платы различаются, пожалуйста, вводите фактически полученные ID.

---

Получение UUID CANBus

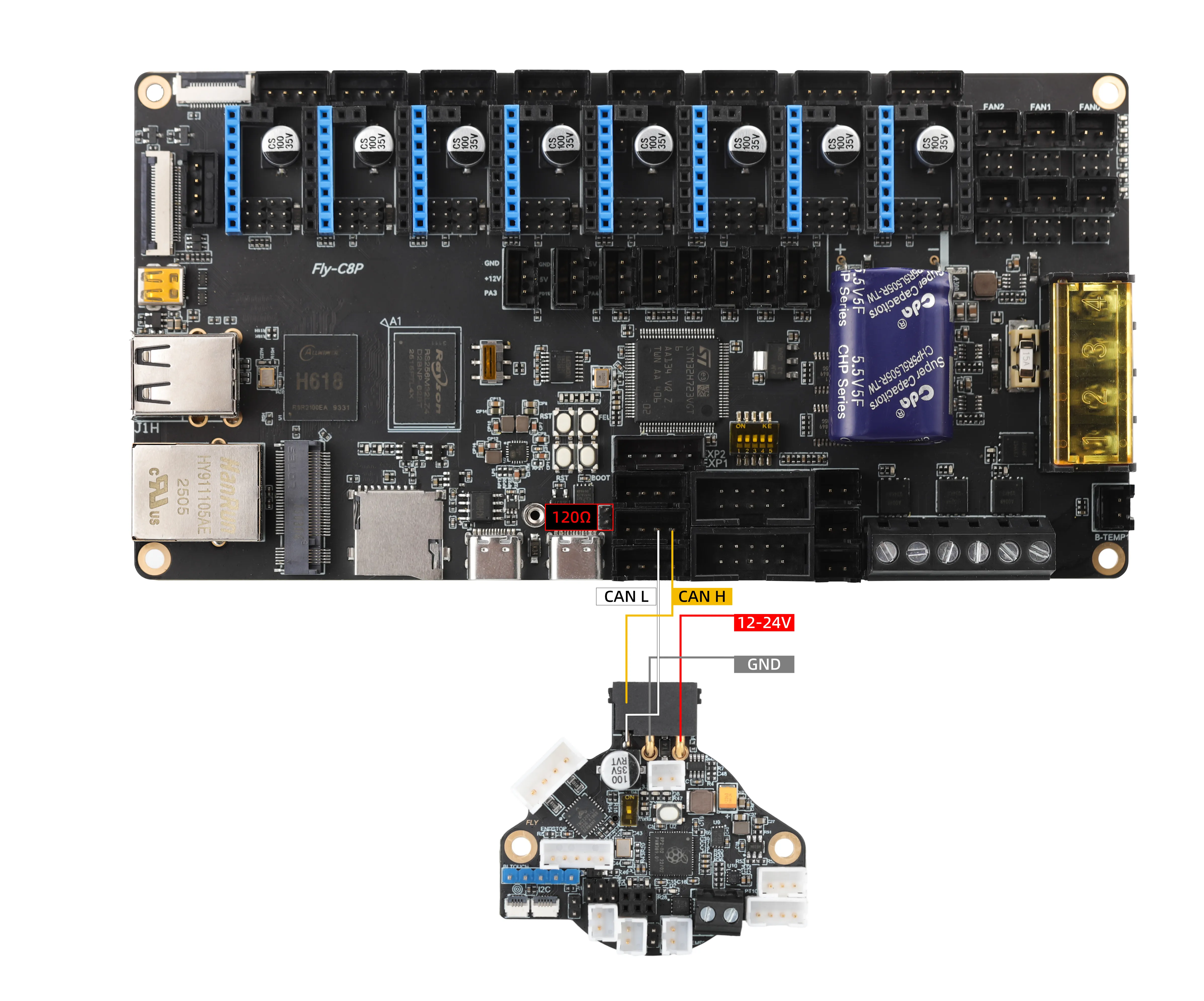

• Подключение CAN



  Поиск CAN ID

  1. Откройте браузер и в адресной строке введите IP-адрес верхнего компьютера. Например, мой IP-адрес верхнего компьютера 192.168.101.179, просто введите его и нажмите Enter.

  2. Откройте веб-интерфейс верхнего компьютера, в меню слева в разделе конфигурации найдите:

  для fluidd: {…}, нажмите на него, чтобы найти printer.cfg

  для mainsail: Машина, нажмите на нее, чтобы найти printer.cfg

  3. Перейдите в printer.cfg, затем нажмите DEVICES в правом верхнем углу

  4. Нажмите CAN, затем обновите

     обновление fluidd

     обновление mainsail

  5. Скопируйте ID, нажмите на стрелку, чтобы скопировать

     в fluidd убедитесь, что первая стрелка указывает на Klipper, если да, нажмите на стрелку справа, чтобы скопировать

     в mainsail убедитесь, что первая стрелка указывает на Klipper, если да, нажмите на стрелку справа, чтобы скопировать

  Ввод CAN ID

  1. Закройте DEVICES и введите ID
  Обратите внимание

  • Пожалуйста, замените в конфигурационном файле:

  [mcu]
  serial: /tmp/klipper_host_mcu

  на

  [mcu host]
  serial: /tmp/klipper_host_mcu

  • Добавьте:

  [mcu]
  canbus_uuid: <замените на ID, который вы только что нашли>

  в fluidd найдите [MCU]

  в mainsail найдите [MCU]

  2. Введите ID в конфигурацию
  подсказывать

  • После ввода ID нажмите SAVE & RESTART в правом верхнем углу
  3. Если Klipper выводит сообщение ADC out of range, это нормально. Подключите нагревательный стол и термодатчик к основной плате, настройте пины термодатчика экструдера и нагревательного стола, затем сохраните и перезапустите.
  осторожно

  Внимание: Все ID в данном документе являются примерами. Фактически ID каждой основной платы различны, пожалуйста, вводите фактически полученный ID.

  ---

Метод использования RS232

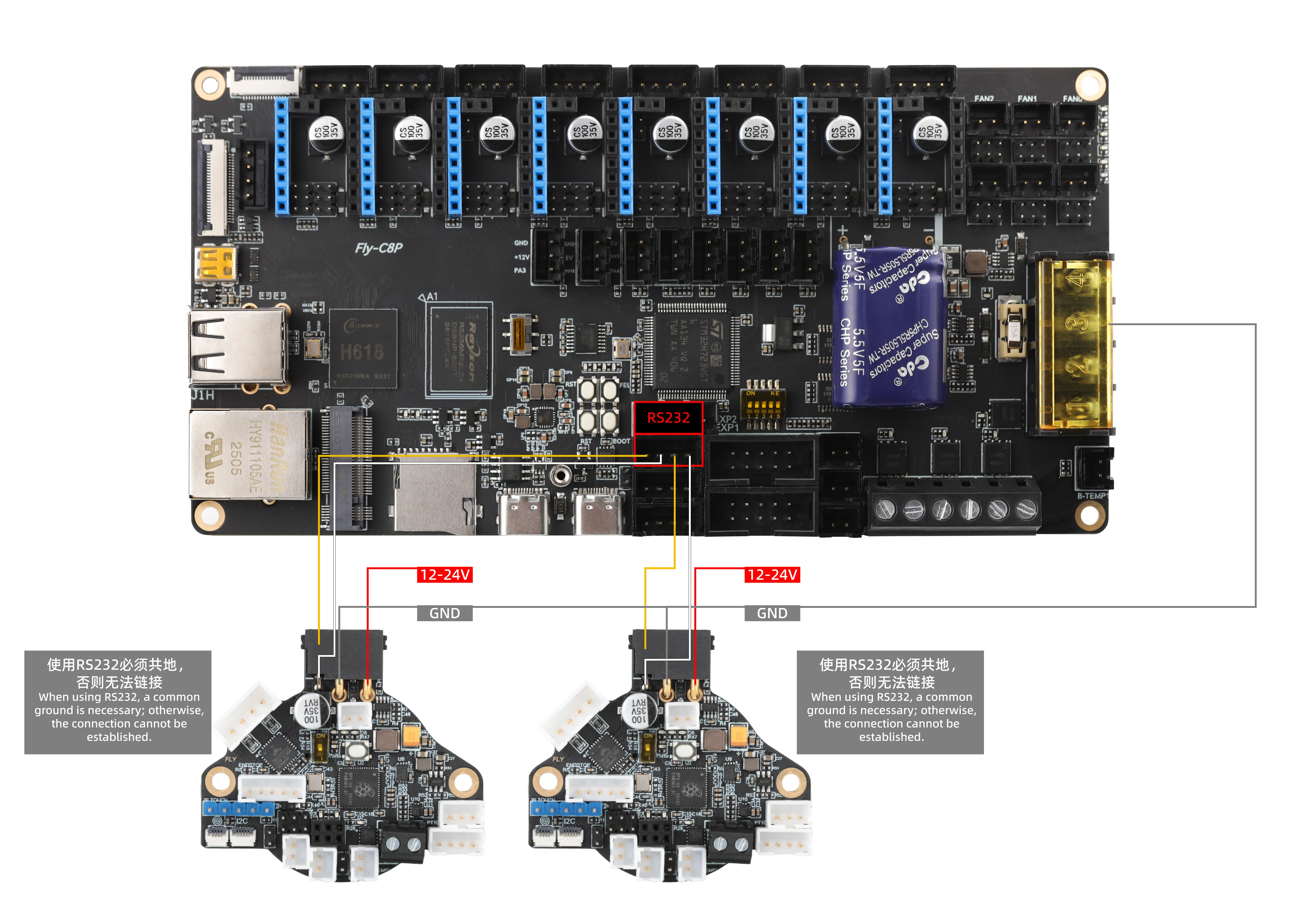

• Подключение RS232

Конфигурация интерфейса

Основные важные моменты

Важная подготовка

1. Требования к прошивке:
   Плата инструмента должна быть прошита прошивкой RS232, иначе связь будет невозможна.
2. Обязательное объединение по земле (GND):
   ⚠️ Перед подключением платы инструмента необходимо убедиться, что она использует один источник питания с C8P или соединить GND платы инструмента и основной платы (достаточно общего источника 24В/12В).
3. Особенности интерфейса:
   • Два интерфейса RS232 поддерживают независимое/одновременное использование
   • Параметр serial: в Klipper жестко задан аппаратно и не может быть изменен

Стандарты подключения

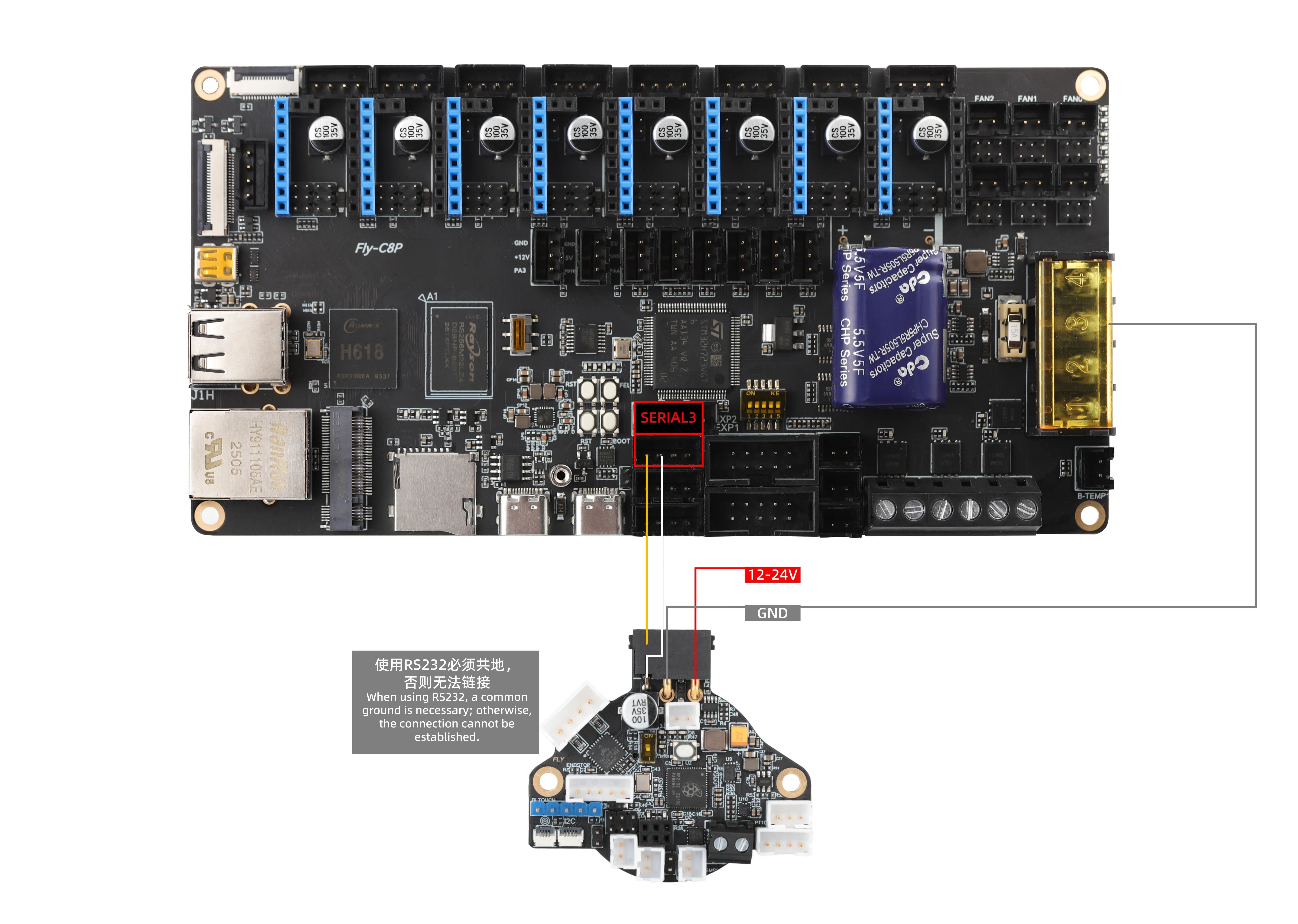

Метод подключения левого интерфейса (SERIAL3)

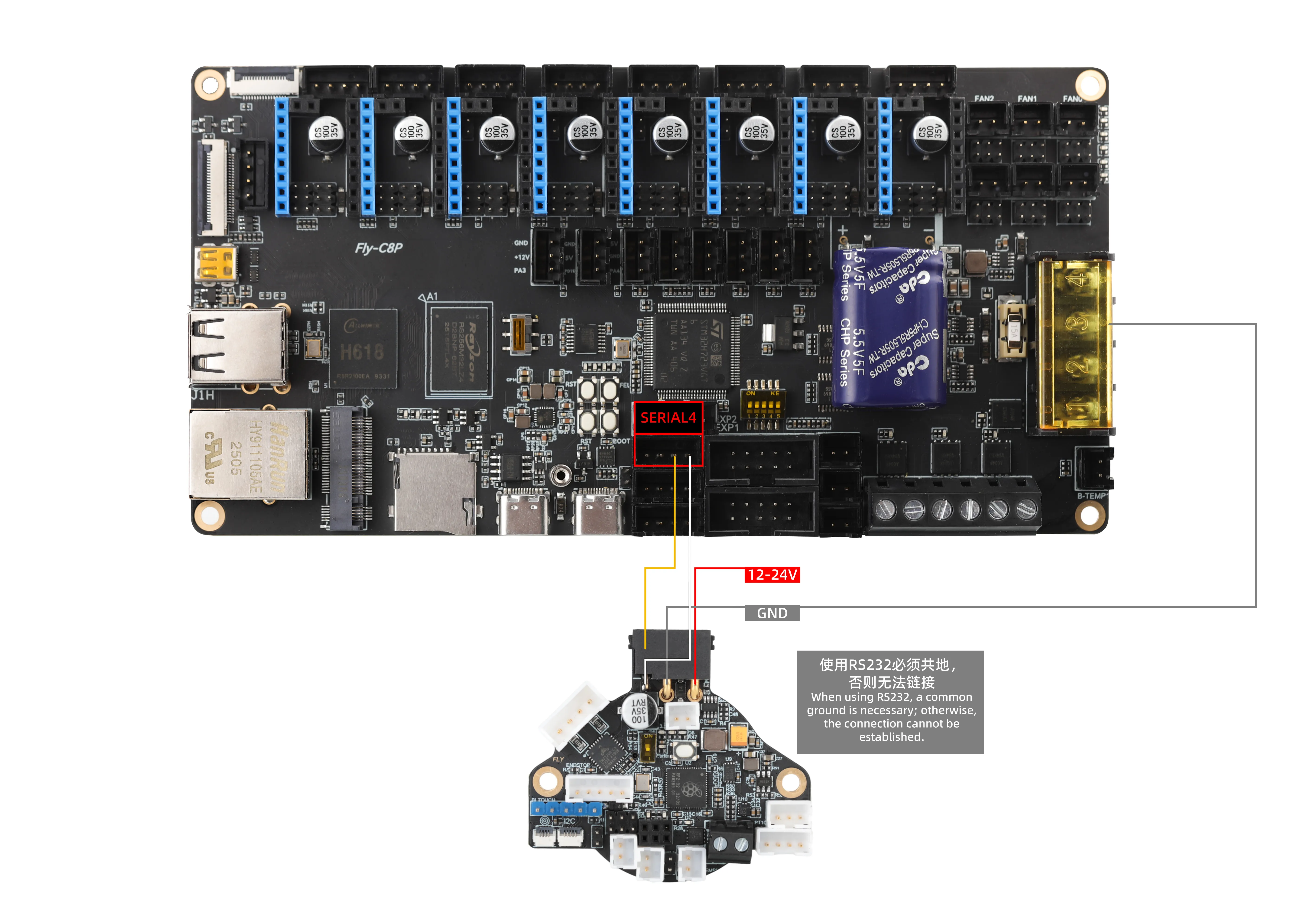

Метод подключения правого интерфейса (SERIAL4)

Левый интерфейс (SERIAL3)

Шаги настройки

1. Редактирование файла printer.cfg

   [mcu ToolBoard]  # Замените "ToolBoard" на фактическое имя
   serial: /dev/serial3  # Узел устройства для левого интерфейса, фиксированный
   baud: 250000
   restart_method: command

2. Объяснение ключевых настроек
   • Имя [mcu] должно отражать функцию платы инструмента (например, [mcu Laser])
   • /dev/serial3 — специфический узел для левого интерфейса, изменению не подлежит

Правый интерфейс (UART4)

Шаги настройки

1. Редактирование файла printer.cfg

   [mcu ToolBoard]  # Замените "ToolBoard" на фактическое имя
   serial: /dev/serial4  # Узел устройства для правого интерфейса, фиксированный
   baud: 250000
   restart_method: command

2. Объяснение ключевых настроек
   • Имя [mcu] должно отражать функцию платы инструмента (например, [mcu Extruder])
   • /dev/serial4 — специфический узел для правого интерфейса, изменению не подлежит

Общий процесс операций

1. Откройте браузер и в адресной строке введите IP-адрес хост-компьютера, например, если IP-адрес моего хоста 192.168.101.179, просто введите его и нажмите Enter

2. Откройте веб-интерфейс хост-компьютера и в меню настроек в левой боковой панели найдите:

для fluidd: {…} , нажмите на него, чтобы найти printer.cfg

для mainsail: Машина, нажмите на нее, чтобы найти printer.cfg

3. Заполните соответствующий ID

2. Применение конфигурации

   • После вставки кода конфигурации в соответствующую область
   • Нажмите кнопку SAVE & RESTART в правом верхнем углу

3. Если Klipper показывает предупреждение ADC out of range, это нормально. Подключите нагревательный стол и термистор к основной плате, настройте соответствующие выводы термистора сопла и нагревательного стола, затем сохраните и перезапустите систему.
