Описание интерфейсов

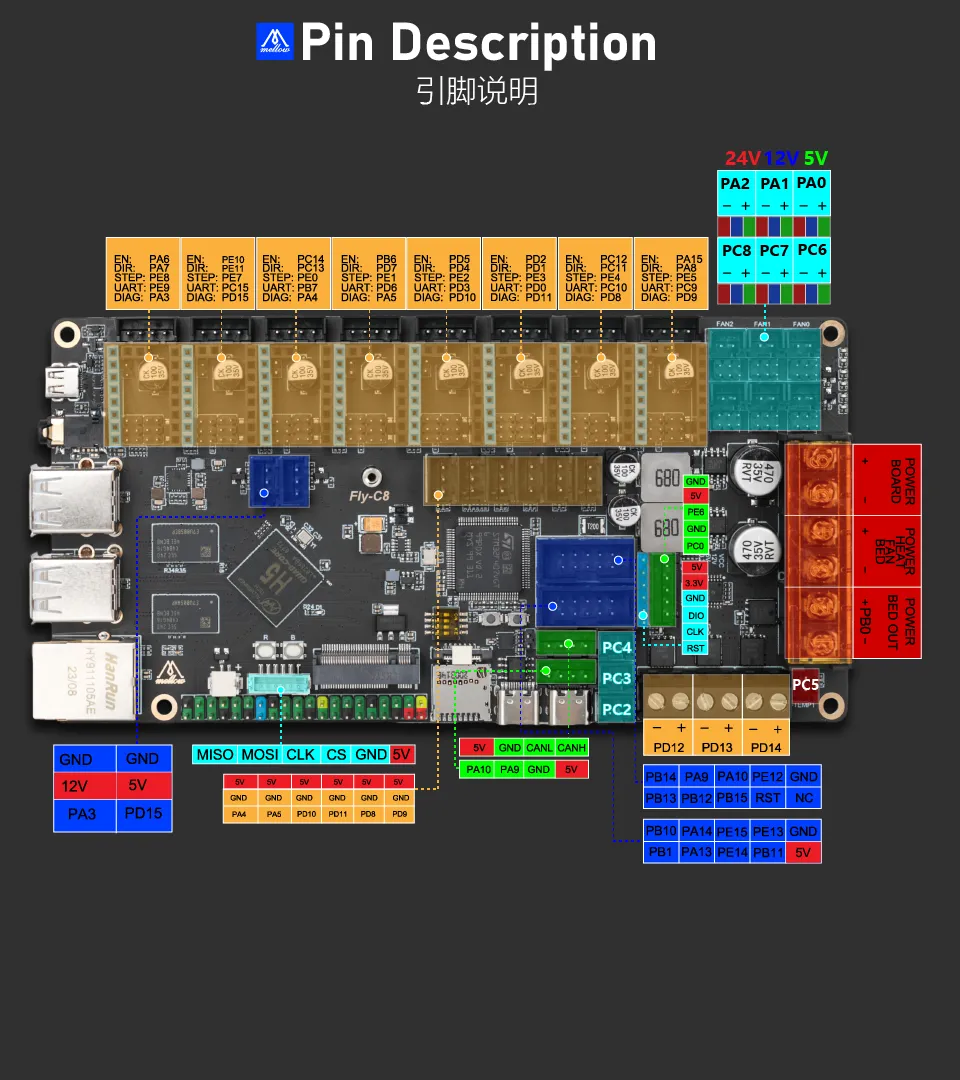

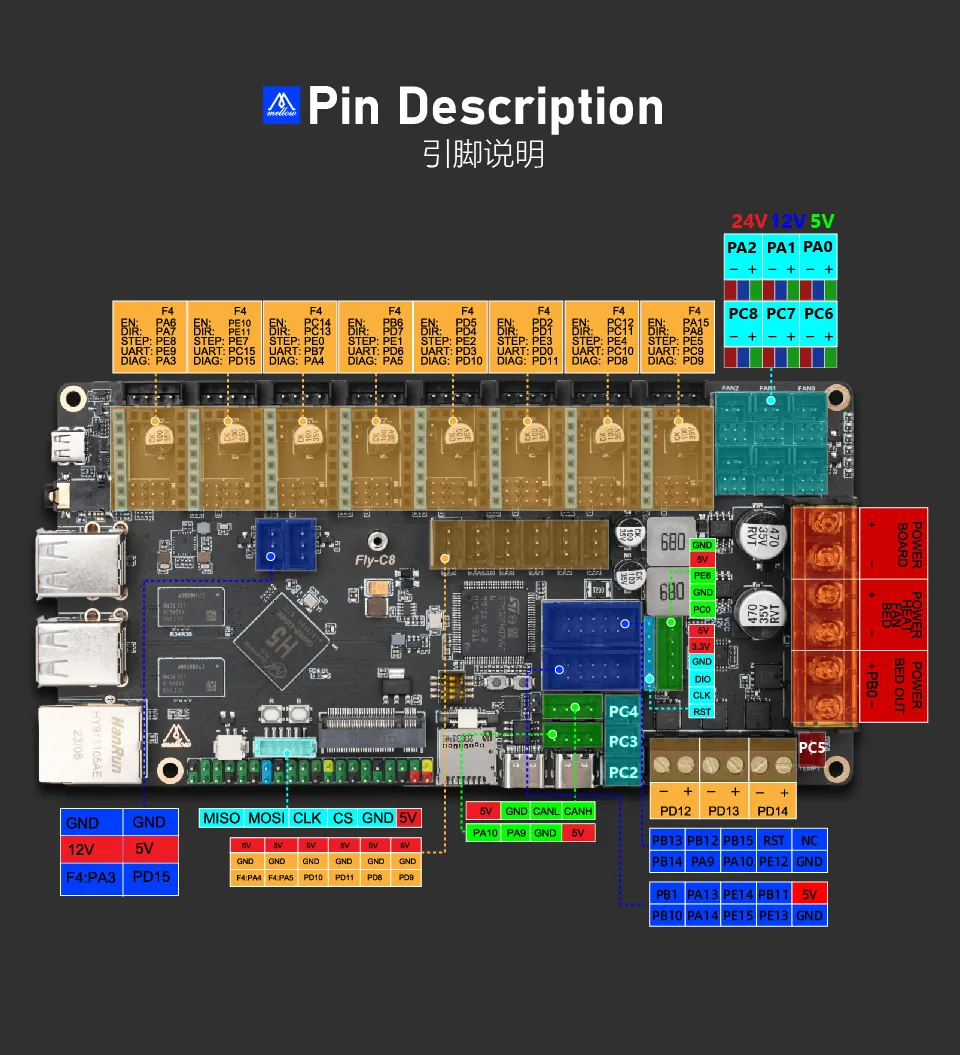

Описание выводов (PIN)

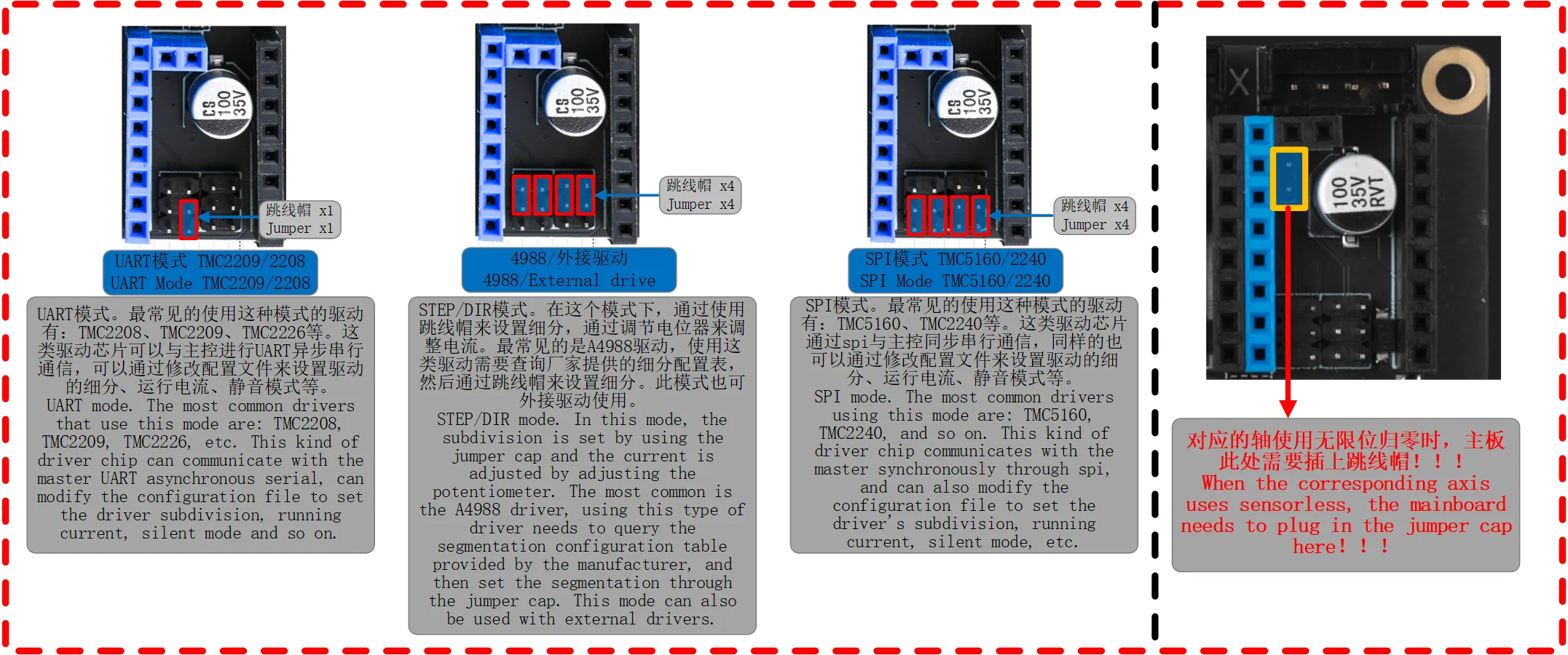

Раздел платы с перемычками драйвера


Подключение материнской платы

Предупреждение

Не используйте готовые концевые выключатели с тремя проводами, так как такие выключатели могут вызвать короткое замыкание материнской платы и привести к её повреждению!!! Строго соблюдайте способ подключения, показанный на схеме подключения!!!

Совет
  • Так как разрешение схемы подключения высокое, у некоторых пользователей с плохим интернет-соединением загрузка может занять больше времени. Пожалуйста, подождите немного~~~ (≧∀≦)ゞ
  • Рекомендуется навести курсор мыши на схему подключения, затем нажать правой кнопкой мыши -> Сохранить изображение как, сохранить схему на рабочий стол, и затем посмотреть её будет удобнее~~~ σ(´∀`*)
