Подключение хост-компьютера по SSH

осторожно

• Этот документ применим только к хост-компьютеру FLY
• Если вы компилируете и прошивайте прошивку, пожалуйста, ознакомьтесь с руководством по сетевому подключению, а не с руководством по последовательному подключению

• Подключение к устройству возможно через последовательный порт или WIFI
• Заранее подготовьте MobaXterm_Personal или другой SSH-терминал
• Убедитесь, что SD-карта или M2WE присутствует и на нее записана система, соответствующая хост-компьютеру
• Если хост-компьютер не запускается нормально, отсоедините периферийные устройства, такие как драйверы, лимитеры, вентиляторы и т.д.!!!
• В конечном итоге подключитесь к SSH через сеть для удобства компиляции прошивки!!
• Если требуется компиляция прошивки, см. Руководство по подключению хост-компьютера через WIFI или сетевой кабель

Установка системной карты

• Необходимо убедиться, что система на системной карте записана, иначе устройство не запустится

Схема установки M2WE в C8

Схема установки TF-карты в C8

Подача питания

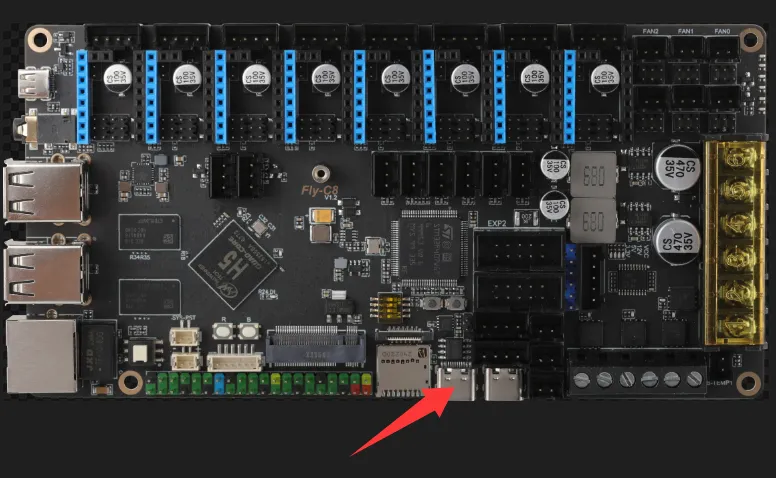

• Подключите хост-компьютер FLY к компьютеру с помощью кабеля USB Type-C
• Убедитесь, что кабель USB Type-C поддерживает передачу данных!
• После запуска системы индикатор будет быстро мигать!!
• Мигание означает, что система успешно загружена


Руководство по подключению SSH для Fly-FAST

Последовательное подключение

Подключение через последовательный порт к хост-компьютеру по SSH

• Если плата правильно подключена к компьютеру, то при открытии диспетчера устройств вы увидите порт CH340

• Откройте MobaXterm и выполните следующие настройки. В качестве порта выберите тот, который вы увидели в диспетчере устройств

• Если всё в порядке, то вы увидите экран запуска
• Через несколько секунд появится следующий экран, это означает, что система загрузилась

Если через несколько минут ничего не отображается, как показано на рисунке ниже, нажмите несколько раз клавишу Enter

• Обратите внимание, если используется система FAST, то потребуется ввести имя пользователя и пароль. Пароль не отображается

• Для FlyOS-FAST имя пользователя по умолчанию — root, пароль по умолчанию — mellow

• После нажатия Enter появится следующее содержимое



• Интерфейс после входа будет выглядеть следующим образом



• Если вы хотите посмотреть IP-адрес устройства, убедитесь, что кабель подключен или подключено Wi-Fi Подключить Wi-Fi

• Чтобы посмотреть IP-адрес, введите следующую команду в SSH-терминале и нажмите Enter. Найдите IP-адрес в результатах, который находится в той же подсети, что и ваш маршрутизатор, и по этому адресу можно получить доступ

  ip a | grep inet

• Обратите внимание, что если в системе не настроено подключение к Wi-Fi, IP-адрес отображаться не будет

Подключение по сети

Подключение к хост-компьютеру по SSH через сетевой IP

• Войдите в интерфейс роутера, к которому подключен хост-компьютер, если только вы не знаете IP-адрес хост-компьютера заранее
• Убедитесь, что вы знаете имя пользователя и пароль хост-компьютера
• Для FlyOS-FAST имя пользователя по умолчанию — root, пароль по умолчанию — mellow
• Если плата загружена и подключена к сети, вы можете использовать следующий способ для подключения к SSH
• Откройте MobaXterm и выполните следующие настройки. В поле IP введите адрес, который вы узнали ранее, или найдите его в интерфейсе роутера

Важно: на шаге 4 введите имя пользователя хост-компьютера

• При первом подключении появится это окно, нажмите Accept, чтобы продолжить

• Когда появится запрос на ввод пароля, введите пароль хост-компьютера и нажмите Enter

Важно: вводимый пароль не отображается, после ввода просто нажмите Enter

• Для системы FLY-FAST имя пользователя: root, пароль: mellow

• Успешный вход
