Подключение и настройка экрана

Подключение экрана

Подключение резистивного экрана TFT

Подключение резистивного экрана TFT

подсказывать

• В комплекте поставки экрана FLY-C8 TFT поставляются два шлейфа FPC: один - 14P (узкий), другой - 16P (широкий)
• Для резистивного экрана обязательно используйте 14P (узкий) шлейф!!!

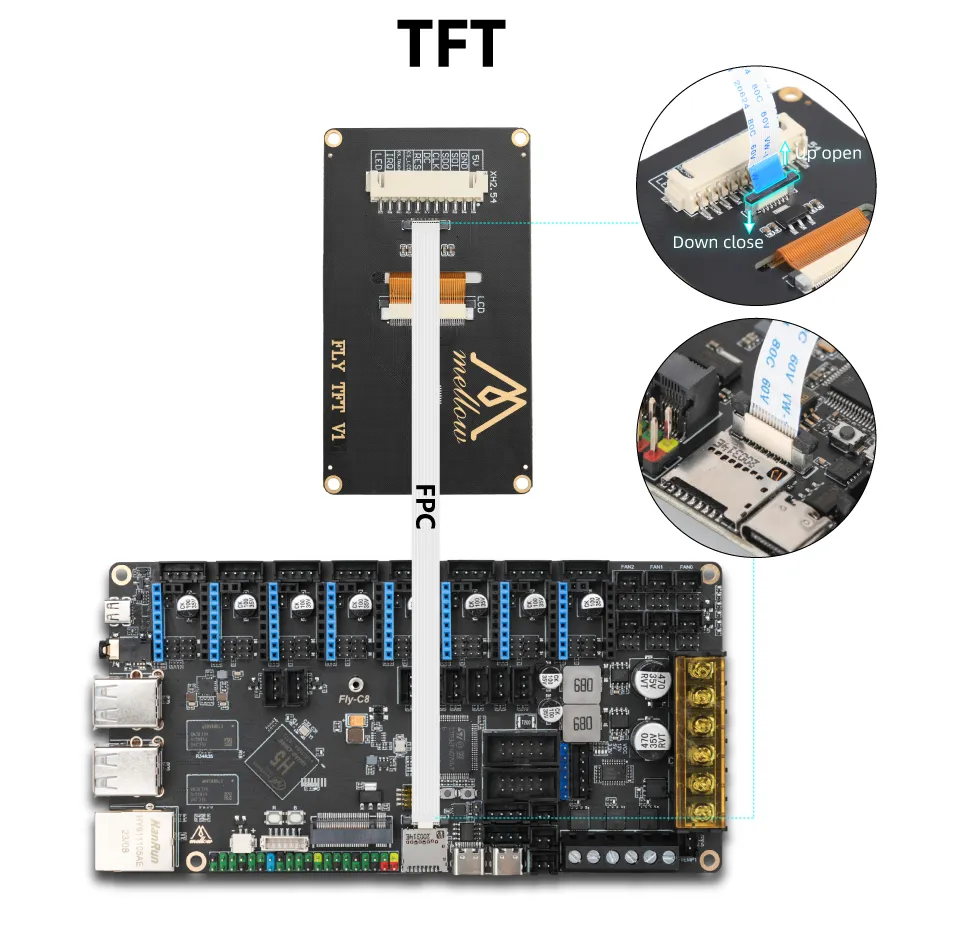

1. Схема подключения FLY-C8 TFT резистивного экрана

Схема подключения TFT-V1

Схема подключения TFT-V2 Обновляется

C8 V1-V1.2 с использованием G2T

Подключение TFT V2

подсказывать

• C8 V1-V1.2 не поддерживает подключение емкостного экрана TFT V2 без использования G2T
• В комплекте поставки экрана TFT поставляются два шлейфа FPC: один - 14P (узкий), другой - 16P (широкий)
• При использовании экрана G2T для TFT V2 обязательно используйте 16P (широкий) шлейф!!!

1. Установка G2T и TFT экрана

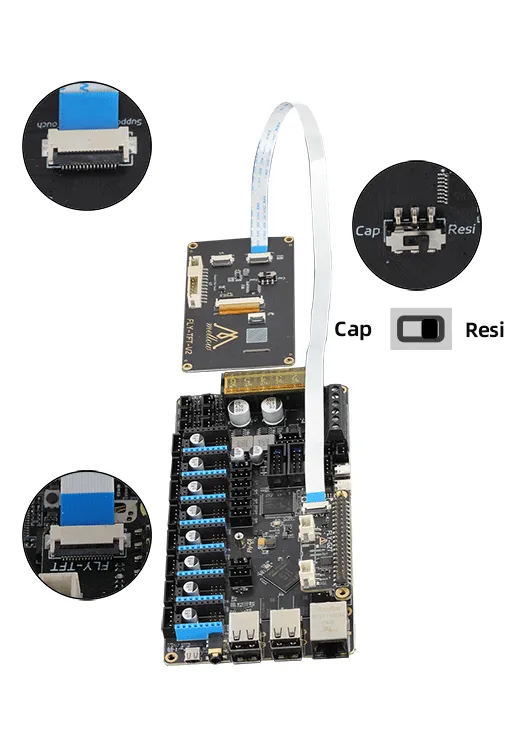

Использование резистивного экрана

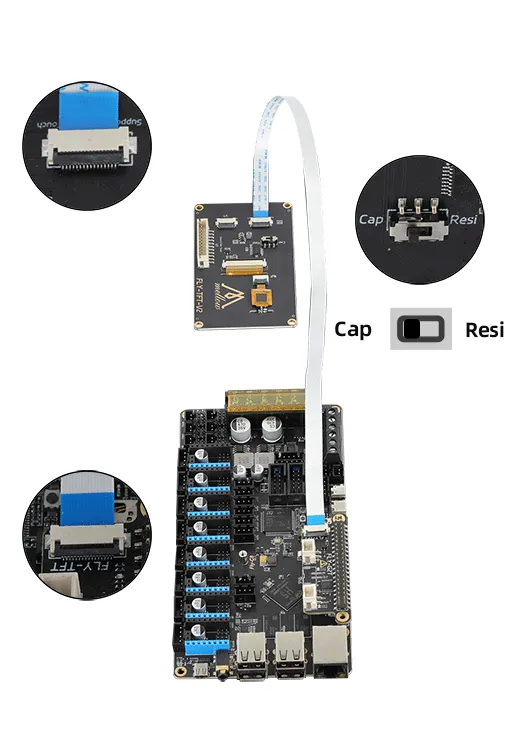

Использование емкостного экрана

C8 V1.3

Подключение TFT V2

подсказывать

• В комплекте поставки экрана TFT поставляются два шлейфа FPC: один - 14P (узкий), другой - 16P (широкий)
• При использовании экрана G2T для TFT V2 обязательно используйте 16P (широкий) шлейф!!!

1. Установка G2T и TFT экрана
   • Использование TFT экрана


Подключение HDMI

Подключение HDMI

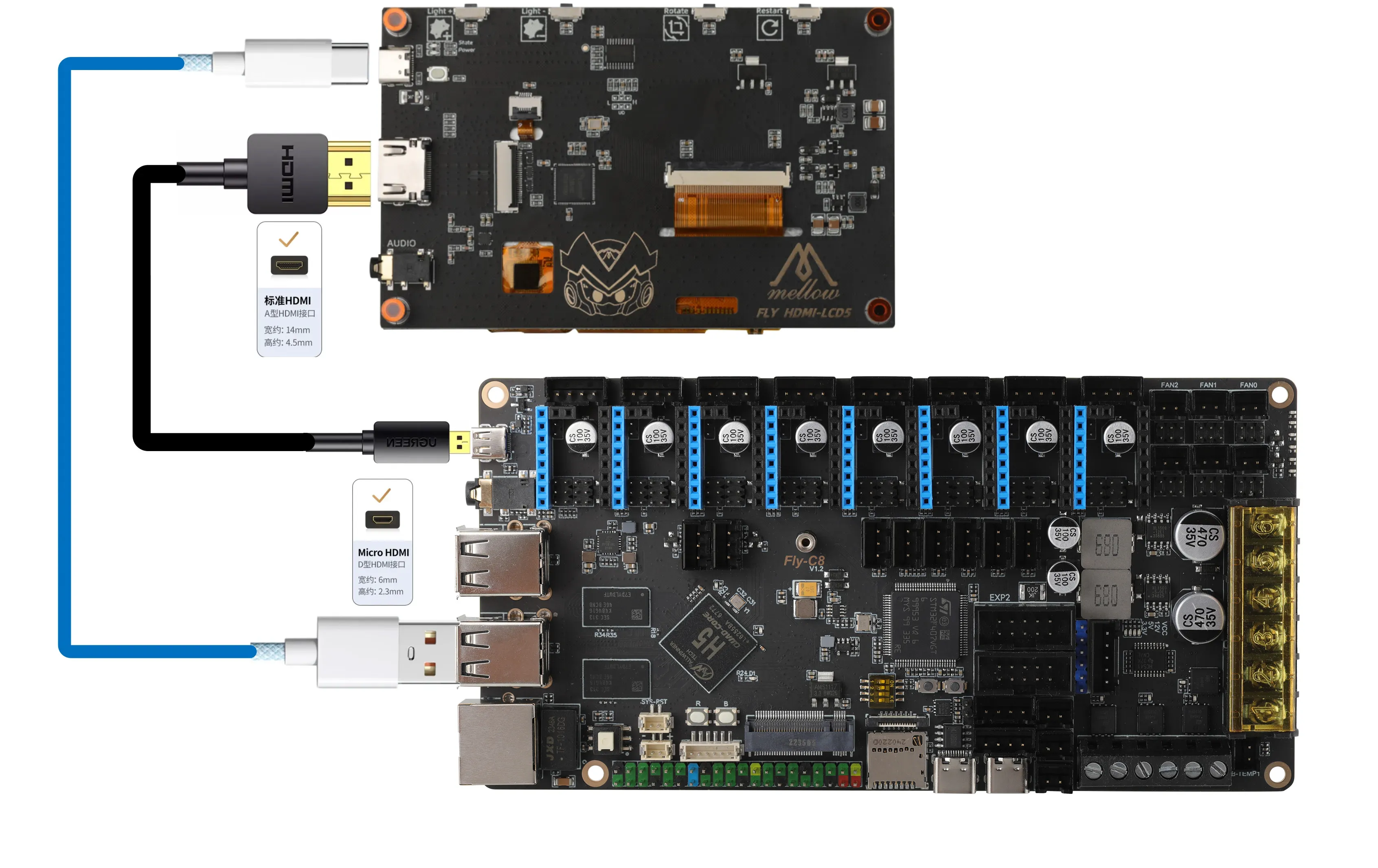

1. Подключение экрана FLY-HDMI-LCD5

Способ подключения 1

Способ подключения 2

---

Настройка экрана

FLYOS-FAST - настройка экрана

FLYOS-FAST - настройка экрана

1. Откройте в браузере IP-адрес устройства, например: http://192.168.6.110/

   В fluidd как показано на рисунке: снимите галочку -> фильтр скрытых файлов и папок.

   В mainsail как показано на рисунке: установите галочку -> показать скрытые файлы.

2. Теперь вы можете увидеть папку .flyos-config, откройте ее и найдите файл sys-config.conf.

3. Откройте файл sys-config.conf, внесите необходимые изменения в параметры конфигурации, затем сохраните файл и закройте его.

заметка

• Для HDMI экрана настройка: hdmi, обратите внимание, что после = не должно быть пробелов!!!
• Для резистивного экрана настройка: fly-tft-v1 или fly-tft-v2-r, обратите внимание, что после = не должно быть пробелов!!!, убедитесь, что переключатель на задней панели экрана установлен в положение Resi
• Для емкостного экрана настройка: fly-tft-v2-c, обратите внимание, что после = не должно быть пробелов!!!, убедитесь, что переключатель на задней панели экрана установлен в положение Cap
• Для klipper_screen настройка: 1, обратите внимание, что после = не должно быть пробелов!!!
• Примечание: формат параметров в файле sys-config.conf должен быть key=value, не изменяйте формат!!! Иначе настройки не будут применены!!!

4. После сохранения изменений перезагрузите систему, чтобы изменения вступили в силу.

FLYOS-Armbian - настройка экрана

FLYOS-Armbian - настройка экрана

к сведению

• Подключите основное устройство к Wi-Fi и получите его IP-адрес, затем введите в браузере IP+:9999, чтобы открыть FLY TOOLS и выполнить настройку экрана
• Например, если IP-адрес основного устройства 192.168.6.110, введите в браузере 192.168.6.110:9999

1. Откройте FLY TOOLS, следуя указанным на изображении шагам, включите Klipper Screen, выберите модель экрана, затем нажмите розовую кнопку Сохранить настройки в правом нижнем углу, после этого перезагрузите основное устройство!

заметка

• Для резистивного экрана выберите: fly-tft-v1 или fly-tft-v2-r, убедитесь, что переключатель на задней панели экрана установлен в положение Resi
• Для емкостного экрана выберите: fly-tft-v2-c, убедитесь, что переключатель на задней панели экрана установлен в положение Cap
• Для HDMI экрана выберите: hdmi

Резистивный экран:	Емкостный экран, требуется G2T:
HDMI экран：:

2. После сохранения настроек перезагрузите основное устройство, чтобы изменения вступили в силу!

---
