Важные замечания по материнской плате

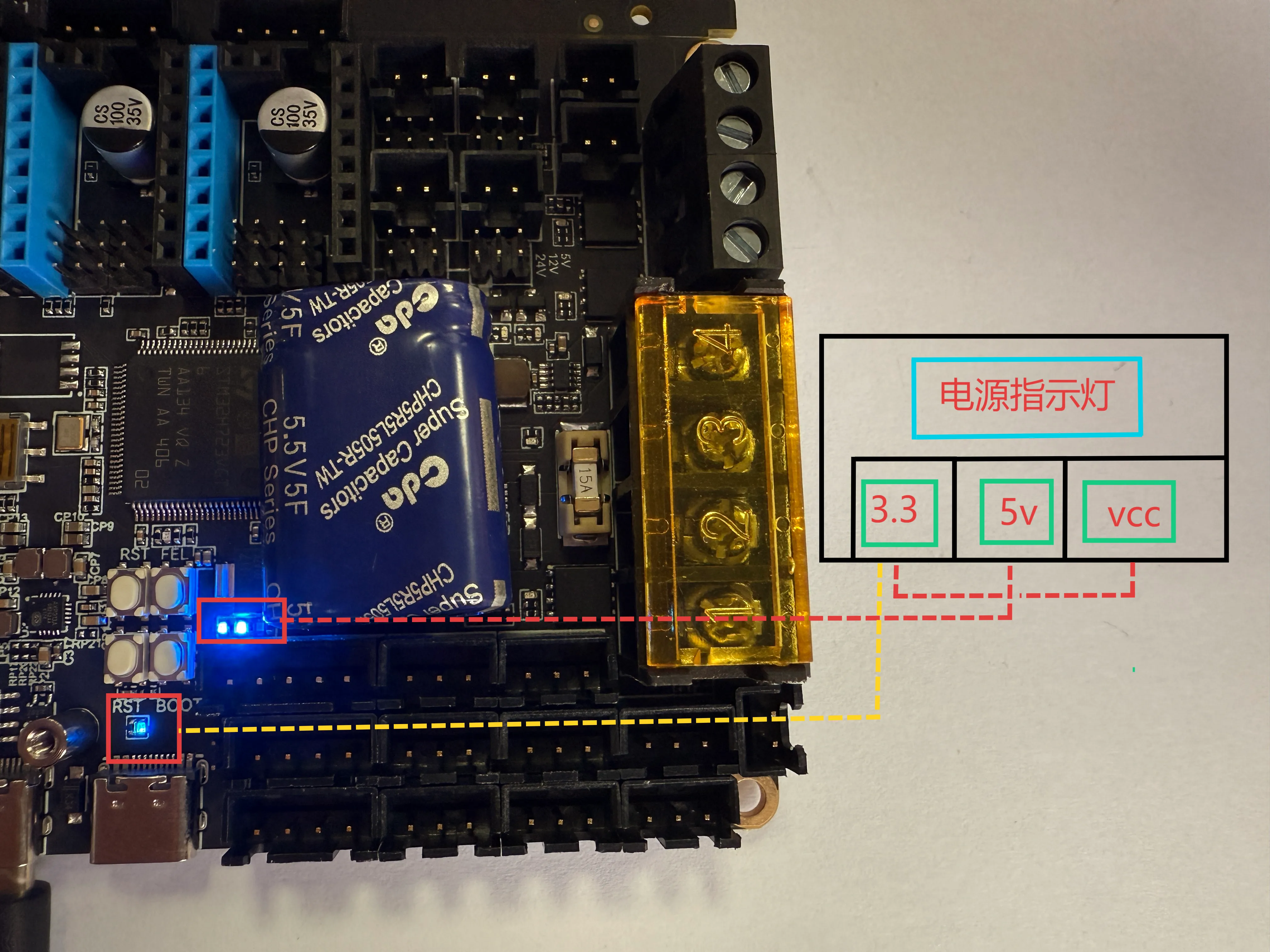

Индикатор питания

  • При подаче питания только через TYPE-C и без подключения других источников питания на материнской плате должно гореть не менее двух ламп 3.3V и 5V
  • После подключения источника питания материнской платы индикаторы питания материнской платы должны гореть 3.3V, 5V, VCC

Устранение неполадок

Важно
  • При отсутствии внешних устройств (драйверов, концевых выключателей, 12864 и т. д.)
  • При подаче питания только через TYPE-C должен постоянно гореть 3.3V
  • Если после подключения источника питания материнской платы и драйвера лампа 5V не горит, необходимо обратиться в службу поддержки клиентов

Драйвер

  • Материнская плата поддерживает внешний драйвер Руководство по подключению и настройке

Концевой выключатель

  • Обратите внимание на последовательность подключения проводов, для трехпроводных концевых выключателей важно правильно подключить 5V, GND, S, иначе это может привести к повреждению материнской платы
  • Для двухпроводных концевых выключателей просто подключите S и GND
  • Для PL08 и других датчиков приближения необходимо подключить диод к выходу сигнала, чтобы понизить напряжение до ниже 3.3V
