Фирменное ПО BL

подсказывать
  • Обратите внимание, что при производстве уже предварительно записан bootloader, поэтому нет необходимости в повторной записи.

Вход в режим программирования​

  • Существует два способа входа в режим программирования
  • Первый: при полном отключении питания от главной платы, удерживайте кнопку BOOT и подключите соединительный кабель с возможностью передачи данных к главной плате и вашему устройству, рекомендуется для WINDOWS

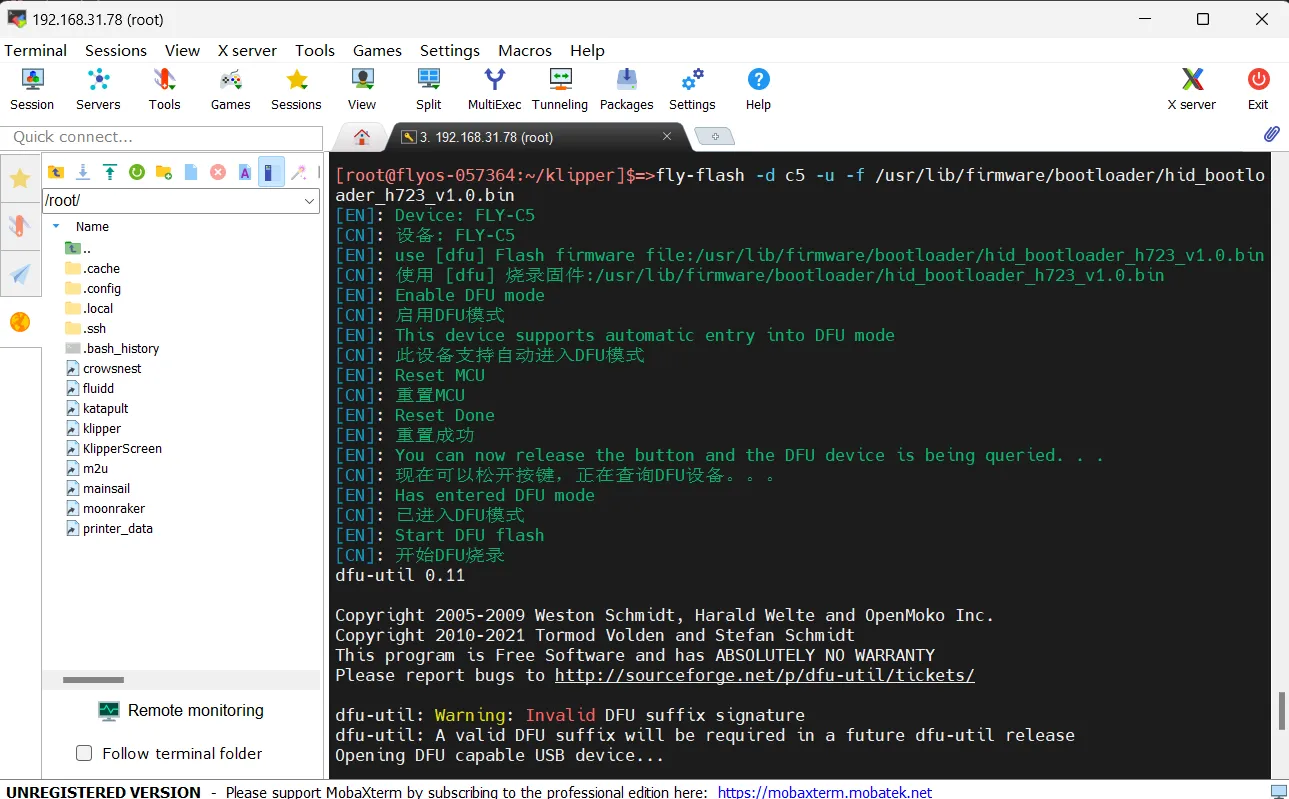

  • Второй: после подключения соединительного кабеля с возможностью передачи данных к главной плате и вашему устройству, удерживайте кнопку BOOT и введите команду, рекомендуется для верхнего устройства

Запись прошивки​

  • Фирменное ПО bootloader для C8 Щелкните для автоматической загрузки прошивки

  • Переключатели拨-моды 3, 4 переключаются вправо, нижний компьютер подключается к верхнему через встроенный USB

  • Переключатели拨-моды 1, 2 переключаются влево, иначе это может повлиять на подключение нижнего компьютера к верхнему

::::опасность Важно

  • Возможны проблемы совместимости системы, используйте USB2.0 на ПК для прошивки
  • Если всё ещё не получается выполнить прошивку, попробуйте использовать программу верхнего уровня для прошивки

::::

  1. Скачать инструмент для прошивки адрес скачивания
  2. Необходимо скачать SetupSTM32CubeProgrammer и STM32 DFU драйвер
  3. Скопируйте предварительно скомпилированный firmware (klipper.bin) или заранее скомпилированный firmware Katapult в произвольную директорию на компьютер
  4. Подключите основную плату к компьютеру с помощью Type-C кабеля, убедитесь, что выполнено: переход в режим прошивки DFU
  5. В STM32CubeProgrammer выберите режим USB и обновите подключение
  6. Если не появляется окно с ошибкой, то подключение успешно. :::+опасность Предупреждение Если появится содержимое, как показано ниже, это проблема с компьютером или программным обеспечением, используйте программу верхнего уровня для прошивки: инструкция по прошивке через программу верхнего уровня :::
    1. Нажмите на значок загрузки слева и отметьте несколько пунктов
    2. Нажмите на кнопку Browse, указанную стрелкой, затем выберите firmware, которое нужно прошить
    3. Выберите Start address и введите 0x08000000
    4. Нажмите на Start automatic mode внизу для начала прошивки firmware

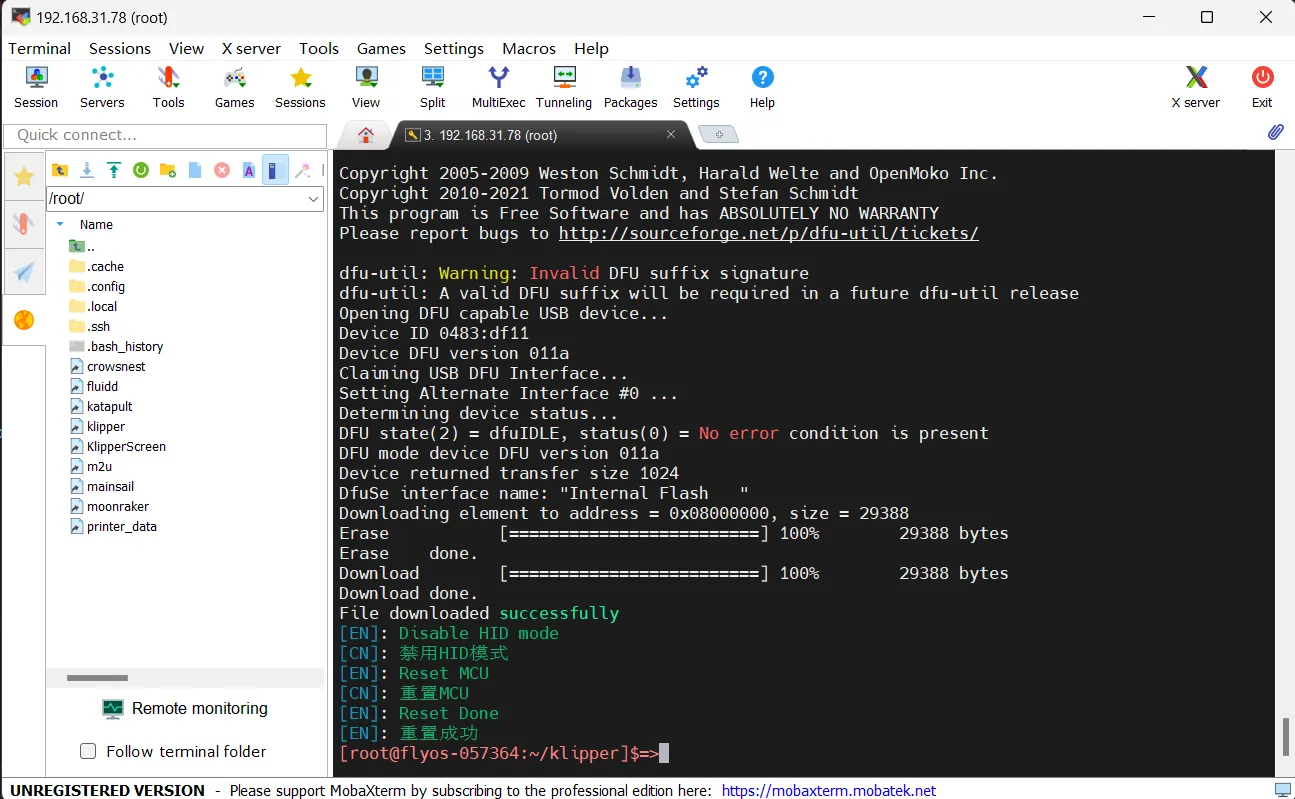

    5. Появление нижеследующего уведомления означает завершение прошивки firmware
