Описание продукта
Модуль отключения питания FLY-KPPM разработан специально для плат Raspberry Pi и других разработочных плат с целью обеспечения безопасности данных. Используя передовые технологии, при аварийном отключении питания он автоматически переключается на электролитический источник питания, позволяя разработочной плате стабильно работать в течение 15 секунд, что гарантирует сохранность данных. Компактный размер и простота установки.

Важные замечания по продукту
Питание допускается только в диапазоне DC12-24В. При подключении проводов убедитесь в правильности полярности. Подключение должно производиться в отключенном состоянии, и только после проверки правильности подключения можно подавать напряжение. Наша компания не несет ответственности за любые потери, вызванные неправильным подключением.
Выходное напряжение 5V на разъеме OUT предназначено только для аварийного питания. Для обычного питания используйте USB-OUT или SIG/IO.
При использовании с модулем безопасного выключения питания необходимо использовать источник питания 12V-24V. Чтобы гарантировать нормальную работу модуля, выходное напряжение 5V на модуле не должно быть ниже 4.9V. В противном случае модуль будет брать энергию из внутреннего источника, что приведет к постоянному заряду конденсаторов и длительному нагреву модуля.
Описание содержимого экрана
Содержимое экрана | Левая часть | Правая часть | Пояснение правой части |
---|---|---|---|
IN: | Входное напряжение | OUT: | Выходное напряжение |
CA: | Общее напряжение конденсатора | OI: | Ток нагрузки на выходе |
C1: | Напряжение конденсатора C1 | C2: | Напряжение конденсатора C2 |
Temp: | Температура модуля безопасного выключения | E: | Помощь, смотрите ниже |
Содержимое экрана | Описание состояния |
---|---|
Ready! | Нормальное включение |
IN LOW! | Низкое входное напряжение |
IN OVR! | Высокий ток на выходе |
OV LOE! | Низкое выходное напряжение |
OV OVR | Высокий ток на выходе |
TP OVR! | Высокая температура |
NONE | Неизвестная ошибка |
R: XX Sec | Если питание отключалось менее чем на 10 секунд, при повторном включении появится это сообщение, с обратным отсчетом до перезагрузки верхнего уровня |
Скачать модель корпуса
https://cdn.mellow.klipper.cn/STEP/KPPM.zip
Описание выводов
-
OUT-RST Сброс
-
OUT-PDN Выключение
-
IN-PIN
По умолчанию подтянуты вверх. При включении модуля автоматически проверяется время последнего отключения питания: Если время отключения меньше 10 секунд, автоматически переключается вывод 5V через 10 секунд (чтобы убедиться в завершении выключения верхнего уровня и возможности повторного включения). Если подключен к GND, функция автоматической проверки времени отключения питания отключается.

Инструкция по использованию FLY-уровня
Доступно только для FLY-Pi FLY-Pi-V2 FLY-C8
Для FLY-уровня требуется выполнить команду SSH:
sudo curl -kfSL --progress-bar https://cdn.mellow.klipper.cn/firmware/sun50i-h5-power-key.dtbo -o /boot/dtb/allwinner/overlay/sun50i-h5-power-key.dtbo
sudo grep -q "^overlays=.*power-key" /boot/FlyOS-Env.txt || sudo sed -i '/^overlays=/ s/$/ power-key/' /boot/FlyOS-Env.txt
Перезагрузка системы:
sudo reboot
Инструкция по подключению FLY-уровня
- Инструкция по подключению FLY-уровня
- Подключение FLY-C8 с помощью 5V

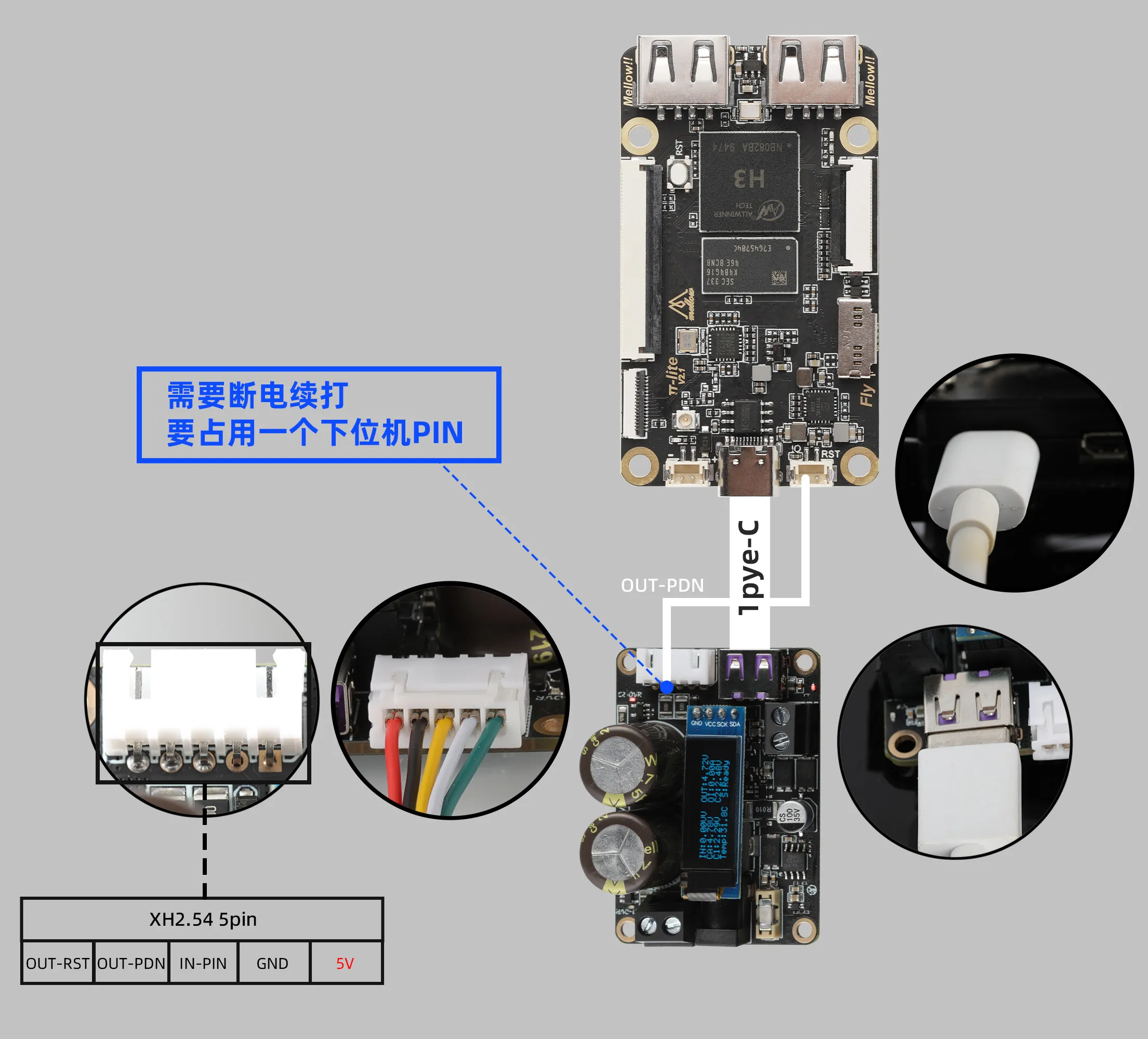

- Подключение FLY-C8 с помощью USB
- Подключение FLY-Pi(π) с помощью 5V
- Подключение FLY-Pi(π) с помощью USB
- Подключение FLY-Pi-V2 с помощью 5V
- Подключение FLY-Pi-V2 с помощью USB
- Подключение FLY-gemini с помощью USB
- Подключение FLY-lite2.1 с помощью USB
- Подключение FLY-C8 с помощью 5V посмотрите схему подключения

- Подключение FLY-C8 с помощью USB

- Подключение FLY-Pi с помощью 5V

- Подключение FLY-Pi с помощью USB

- Подключение FLY-Pi-V2 с помощью 5V

- Подключение FLY-Pi-V2 с помощью USB

- Подключение FLY-gemini с помощью USB

- Подключение FLY-lite2.1 с помощью USB

Инструкция по использованию Raspberry Pi
Процесс аналогичен описанному выше. Для Raspberry Pi нужно вставить карточку с системным образом в компьютер и добавить в файл config.txt команду dtoverlay=gpio-shutdown,gpio_pin=21
. После сохранения и выхода все готово.

- Инструкция по подключению Raspberry Pi
- Подключение Raspberry Pi с помощью 5V
- Подключение Raspberry Pi с помощью USB
- Подключение Raspberry Pi с помощью 5V

- Подключение Raspberry Pi с помощью USB
