Введение

Использование буфера LLL

Буфер расходных материалов LLL - это устройство, предназначенное для дистанционной подачи расходных материалов для 3D-принтера, которое упрощает загрузку и выгрузку расходных материалов. В буфере установлено два кнопки, которые используются для подачи и отвода, позволяя пользователю выполнять электрическую подачу и отвод.

Функция буфера:

Когда экструдер 3D-принтера подает материал, если тянуть к удаленному стеллажу расходных материалов, буфер обнаруживает это действие и автоматически подает небольшой участок материала в сторону горячего конца. Каждый раз, когда происходит тяга, буфер повторяет операцию подачи материала. Это эффективно уменьшает тягу экструдера на расходные материалы, поддерживает стабильную силу толкания экструдера, тем самым повышая стабильность качества печати.

Функция обнаружения обрыва:

В буфере есть детектор обрыва, и когда он обнаруживает, что в буфере нет расходных материалов, он отправляет сигнал 3D-принтеру о приостановке печати. Чтобы использовать эту функцию, необходимо подключить вывод сигнала и изменить настройки 3D-принтера. Функция буфера может использоваться напрямую без изменения настроек.

Благодаря вышеуказанной функциональной конструкции буфер расходных материалов LLL не только упрощает операции с расходными материалами, но и повышает стабильность процесса 3D-печати и качество печати.

  • Обратите внимание, что для использования функций необходимо подключить расходные материалы, в противном случае можно управлять работой двигателя только с помощью кнопок

Рекомендации по настройке

[filament_switch_sensor обрыв]
pause_on_runout: true
switch_pin: ^PG7
runout_gcode:
PAUSE
M118 Нет материала
insert_gcode:
M118 Загрузка

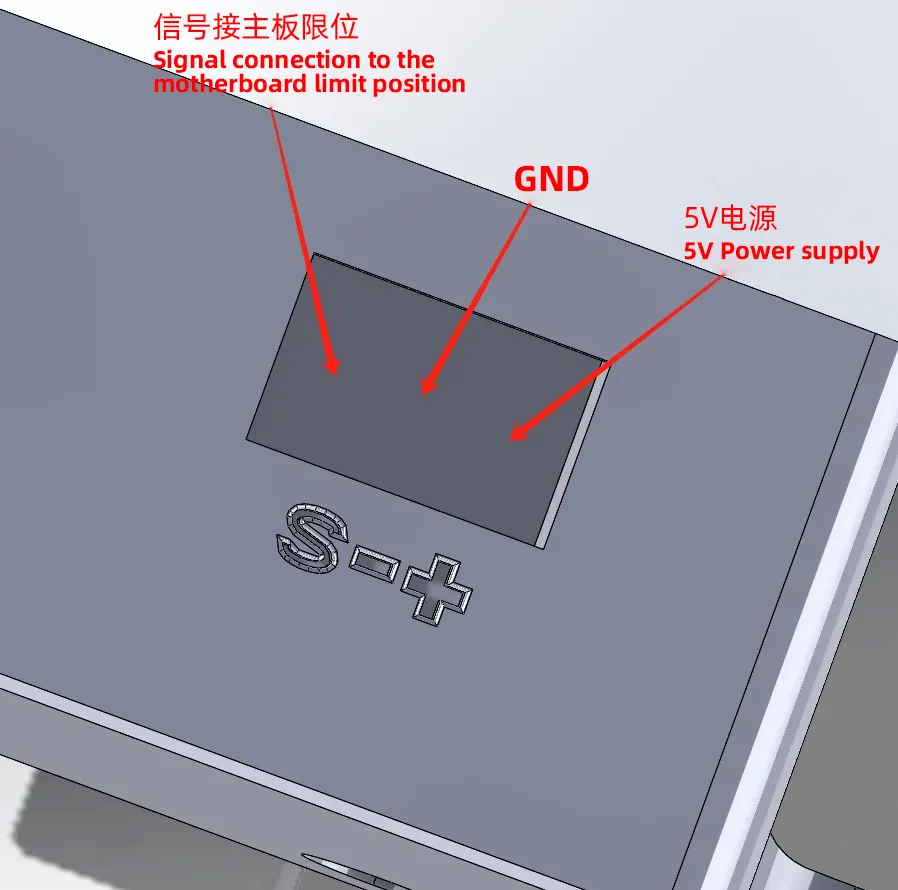

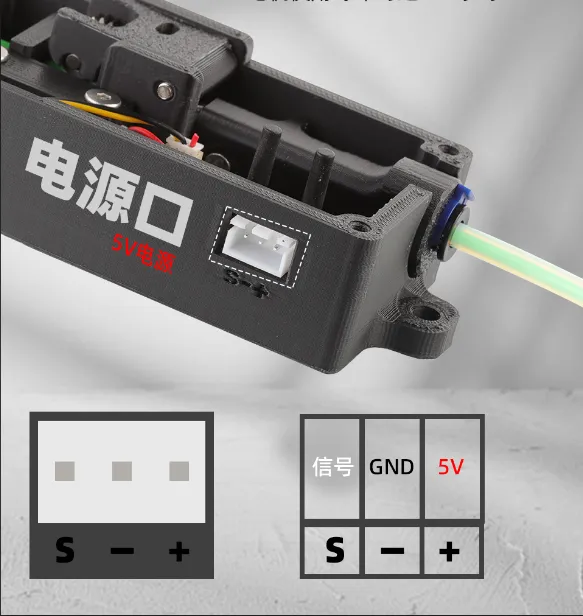

Схема подключения

Схема установки

  • Видеоурок на Bilibili Видео установки
  • Видеоурок на Youtube Видео установки

Схема установки

  • Нажмите на ссылку ниже для скачивания
