Как настроить порог срабатывания модуля
В этом документе объясняется, как настроить чувствительность срабатывания датчика давления FLY-Alps для обеспечения точности и надежности выравнивания.
Видеоурок
Loading...
Подготовка
Перед началом настройки порога срабатывания убедитесь, что:
- Модуль правильно подключен к основной плате.
- Прошивка ALPS загружена и работает нормально.
- Конфигурационный файл загружен правильно.
Шаг 1: Активация модуля
1.1 Отправка команды включения
В консоли Klipper отправьте следующую команду, чтобы активировать вывод разрешения (EN) датчика давления:
SET_PIN PIN=_probe_ready VALUE=1
1.2 Проверка состояния модуля
После отправки команды наблюдайте за индикатором срабатывания на модуле:
- Нормальное состояние: Индикатор должен быть выключен.
- Тестовое срабатывание: Легко коснитесь сопла металлическим предметом (например, пинцетом, гаечным ключом) — индикатор должен загореться.
Важные замечания
- При тестировании неметаллическими предметами обратите внимание на температуру хотэнда, чтобы избежать повреждения предмета.
- Если индикатор горит постоянно или мигает, проверьте подключение и конфигурацию вывода EN.
Loading...
Шаг 2: Настройка порога срабатывания по давлению
2.1 Подключение инструмента настройки

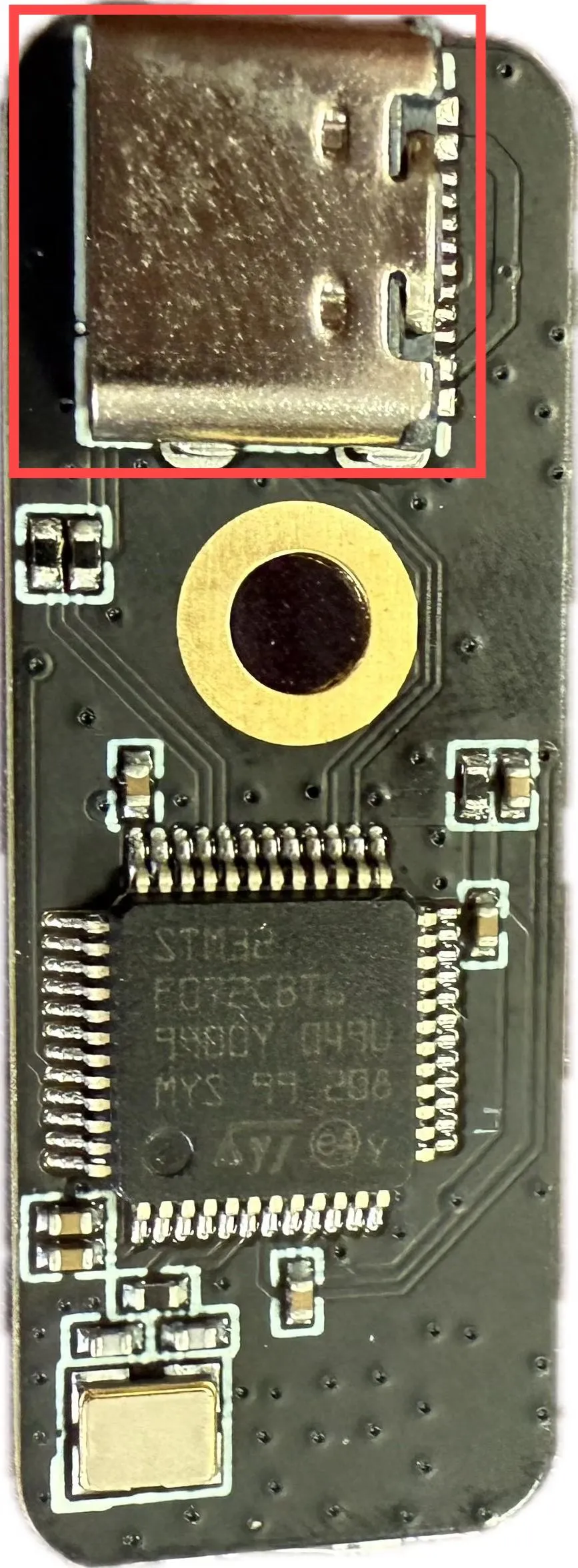

- Подключите модуль FLY-Alps к компьютеру с помощью USB-кабеля.

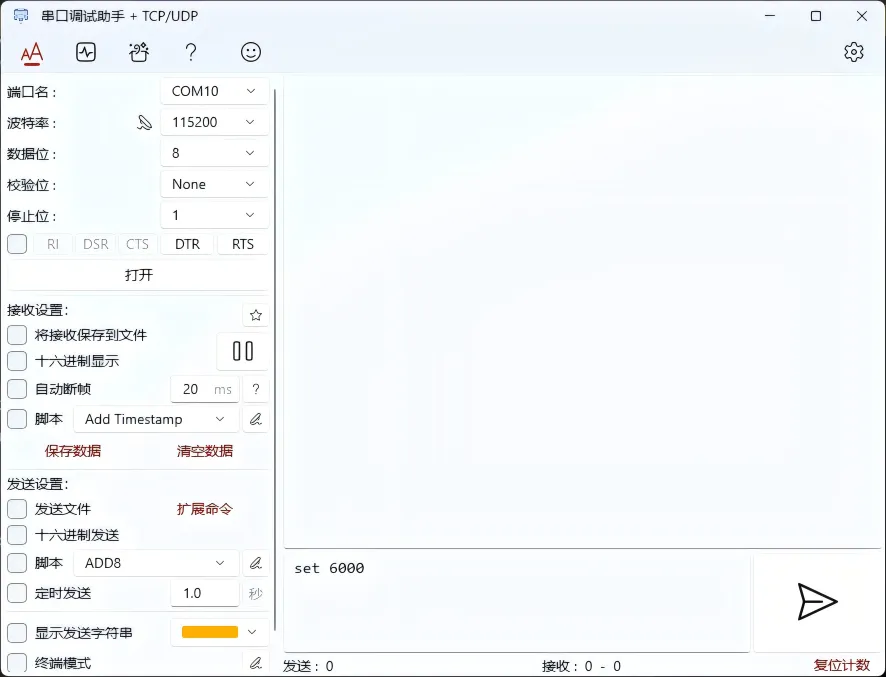

- Откройте Инструмент настройки FLY-Alps.
- Выберите правильный номер COM-порта.
- Нажмите кнопку «Подключить».
Loading...
2.2 Настройка чувствительности
После успешного подключения вы можете:
- Просмотреть текущее значение АЦП: Мониторить исходные данные датчика в реальном времени.
- Установить порог срабатывания: Настроить чувствительность в соответствии с фактическими потребностями.
- Протестировать срабатывание: Проверить, подходит ли конфигурация.
Рекомендация
- Чем меньше значение, тем чувствительнее датчик (легче срабатывает).
- Чем больше значение, тем большее давление требуется для срабатывания.
- Рекомендуется найти оптимальный порог путем практического тестирования.
Часто задаваемые вопросы
| Проблема | Возможная причина | Решение |
|---|---|---|
| Индикатор горит постоянно | Ошибка подключения вывода EN | Проверьте подключение и конфигурацию |
| Нет срабатывания | Установлен слишком высокий порог | Уменьшите значение чувствительности |
| Частые ложные срабатывания | Установлен слишком низкий порог | Увеличьте значение чувствительности |
Дополнительная информация
Если возникли другие проблемы, обратитесь к документу с часто задаваемыми вопросами
