Связанные с TMC ошибки

  • Не удалось считать регистр IFCNT интерфейса TMC UART «stepper_x» или Не удалось считать регистр интерфейса TMC SPI «stepper_x»

    1. Подробности об ошибке

    2. Причина ошибки

      • Невозможно установить связь с драйвером
    3. Основные методы решения

      • Проверьте правильность конфигурации UART выводов соответствующего драйвера
      • Проверьте правильность настроек UART jumper
      • Проверьте, подано ли питание на драйвер
      • Попробуйте заменить драйвер или настройки порта драйвера для определения проблемы
      • Если используется драйвер другой фирмы, убедитесь, что выводы UART совпадают с FLY; выводы UART драйвера FLY находятся на четвертой позиции сверху снизу слева
      • Если вывод UART драйвера находится на пятой позиции, проблему можно решить следующим образом



  • TMC XXXX сообщает об ошибке: GSTAT: 00000001 reset=1(Сброс)

    1. Подробности об ошибке

    2. Причина ошибки

      • Сброс драйвера
    3. Основные методы решения

      • Проверьте надежность подключения питания
      • Проверьте целостность проводов двигателя
      • Можно соединить металлическую оболочку двигателя с GND материнской платы или инструментальной платы



  • TMC «extruder» сообщает об ошибке: DRV_STATUS: c00d0103 otpw=1(Предупреждение перегрева!)

    1. Подробности об ошибке

    2. Причина ошибки

      • Перегрев драйвера!
      • Это не перегрев двигателя!
    3. Основные методы решения

      • Уменьшите рабочий ток
      • Отключите ток удержания
      • Проверьте правильность сопротивления образцов драйвера
      • Улучшите охлаждение драйвера, например, добавьте вентилятор



  • TMC «extruder» сообщает об ошибке: DRV_STATUS: 601f1000 s2vsa=1(Короткое замыкание к источнику питания А!) csactual=31 ola=1(Открытая нагрузка А!) olb=1(Открытая нагрузка В!)

    1. Подробности об ошибке

      • Временно отсутствует изображение
    2. Причина ошибки

      • Неправильная проверка тока драйвером
    3. Основные методы решения

      • Проверьте одинаково ли сопротивление катушек А и B шагового двигателя
      • Проверьте, нет ли подвижки или короткого замыкания в проводах шагового двигателя или его внутренних компонентах
      • Выключите тихий режим



  • TMC «extruder» сообщает об ошибке: DRV_STATUS: 00190060 s2vsb=1(Короткое замыкание к источнику питания В!) ola=1(0penLoad_A!) cs_actual-25

    1. Подробности об ошибке

    2. Причина ошибки

      • Ошибка подключения или сам двигатель



  1. Основные методы решения

    • Проверьте одинаково ли сопротивление катушек А и B шагового двигателя
    • Проверьте ваш шаговой двигатель и соединения

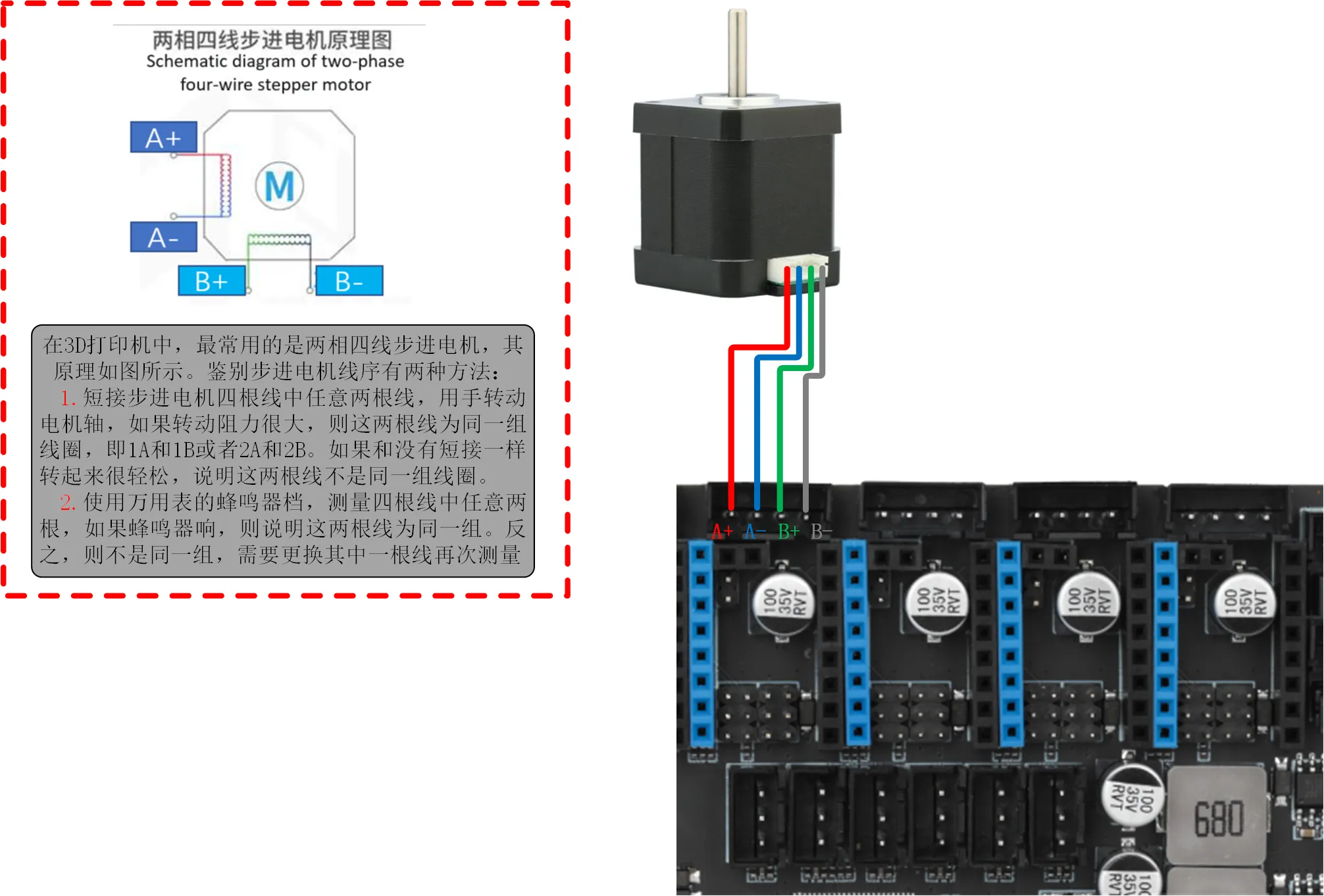

    • Проверьте последовательность проводов двигателя, должны быть одна группа слева, другая справа
