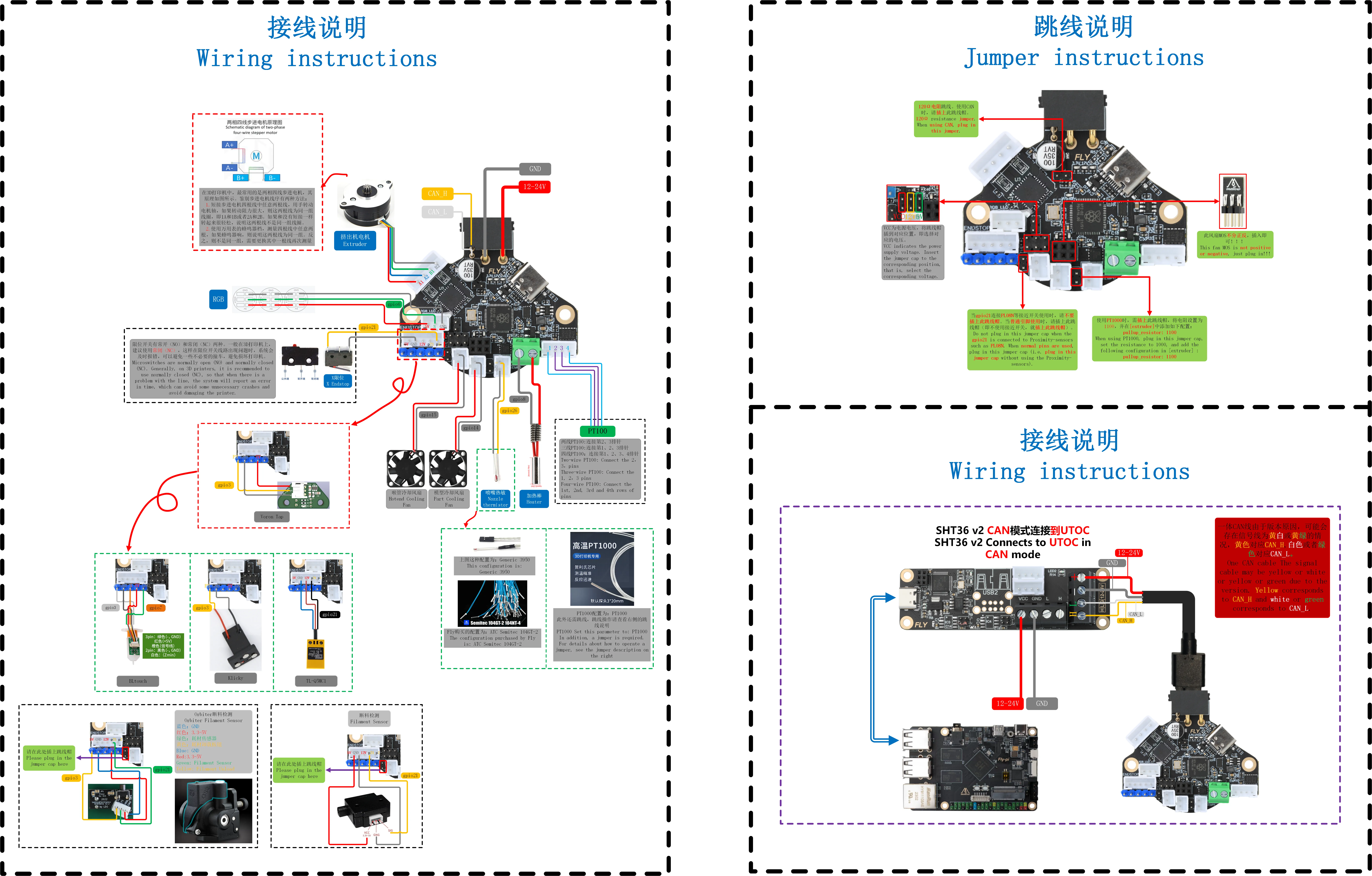

SHT36 LIS3DH
赠送的蓝色散热 片，请粘贴到驱动上！！！
终端电阻配置
使用CAN之前，请正确配置CANBUS终端电阻。
- CANBUS总线协议一条总线中必须且只能有两个120欧姆电阻
- 不管你连接几个USB设备，只要是在一条总线就只配置两个120欧姆电阻。不用为每个设备加一个电阻
- 在接好CAN H和CAN L信号线之后，使用万用表测量CAN H与CAN L，两者之间的阻值应约为60欧姆
电源接线
FLY SHT36 LIS3DH不支持电源防反接功能！！！在通电前请仔细检查电源接线，切勿接反！！！！否则会损坏SHT36 V2工具板！！！
风扇MOS
风扇mos不分正反，插稳即可
风扇接线
SHT36支持最多两个可控风扇，风扇电压为电源电压，接线方法如下。
加热棒接线
加热棒支持最大5A的电流，使用时请注意加热棒的功率！
热敏接线
下图为普通热敏和PT1000的接线方法。
下图为PT100的接线方法。默认两线PT100，只需连接到从左至右第2、3个引脚即可。
RGB接线
RGB灯珠的正负极千万不能接反，否则会损坏SHT工具板。
挤出机接线
挤出机接线完成后，请注意配置好驱动电流，校准好挤出机电机转向。
限位开关
限位开关有常开（NO）和常闭（NC）两种。一般在3D打印机上，建议使用常闭（NC）， 这样在限位开关线路出现问题时，系统会及时报错，可以避免一些不必要的撞车，避免损坏 打印机。
如果为VORON机型，可以考虑更换限位的安装位置，在打印头滑车上安装X限位开关，A电机座上安装Y限位开关。另外，在SHT36上，建议限位开关前最好加上^，将信号上拉。例如：
[stepper_x]
endstop_pin: ^sht36:PA0 # 在前面加上^,将信号上拉，特别是在使用PA1时，请务必加上上拉 ^
调平传感器接线
gpio21 只支持PWM信号输出，不支持信号输入！！！因此不可用作调平传感器或者限位开关的输入！！！
接近开关
VORON 官方建议是使用欧姆龙 Omron TL-Q5MC（之前官方推荐的是 PL08N，两者原 理一样，只是探测距离不一样）传感器来进行热床调平。
SHT36 LIS3DH不建议使用接近开关，需要自己单独接一 根12V或者24V的电源线给接线开关供电。
Klicky
Klicky 为第三方的调平传感器，能够用极低的成本自己在家制作，且性能稳定，性价比最高，推荐使用。接线方法如下图所示。
Voron Tap
Voron Tap为Voron团队最新发布的调平传感器方案，有着精度高，稳定性强，适应性好等特点。接线时，请注意正负极不能接反，否则会损坏Tap传感器甚至SHT工具板。
Voron Tap不建议接 24V ，某些版本使用 24V 有一定概率会导致Tap传感 器烧坏，这并非Fly产品的问题，是Voron Tap的设计缺陷，请悉知！！！
Bltouch
BL-touch 一共有五根线，三根为第一组，负责传感器的供电和探针的收放，第二组为地线 和信号线，输出限位信号。BL-touch 接线时请仔细核对接线顺序，错误的接线可能会永久性损坏 传感器和主板！！！接线方法如下图所示。
SHT36 LIS3DH连接UTOC
FLY UTOC是一款USB转CAN总线的模块，通过它将FLY π的USB端口专为CAN总线，通过CAN总线连接3D打印主板、SHT36 V2等CAN总线产品。FLY UTOC板上拥有多种端子接口，使用灵活性好，可以适配不同的使用场景。另外，UTOC在出厂时已经刷好固件，到手即用，无需再刷写固件。
USB-IN: USB转CAN输入接口，连接到上位机
12-24v & GND: 电源接口
CANBUS: CAN接口，连接到扩展主板和工具板等(连接到有板载CAN收发芯片的设备)
CANBUS/*: CAN接口，连接到扩展主板和工具板等(仅限连接到STM32设备的USB接口[PA11,PA12],请注意购买相应版本的UTOC)
