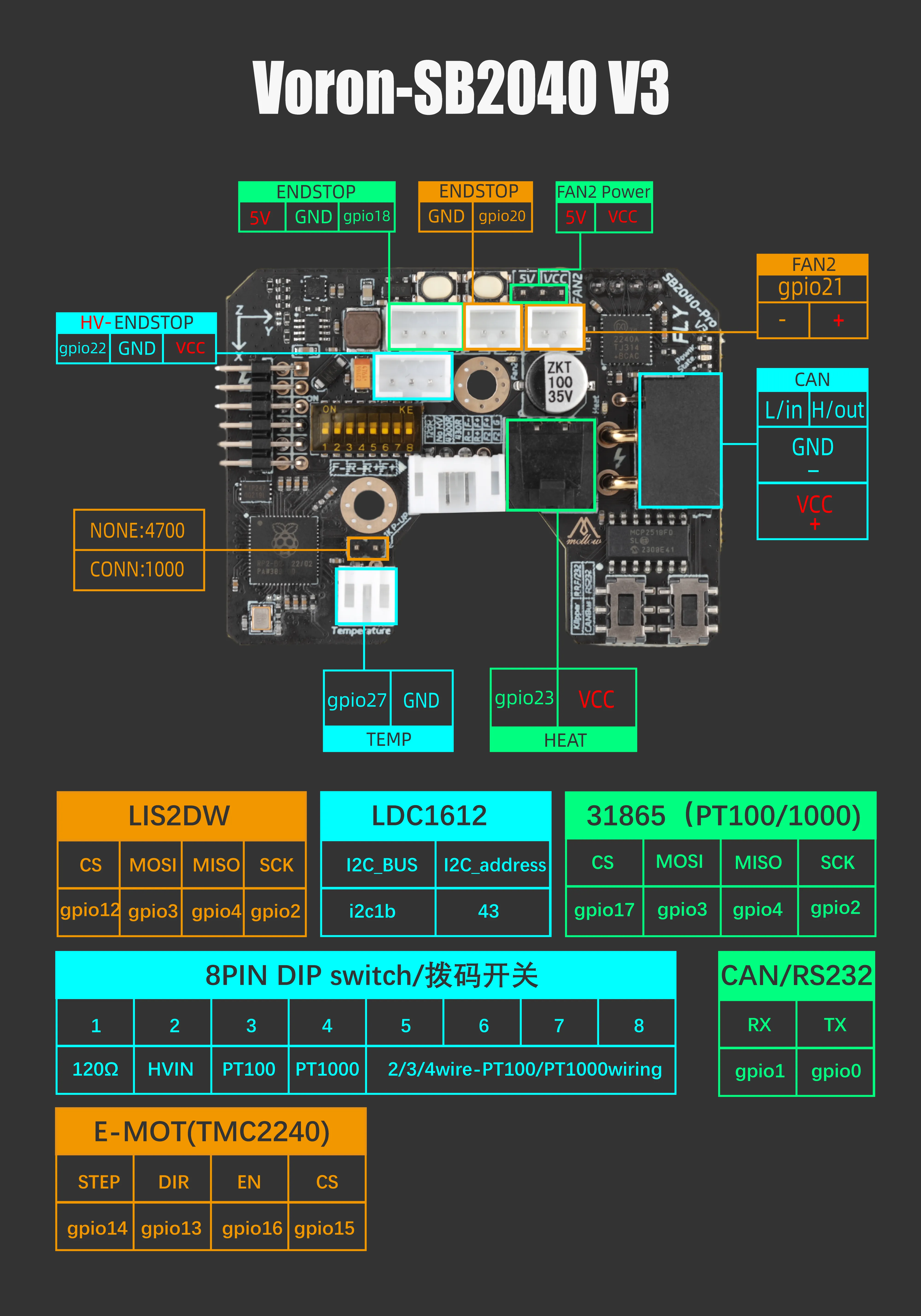

SB2040 V3

주의사항
  1. 이미지 해상도가 높아 브라우저에서 알아보기 어려울 수 있습니다. 이미지 위에서 마우스 오른쪽 버튼을 클릭해 「이미지 다른 이름으로 저장」을 선택하고 바탕 화면에 저장한 뒤 확인하세요.
  2. 이미지는 주요 기능만 표시합니다. 자세한 기능은 회로도를 참고하거나 왼쪽 탐색 모음의 핀 배치를 클릭해 핀 기능을 대화형으로 확인하세요.
  3. 이미지에도 핀 배치에도 없는 기능은 사용을 보장하지 않습니다. 강제로 사용한 결과에 대한 책임은 사용자에게 있습니다.
Loading...
Loading...

메인보드 참조 배선

CAN 선 정의도
Loading...
주의사항

이미지 해상도가 너무 높아 웹페이지에서 자세히 보기 어려울 수 있습니다. 배선도 위에 마우스 커서를 올린 후, 마우스 오른쪽 버튼을 클릭하여 '이미지 다른 이름으로 저장'을 선택하여 데스크톱에 저장한 후 확인하세요!!!

Loading...
Loading...
