메인보드 ID 읽기 확인

페이지 번역 시 설정을 수정하지 마십시오.

주의사항

페이지 번역 시 설정을 수정하지 마십시오.

주의사항

페이지 번역 시 설정을 수정하지 마십시오.

  • 주의: 절단 스위치가 정확한 위치에 있는지 확인하십시오.
  • 주의: CAN H와 CAN L를 전원이 끊긴 상태에서 멀티미터로 저항값을 측정하면 60Ω 정도인지 확인하십시오. 만약 120Ω이면 120Ω 절연 커넥터를 장착해야 합니다. 만약 40Ω 정도라면 절연 커넥터를 제거하십시오.

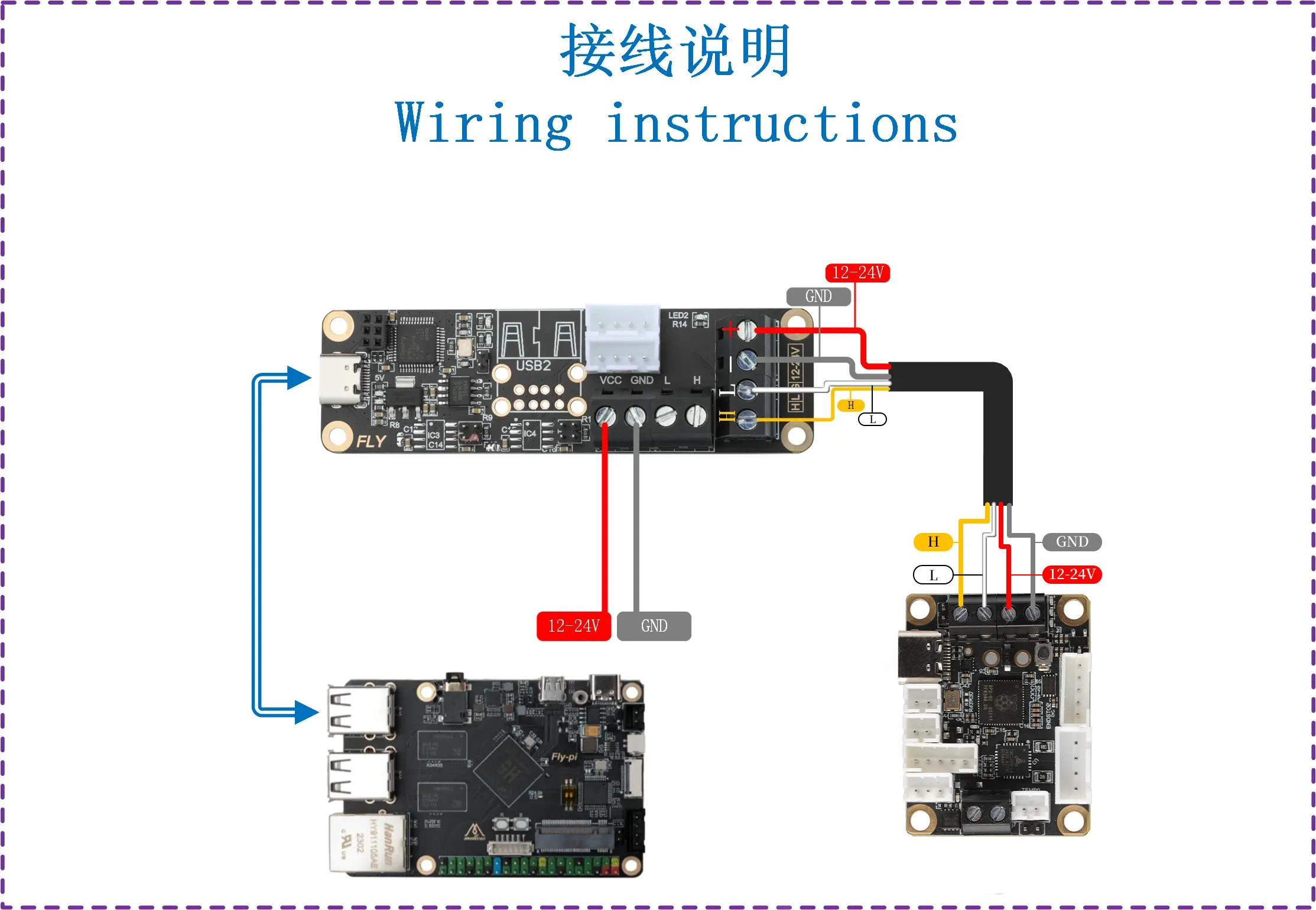

  • 펌웨어를 프래그먼트하기 전에 XT30 데이터 케이블로 도구 보드를 UTOC 또는 브리지 펌웨어가 장착된 메인보드에 연결하십시오. 아래는 참조 접속도입니다.
  • 주의: 절단 스위치가 정확한 위치에 있는지 확인하십시오.

KF 인터페이스의 도식

XT30 인터페이스 도식

  • 주의: CAN H와 CAN L를 전원이 끊긴 상태에서 멀티미터로 저항값을 측정하면 60Ω 정도인지 확인하십시오. 만약 120Ω이면 120Ω 절연 커넥터를 장착해야 합니다. 만약 40Ω 정도라면 절연 커넥터를 제거하십시오.

    CAN 설정 및 ID 검색

    • CAN을 사용하려면 상위 컴퓨터가 CAN 설정을 완료했는지 확인하세요.

    주의사항

    메인보드가 상위 컴퓨터에 제대로 연결된 후 다음 작업을 진행해야 합니다.

    경고

    상위 컴퓨터의 CAN 네트워크, 다리 보드의 CAN 속도, CAN 도구 보드의 속도가 모두 일치하는지 반드시 확인하세요.

    장치 검색 전 주의사항

    • CAN ID를 검색하기 전에 SSH 연결하기를 먼저 수행하세요.
    • 네트워크를 통해 SSH에 접속한 것을 확인하세요. 시리얼 포트로 로그인하지 않았는지 유의하세요.
    • UTOC를 연결하거나 CAN 다리 펌웨어를 설치한 메인보드를 상위 컴퓨터에 정확히 연결하고 데이터 전송 기능이 있는 데이터 케이블을 사용했는지 확인하세요.

    장치 검색

    • 이제 정상적으로 상위 컴퓨터에 로그인했다면 다음 명령어를 입력하여 장치를 검색할 수 있습니다. 아래 세 가지 경우 중 하나가 나타날 것입니다.
      • lsusb 명령어를 입력하면 ls 명령어를 찾을 수 없다고 표시되면 다음 명령어를 입력하여 설치할 수 있습니다.
        sudo apt-get install usbutils
      • lsusb 명령어를 입력하면 아무런 반응이 없으면 시스템 문제로 인해 해결이 불가능하므로 다른 시스템으로 교체하거나 문제가 없는 시스템을 사용해야 합니다.
      • 아래 이미지에서 정보가 나타나지만 이는 참고용입니다. 반드시 1d50:606f가 표시되었는지 확인하세요.
    • 1d50:606f는 이번에 사용할 장치입니다.
    • 여러 개의 1d50:606f가 있다면 하나를 제외하는 것이 좋습니다. 그렇지 않으면 후속 플래싱과 펌웨어 연결에 문제가 발생할 수 있습니다. 예를 들어, FLY MINI PAD의 경우 보드 내장 UTOC를 사용하고 다른 CAN 다리 장치는 사용하지 않는 것이 좋습니다.
    • 없다면 데이터 케이블이 잘 연결되어 있는지, 펌웨어가 올바르게 설치되었는지 확인하세요.
    주의사항

    1d50:606f가 표시될 때만 CAN ID를 검색할 수 있습니다.

    CAN ID 검색

    • 아래 명령어를 입력하여 ID를 검색합니다.
    ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
    • ID가 표시되고 마지막에 Application:Klipper로 표시되면 이 ID를 바로 사용할 수 있습니다.
    • ID가 표시되고 마지막에 Application:CANBOOT 또는 Katapult로 표시되면 펌웨어를 업데이트해야 사용할 수 있습니다.

    CAN 관련 문제 모음

    주의사항
    • CAN ID를 찾을 수 없으면 아래 문서를 참조하세요.
    • CAN 문제 모음

    CAN ID를 설정 파일에 입력하기

    • fluidd의 경우: {…}를 클릭하면 printer.cfg를 찾을 수 있습니다.
    • mainsail의 경우: 기계를 클릭하면 printer.cfg를 찾을 수 있습니다.
    • 검색한 UUID를 복사하여 printer.cfg 설정 파일의 [mcu] 섹션의 canbus_uuid:에 입력하세요. 저장 후 재부팅하면 메인보드와 연결됩니다. Klipper가 펌웨어 업데이트 필요, ADC 오류 등 메시지를 표시하면 Klipper가 메인보드에 연결된 것입니다.

    • Application:이 Canboot로 표시되면 설정 파일에 추가할 수 없습니다. Klipper 펌웨어를 플래싱한 후 다음 단계를 진행해야 합니다.

      위험

      주의: 문서에서 언급된 모든 ID는 예시입니다. 각 메인보드의 ID는 모두 다르므로 실제로 얻은 ID로 수정해야 합니다.

    • 아래는 참고용 설정 예제입니다.

      위험
      [mcu]
      canbus_uuid: <여기에 검색한 ID를 입력하세요>
      • 하나의 메인보드와 하나의 도구 보드를 사용하는 경우의 참고용 MCU ID 설정 방법입니다.
      • 메인보드의 ID는 반드시 [mcu]canbus_uuid:을 추가하고 검색한 ID를 입력해야 합니다.
      • 도구 보드의 경우 [mcu 도구보드이름]canbus_uuid:을 추가하고 검색한 ID를 입력해야 합니다.
