RS232 툴보드配선 및 설정 방법

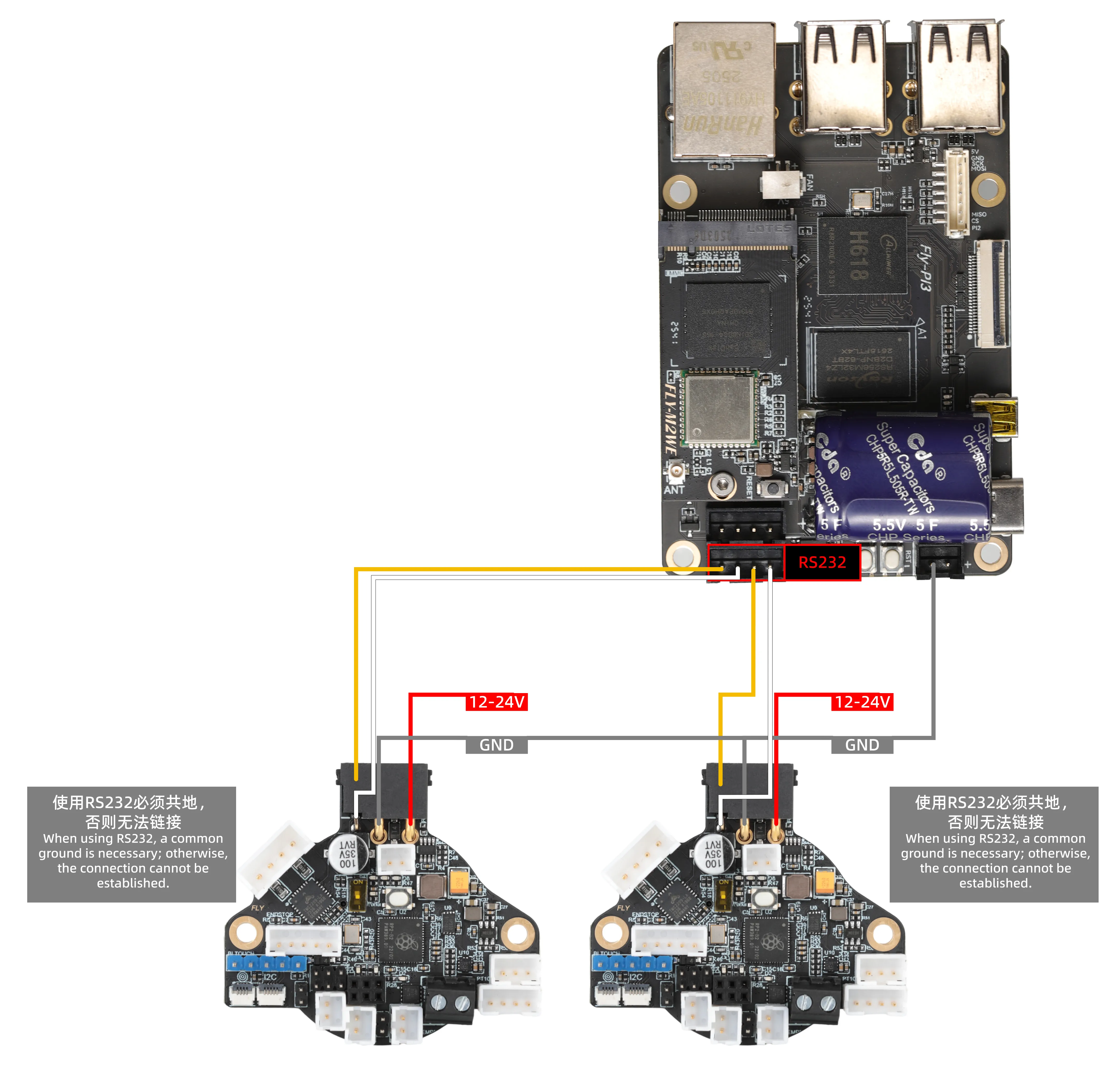

• RS232 참고配선

인터페이스 설정 설명

주의사항

중요한 준비

1. 펌웨어 요구사항:
   툴 보드에 RS232 펌웨어를 반드시 설치해야 통신이 가능함
2. 접지 필수:
   ⚠️ 툴 보드 연결 전, 동일한 전원을 사용하거나 툴 보드와 메인보드의 GND를 연결하여 공통된 24V/12V 전원을 사용해야 함
3. 인터페이스 특성:
   • 듀얼 RS232 인터페이스는 독립적으로 또는 동시에 두 개 모두 사용 가능
   • Klipper의 serial: 파라미터는 하드웨어적으로 고정되어 수정할 수 없음

배선 규격

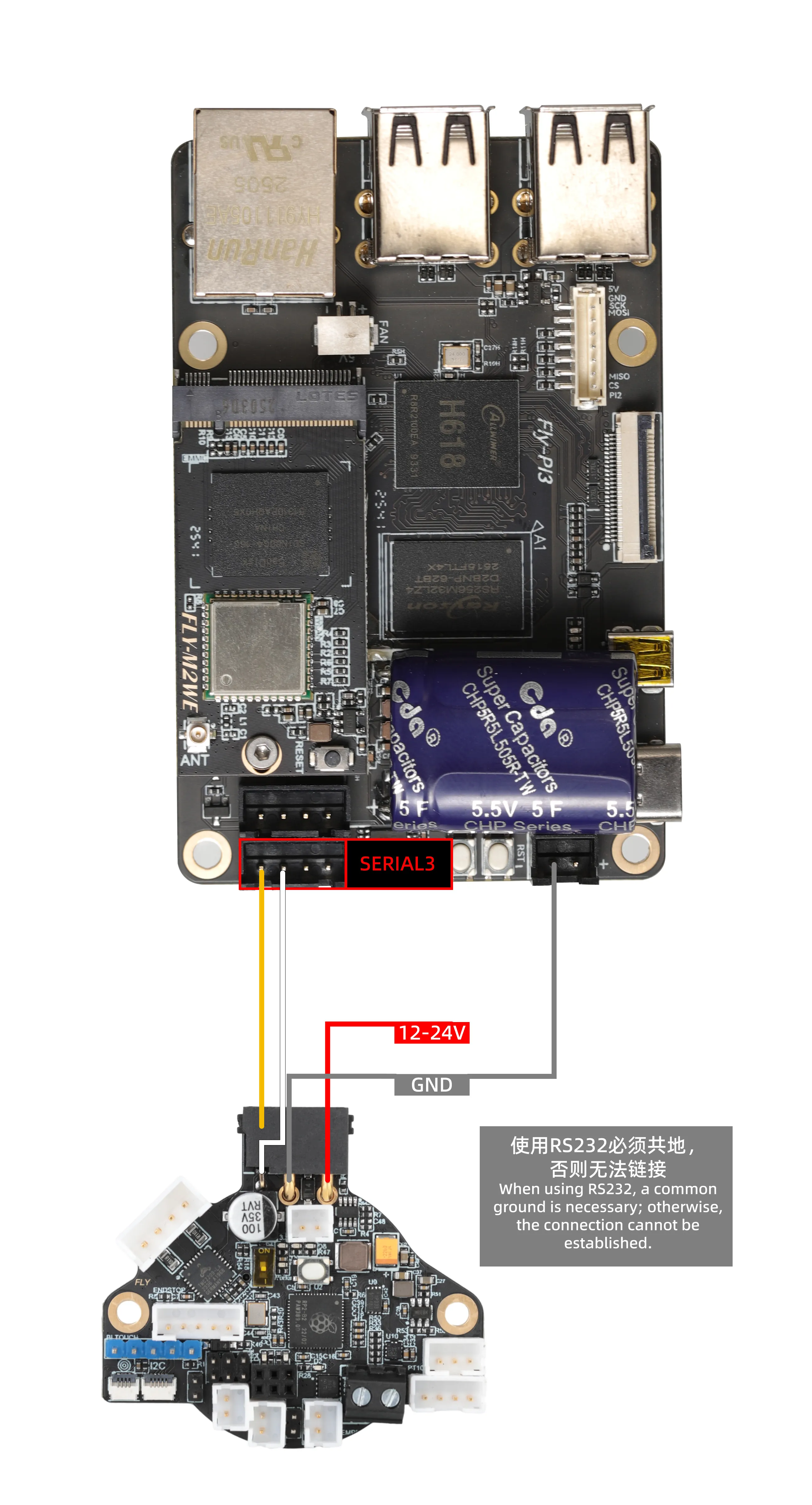

왼쪽 인터페이스(SERIAL3) 배선 방법

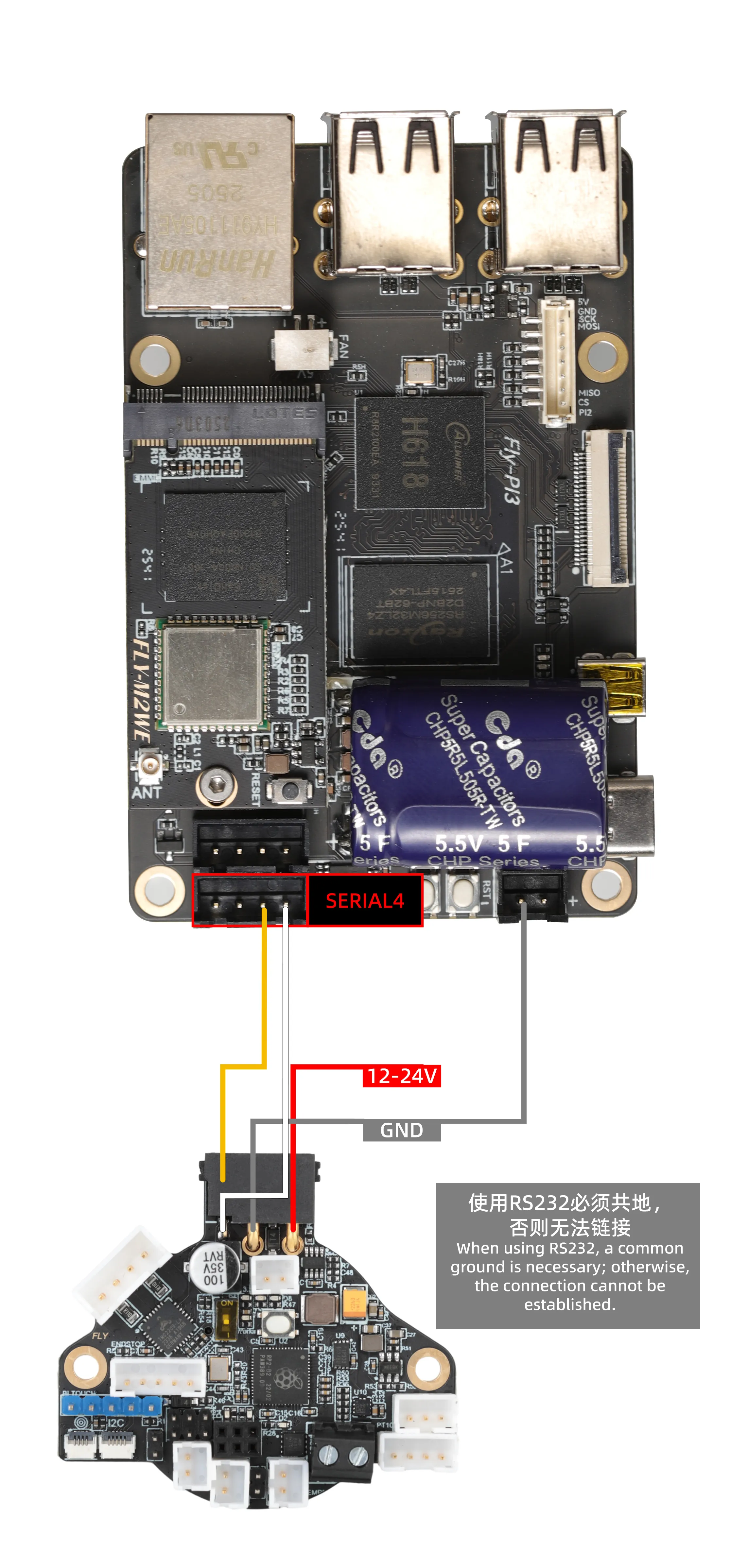

오른쪽 인터페이스(SERIAL4) 배선 방법

왼쪽 인터페이스(SERIAL3)

설정 절차

1. printer.cfg 편집

   [mcu Laser]
   serial: /dev/serial3  # 왼쪽 인터페이스 고정 장치 노드
   baud: 250000
   restart_method: command

2. 핵심 설정 설명
   • [mcu Laser] 내의 Laser는 사용자가 임의로 변경 가능
   • /dev/serial3은 왼쪽 인터페이스 전용 노드이며 변경 불가

오른쪽 인터페이스(UART4)

설정 절차

1. printer.cfg 편집

   [mcu ToolBoard]
   serial: /dev/serial4  # 오른쪽 인터페이스 고정 장치 노드
   baud: 250000
   restart_method: command

2. 핵심 설정 설명
   • [mcu ToolBoard] 내의 ToolBoard는 사용자가 임의로 변경 가능
   • /dev/serial4은 오른쪽 인터페이스 전용 노드이며 변경 불가

설정 ID

1. 브라우저를 열고 주소창에 호스트 컴퓨터의 IP 주소를 입력합니다. 예를 들어 호스트 컴퓨터의 IP가 192.168.101.179이면 그대로 입력하고 엔터를 누릅니다.

2. 호스트 컴퓨터의 웹 인터페이스를 열고 좌측 사이드바의 설정 메뉴에서 다음을 찾습니다:

fluidd의 경우: {…} 클릭 후 printer.cfg를 찾을 수 있습니다.

mainsail의 경우: 기계 클릭 후 printer.cfg를 찾을 수 있습니다.

3. 해당 ID를 입력합니다.

2. 설정 적용

   • 설정 코드를 해당 영역에 붙여넣은 후
   • 오른쪽 상단의 SAVE & RESTART 버튼을 클릭합니다.

3. Klipper에서 ADC out of range 메시지가 나타나면 정상적인 현상입니다. 이 경우 히트베드와 온도 센서를 메인보드에 연결하고 노즐 및 히트베드의 온도 센서 핀을 설정한 후 저장하고 다시 시작하면 됩니다.
